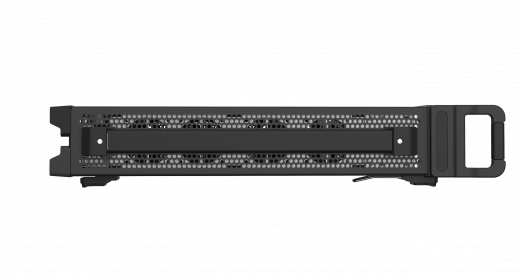

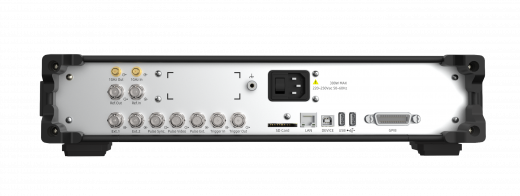

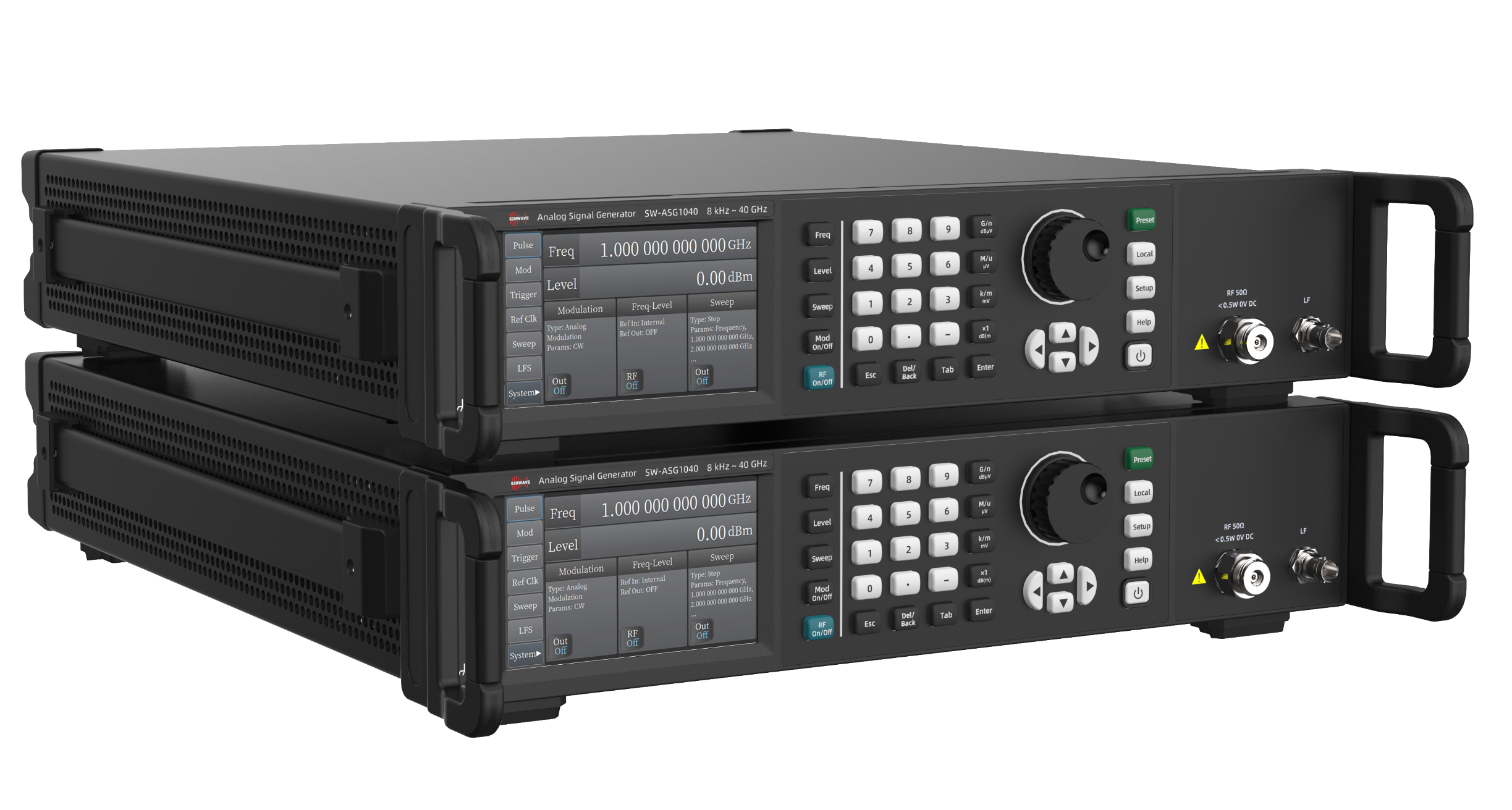

SW-ASG1020 Аналоговый генератор сигналов

Аналоговый генератор сигналов SW-ASG1020: назначение, возможности и сферы применения

SW-ASG1020 – это высокоточный аналоговый генератор сигналов, предназначенный для формирования стабильных и сложных сигналов в лабораторных, производственных и исследовательских условиях. Устройство сочетает надежность, широкий функционал и простоту управления. Генератор поддерживает основные формы сигналов: синусоидальный, прямоугольный, треугольный и пилообразный. Благодаря низкому уровню гармонических искажений и высокой точности настройки частоты прибор подходит для проверки аудиоаппаратуры, радиотехнических устройств, систем связи и других электронных компонентов. Прочный корпус и интуитивно понятный интерфейс обеспечивают удобство работы в различных условиях.

Основные характеристики SW-ASG1020

Наименование характеристики	Значение
Диапазон частот	От 8 кГц до 20 ГГц
Разрешение по частоте	0,001 Гц
Диапазон выходной мощности	от -120 дБ (1 мВт) до 20 дБ (1 мВт)
Разрешение по мощности	0,01 дБ
Фазовый шум SSB	-120 дБн/Гц при 10 кГц (несущая частота 10 ГГц)
Режимы модуляции	AM, ЧM, ΦM, ИМ
Интерфейсы	USB, LAN, GPIB

Ключевые особенности SW-ASG1020

1. Высокая точность и стабильность. Благодаря цифровому синтезу частот (DDS) генератор обеспечивает минимальную погрешность и низкий уровень шумов, что критично для прецизионных измерений.
2. Широкий выбор форм сигналов. Пользователь может генерировать синусоидальные, прямоугольные, треугольные и пилообразные сигналы с гибкой настройкой параметров.
3. Режимы модуляции (АМ, ЧМ, ФМ). Возможность модуляции позволяет использовать прибор для тестирования радиопередающих устройств, систем связи и обработки сигналов.
4. Удобное управление и интерфейс. Четкий ЖК-дисплей, эргономичные регуляторы и поддержка USB-подключения упрощают настройку и интеграцию в автоматизированные системы.
5. Защита от перегрузок. Встроенная защита выхода предотвращает повреждение прибора при коротком замыкании или неправильном подключении.
6. Компактность и мобильность. Небольшие габариты и легкий вес позволяют использовать генератор как в стационарных лабораториях, так и в полевых условиях.

Области применения SW-ASG1020

• Тестирование и ремонт электроники: проверка усилителей, фильтров, АЦП/ЦАП, калибровка измерительных приборов (осциллографов, частотомеров);
• Радиочастотные и телекоммуникационные системы: Настройка радиоприемников, передатчиков, моделирование сигналов в системах связи;
• Образование и научные исследования: лабораторные работы в вузах, разработка и тестирование новых устройств;
• Аудиотехника: проверка АЧХ аудиоаппаратуры, генерация тестовых тонов для звукового оборудования;
• Автомобильная и промышленная электроника: диагностика датчиков и управляющих систем.

SW-ASG1020 – универсальный инструмент для профессионалов, сочетающий точность, гибкость и надежность. Его применение сокращает время настройки оборудования и повышает достоверность измерений. Подходит для задач, где критичны стабильность сигнала и низкий уровень помех.

Дополнительные опции SW-ASG1020

Наименование опции	Описание
SW-ASG-PM	опция импульсной модуляции
SW-ASG-AM	опция модуляций АМ/ЧМ/ФМ
SW-ASG-PMT	опция формирования пачек импульсов
SW-ASG-MF	опция модулирующего генератора сигналов произвольной формы
