Аналоговый генератор R&S SMB100A (100 кГц–40 ГГц) с импульсной модуляцией (от 10 нс) и мощностью до +25 дБм — идеал для инженеров СВЧ, РЛС и аэрокосмической отрасли. Низкий фазовый шум (-102 дБн/Гц) гарантирует прецизионную точность измерений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Прецизионная точность до 40 ГГц: аналоговый генератор R&S SMB100A для СВЧ-инженеров и разработчиков РЛС

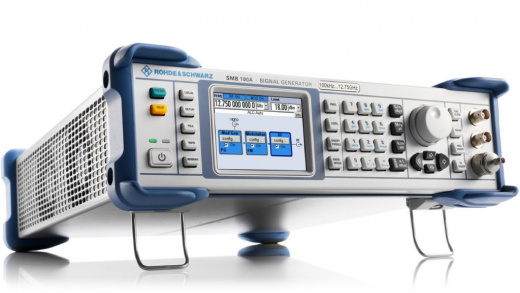

Аналоговый генератор сигналов R&S SMB100A с опциями B140N, B1, B26, B32, K21, K23 представляет собой высокопрецизионное решение для лабораторных исследований, настройки и тестирования радиоэлектронного оборудования. Выходной диапазон частот прибора составляет от 9 кГц до 40 ГГц, что делает аналоговый генератор сигналов R&S SMB100A универсальным источником чистых радиочастотных и микроволновых сигналов. Данный высокочастотный генератор обеспечивает низкий уровень фазового шума (типовое значение составляет -128 дБн/Гц на отстройке 20 кГц от несущей 1 ГГц) и высокий уровень выходной мощности до +18 дБм, что гарантирует высокий динамический диапазон при измерениях.
Описание опционального оснащения
Установленный комплект аппаратных и программных опций расширяет базовый функционал аналогового генератора сигналов R&S SMB100A для выполнения специализированных измерительных задач:
- B140N (Frequency Option): определяет диапазон выходных частот от 9 кГц до 40 ГГц с электронной регулировкой уровня мощности, исключающей износ механических аттенюаторов.
- B1 (OCXO Reference Oscillator): термостатированный кварцевый генератор опорной частоты с высокими показателями долговременной стабильности (стабильность по частоте порядка 10 в минус 8-й степени в год, или 0,00000001 в год), критически важный для прецизионных систем связи.
- B26 (Electronic Attenuator): электронный аттенюатор для диапазона до 40 ГГц, обеспечивающий долговечность и высокое быстродействие при переключении амплитуды.
- B32 (High Power Option): опция повышенной выходной мощности, увеличивающая уровень сигнала до +25 дБм в безвредном диапазоне для компенсации потерь в подводящих трактах и стендах.
- K21 (Pulse Modulator): высокоскоростной импульсный модулятор, формирующий импульсы с минимальной длительностью от 10 нс и коэффициентом подавления более 80 дБ.
- K23 (Pulse Generator): встроенный генератор импульсов для создания одиночных, двойных и пользовательских sequence-последовательностей без использования внешнего оборудования.
Преимущества R&S SMB100A
- Высокая чистота спектра: низкий фазовый шум (-128 дБн/Гц на 1 ГГц при отстройке 20 кГц) и отсутствие паразитных составляющих обеспечивают высокую точность при оценке избирательности приемных трактов.
- Широкий диапазон частот: перекрытие спектра от 9 кГц до 40 ГГц в одном компактном корпусе (высота 2U) позволяет заменить несколько узкополосных приборов.
- Скорость перестройки частоты: время установки частоты и уровня составляет менее 3 мс в стандартном режиме и менее 1 мс в режиме списка (List Mode).
- Надежность и долговечность: за счет электронного аттенюатора (опция B26) прибор устойчив к износу при непрерывных испытаниях на производственных линиях.
- Готовность к испытаниям радиолокационных систем: комбинация опций K21 и K23 позволяет генерировать сложные импульсные сигналы с малой длительностью фронта (менее 5 нс).
Применение R&S SMB100A
Аналоговый генератор сигналов R&S SMB100A востребован в научных и производственных организациях:
- Разработка и тестирование РЛС: имитация импульсных сигналов радиолокационных станций (РЛС) с высокими требованиями к крутизне фронтов и коэффициенту огибающей.
- Аэрокосмическая и оборонная промышленность: проверка радиоэлектронных систем, работающих в Ku-, K- и Ka-диапазонах частот (до 40 ГГц).
- Аттестация приемных трактов: измерение чувствительности, избирательности и динамического диапазона радиоприемных устройств.
- Компенсация потерь в трактах: применение опции высокой мощности B32 позволяет подавать сигнал через длинные кабели и коммутаторы без внешних усилителей.
- Калибровка измерительного оборудования: использование прибора в качестве эталонного источника чистого синусоидального сигнала для поверки спектроанализаторов и ваттметров.
Комплектация R&S SMB100A
- Аналоговый генератор сигналов R&S SMB100A (базовый блок) — 1 шт.
- Установленная опция B140N (диапазон частот 9 кГц – 40 ГГц) — 1 шт.
- Установленная опция B1 (термостатированный опорный генератор OCXO) — 1 шт.
- Установленная опция B26 (электронный аттенюатор до 40 ГГц) — 1 шт.
- Установленная опция B32 (повышенная выходная мощность) — 1 шт.
- Активированная лицензия K21 (импульсный модулятор) — 1 шт.
- Активированная лицензия K23 (генератор импульсных последовательностей) — 1 шт.
- Кабель питания от сети переменного тока — 1 шт.
- Руководство по эксплуатации и комплект документации — 1 комплект.
Технические характеристики R&S SMB100A:
- Диапазон частот: от 100 кГц до 12,75, 20, 31,8 и 40 ГГц
- Фазовый шум SSB –108 дБн (тип.) на частоте 10 ГГц и смещении 20 кГц
- Широкополосный шум –138 дБн на частоте 10 ГГц и смещении 30 МГц
- Высокая выходная мощность до +27 дБм (изм.)
- Аналоговые модуляции с поддержкой AM, FM/φM и импульсной модуляции
Установленные опции R&S SMB100A
