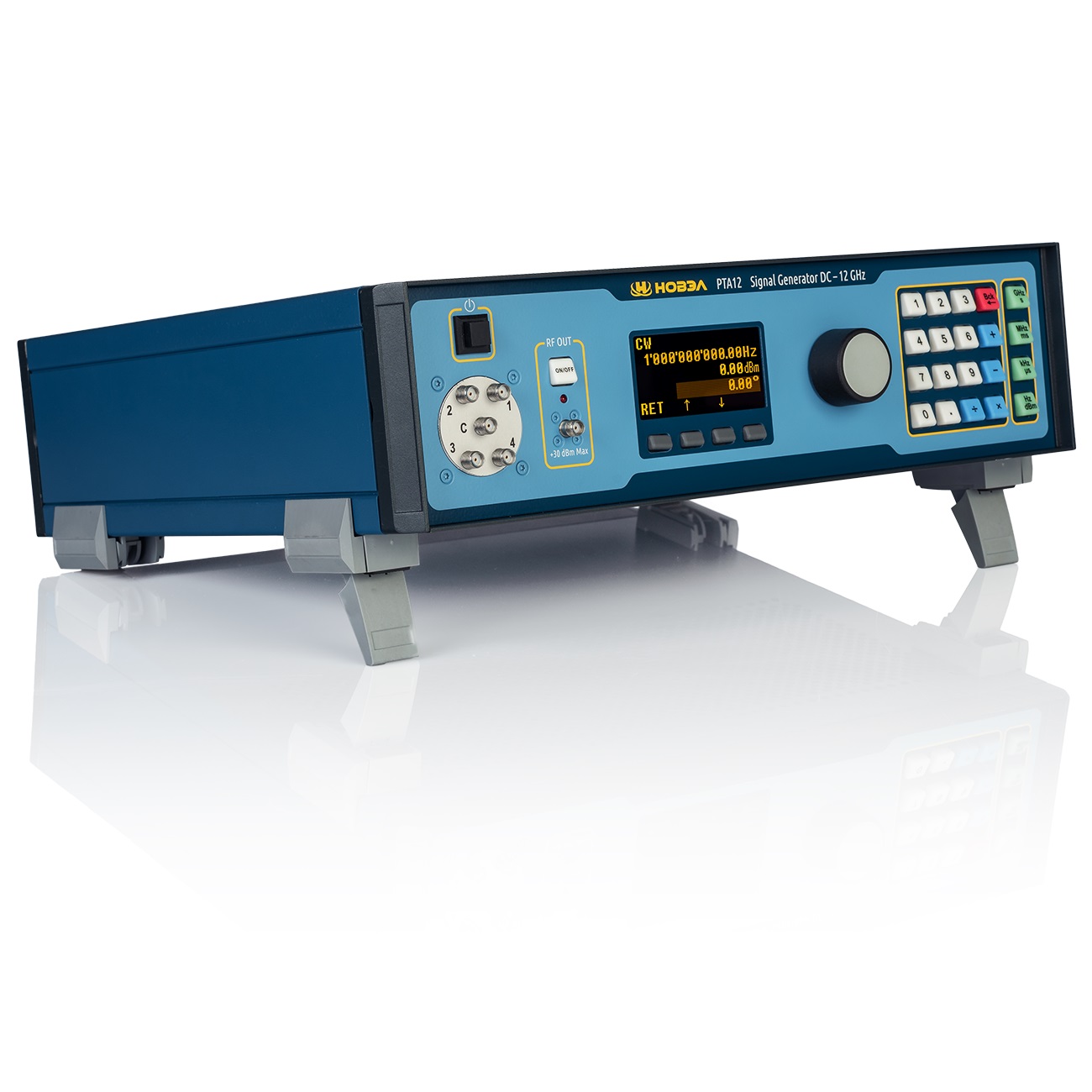

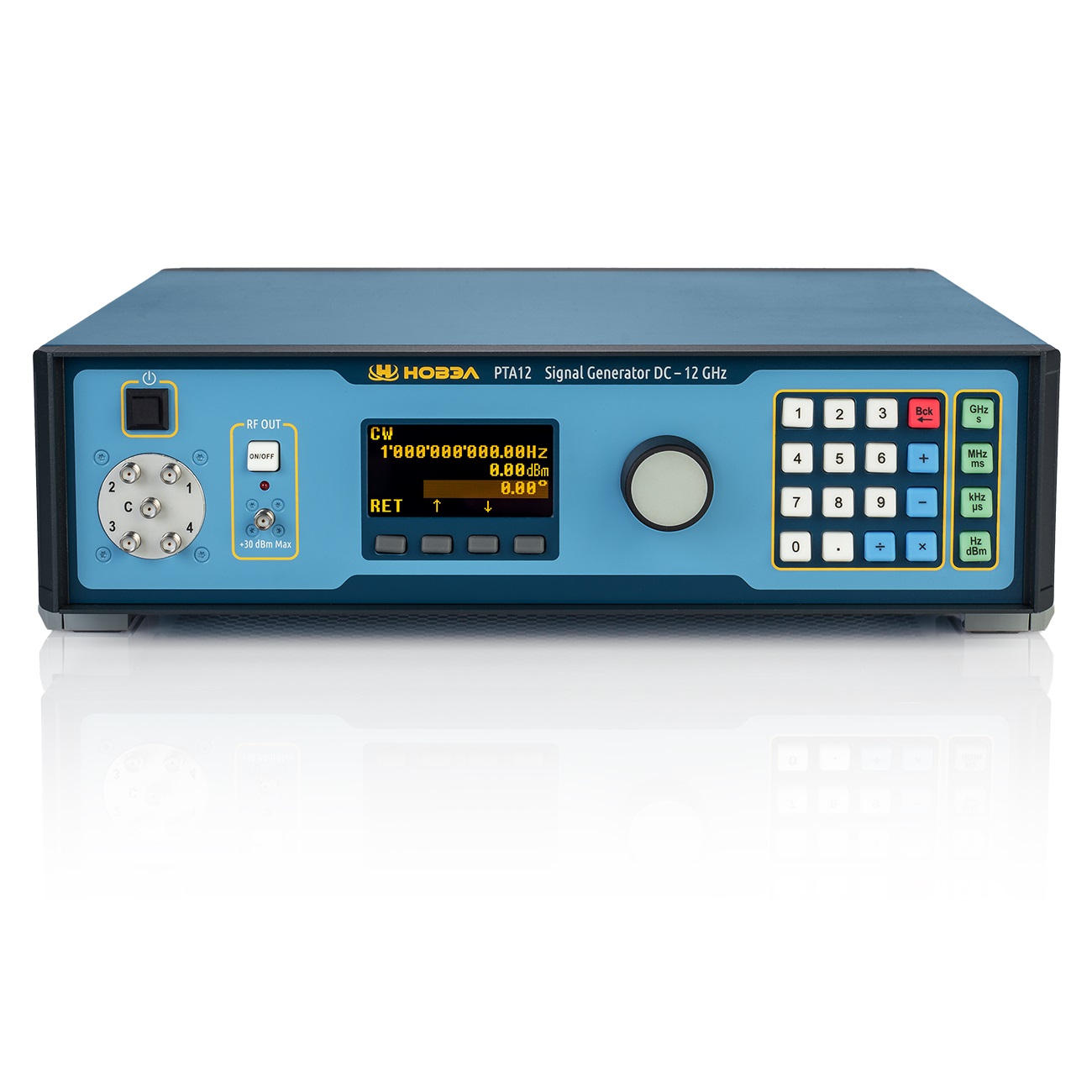

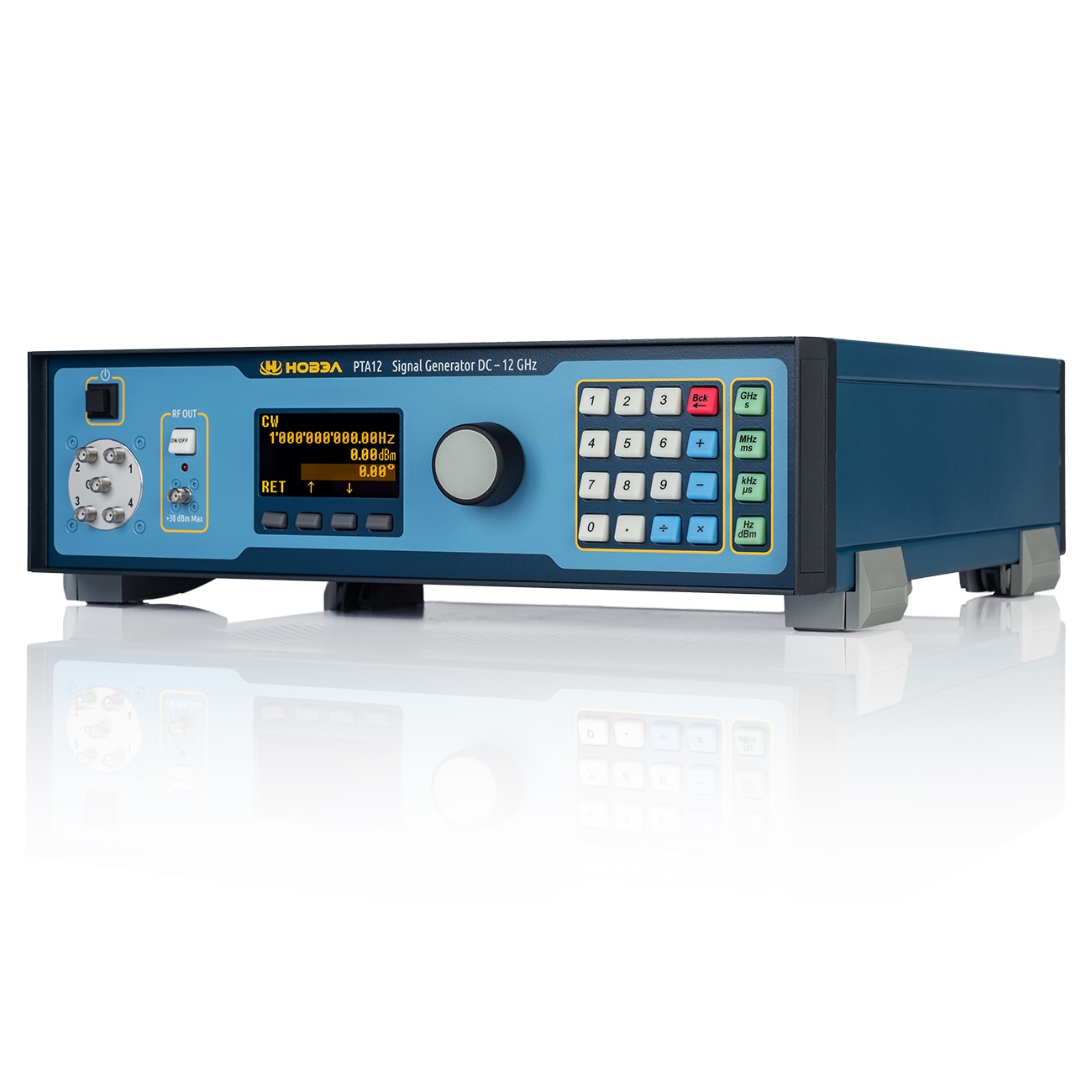

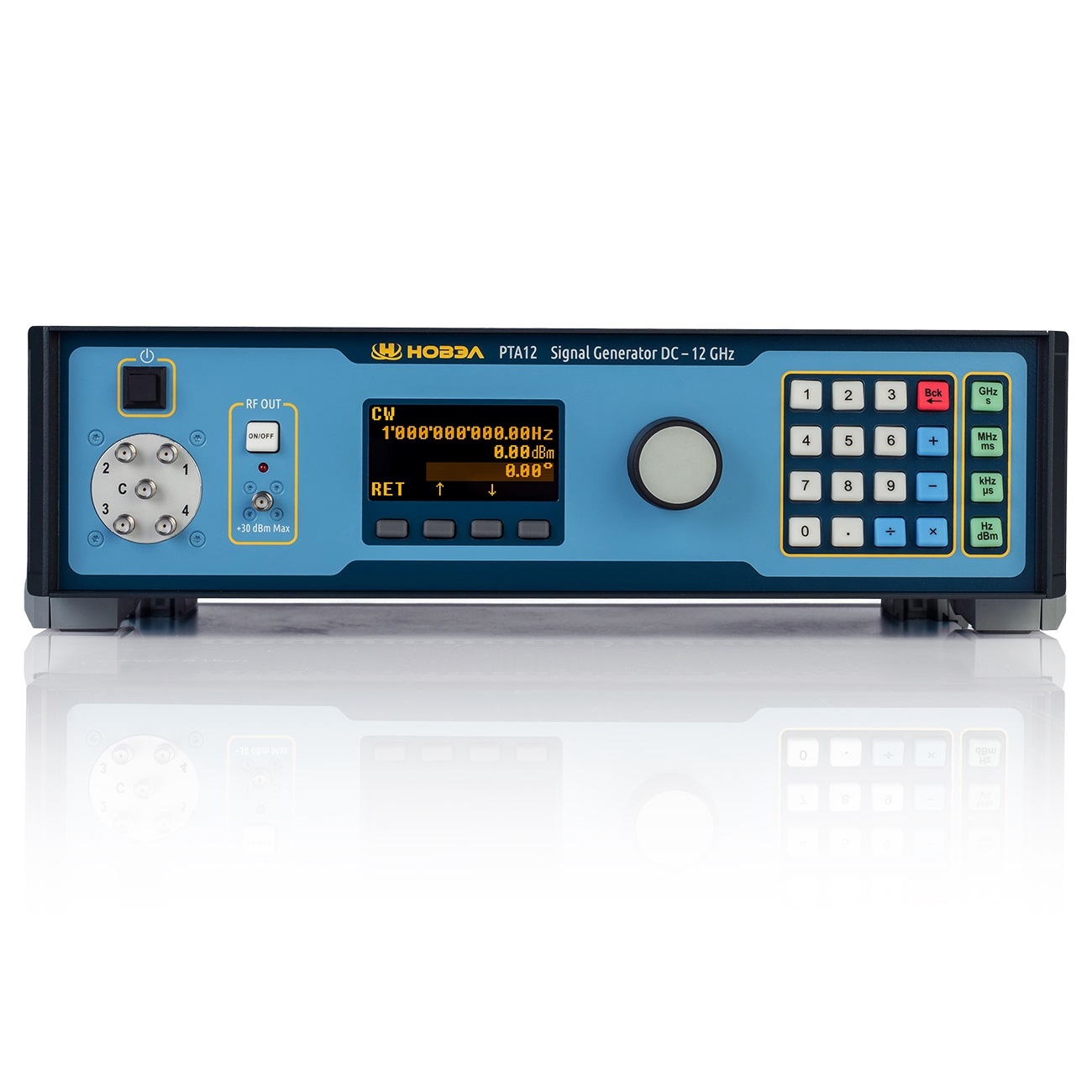

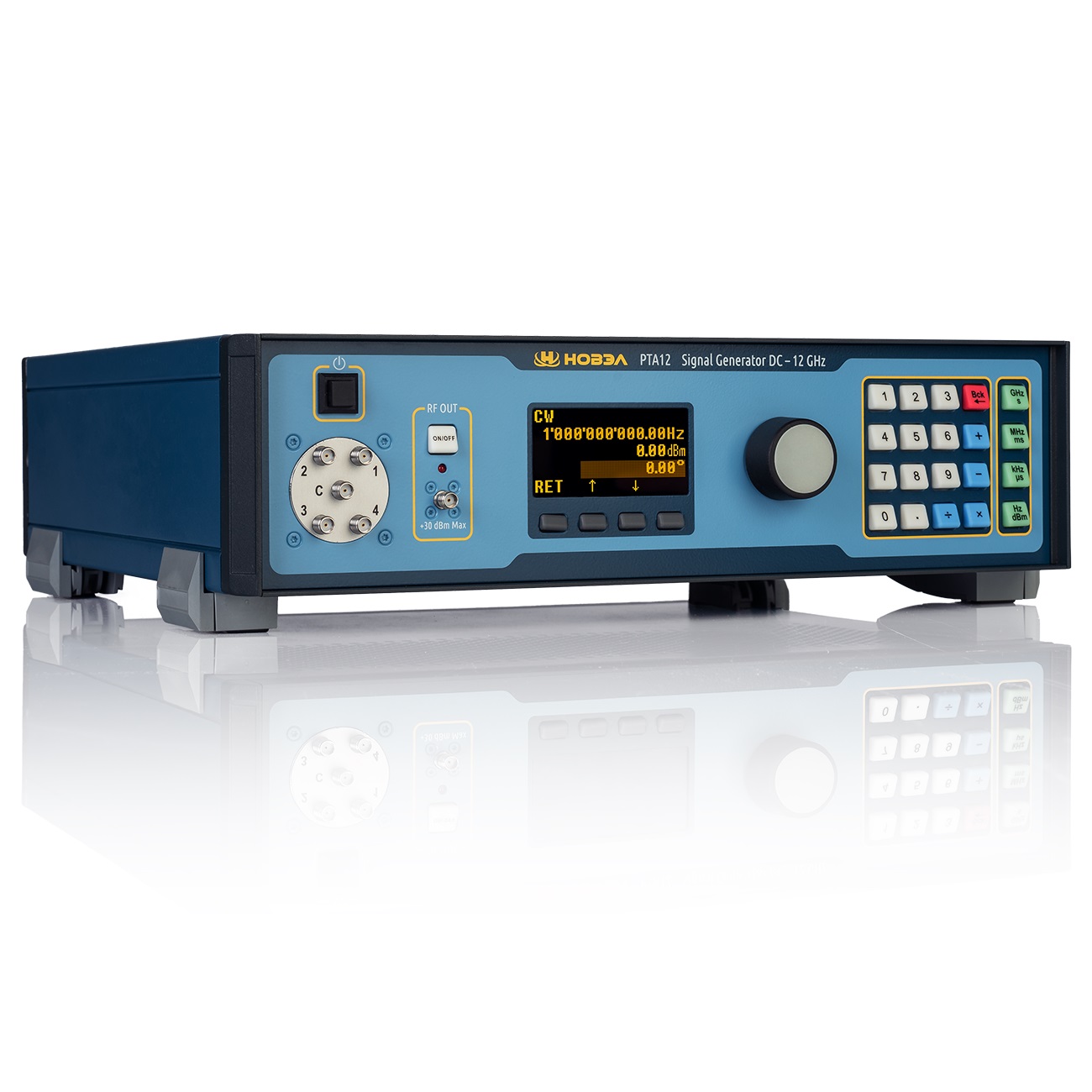

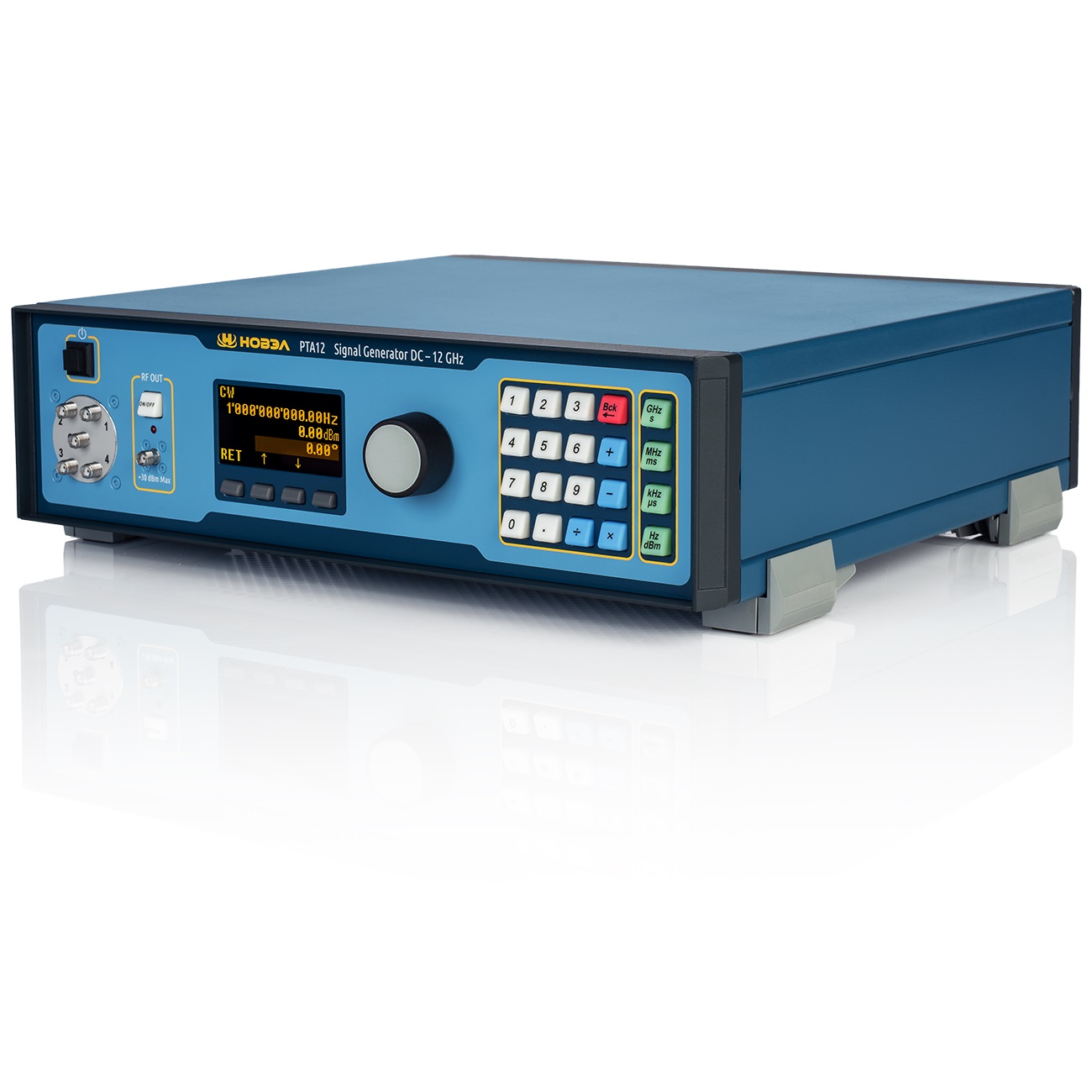

Генератор сигналов серии Г4-РТА12 создает немодулированные синусоидальные СВЧ колебания с нормированными уровнями мощности и частотой выходного сигнала CW. Он поддерживает режимы качания частоты и импульсной модуляции (внешний вход).
Генератор сигналов НОВЭЛ Г4-РТА12 — это передовое решение для профессионалов, требующих высокой точности и надежности в генерации радиочастотных сигналов. Прибор российского производства сочетает в себе современные технологии и интуитивно понятный интерфейс, обеспечивая пользователям максимальную гибкость и удобство в работе.
Основные характеристики Г4-РТА12
- Широкий диапазон частот: Г4-РTА12 поддерживает генерацию сигналов в диапазоне от DC до 12 ГГц, что делает его универсальным инструментом для различных приложений.
- Высокая стабильность: Благодаря встроенному высокостабильному опорному генератору, прибор обеспечивает минимальные фазовые шумы и дрейф частоты.
- Интуитивно понятный интерфейс: Удобное меню позволяют легко настраивать параметры и контролировать процесс генерации сигналов.
- Высокая точность: Генератор обеспечивает высокую точность частоты и амплитуды, что критично для приложений, требующих прецизионных измерений.
- Компактность и портативность: Вес генератора Г4-РТА12 составляет чуть менее 5 кг, он лёгкий и компактный, это делает его идеальным для использования как в лаборатории, так и в полевых условиях.
Применение
Генератор сигналов НОВЭЛ Г4-РТА12 подходит для:
- Тестирования и калибровки радиочастотного оборудования.
- Разработки и отладки беспроводных систем связи.
- Образовательных и научно-исследовательских целей.
- Производственного контроля качества электронных устройств.
Преимущества
- Надежность: Проверенная временем конструкция и высококачественные компоненты обеспечивают долгий срок службы и стабильную работу.
- Гибкость: Широкий набор функций и возможностей позволяет адаптировать прибор под любые задачи.
- Удобство: Простота настройки и использования делает Г4-РТА12 доступным для специалистов всех уровней.
Генератор сигналов от российского производителя НОВЭЛ Г4-РТА12 — это оптимальное решение для тех, кто ценит качество, точность и надежность в работе с радиочастотными сигналами.
Доступные опции Г4-РТА12
| Код опции | Функциональное назначение | |
|---|---|---|
|
РТА-А1 |
аппаратная |
Расширенный диапазон перестройки уровня выходного сигнала |
|
РТА-А2 |
аппаратная |
Модуль коммутации СВЧ-сигналов 1/4 |
|
РТА-А3 |
аппаратная |
Модуль коммутации СВЧ-сигналов 1/6 |
|
РТА-А4 |
аппаратная |
Усиленный корпус |
Спецификации Г4-РТА12
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот | от DC до 12 ГГц |
| Дискретность установки частоты выходного сигнала | 0,01 Гц |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ±1,0·10^-6 |
| Диапазоны установки уровня мощности выходного сигнала (в диапазоне частот от 9 кГц до 12 ГГц) |
от -90 до +20 дБ (1 мВт) от +12 до +20 дБ (1 мВт) |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала |
±2,0 дБ (от -90 до -40 дБ) ±1,5 дБ (от -40 до +12 дБ) ±1,0 дБ (от +12 до +20 дБ) |
| Уровень гармонических составляющих спектра выходного сигнала | -30 дБ (1 мВт) |
| Уровень субгармонических составляющих спектра выходного сигнала | -50 дБ (1 мВт) |
| Уровень негармонических составляющих спектра выходного сигнала | -60 дБ (1 мВт) |
| Спектральная плотность мощности фазовых шумов | См. таблицу ниже |
| Параметры электрического питания | 220 В, 50 Гц |
| Потребляемая мощность | 160 В·А |
| Габаритные размеры (высота×длина×ширина) |
105×335×355 мм (без опции РТА-А4) 110×390×375 мм (с опцией РТА-А4) |
| Масса | 5,0 кг |
| Рабочие условия измерений |
Температура: от +5 до +40 °C Относительная влажность: 80% при +25 °C |
| Средний срок службы | 5 лет |
| Средняя наработка на отказ | 25000 ч |
Спектральная плотность мощности фазовых шумов
| Частота, МГц | Спектральная плотность мощности фазовых шумов, дБ (1 мВт), относительно несущей в полосе 1 Гц, не более, при отстройке от несущей частоты | |||||
|---|---|---|---|---|---|---|
| 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | |
| 10 | -121 | -140 | -140 | -140 | -140 | |
| 100 | -100 | -130 | -138 | -134 | -136 | -140 |
| 1000 | -81 | -112 | -120 | -116 | -120 | -140 |
| 5000 | -65 | -99 | -105 | -102 | -106 | -130 |
| 10000 | -61 | -94 | -102 | -98 | -105 | -130 |
| 12000 | -61 | -94 | -102 | -98 | -105 | -130 |
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
94042-24 до 11.12.2029 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
DC - 12 ГГц |
|
Максимальная выходная мощность, dBm
|
+20 |
|
Верхняя частота, ГГц
|
12 |
|
Сопротивление входа
|
50 Ом |
|
Выходная мощность
|
от -110 до +30 дБмВт |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN |
|
Вес, кг
|
5 |
|
Страна производства
|
Россия |
