Аналоговый генератор сигналов AP5022A представляет собой высокопроизводительное устройство, разработанное для формирования стабильных и точных аналоговых сигналов в диапазоне от 9 кГц до 54 ГГц. Мощный, многоканальный. Поддержка команды SCPI. Независимое программирование до четырех фазово-когерентных выходов. Фазовый шум SSB -130 дБн/Гц тип. на 10 ГГц, смещение 20 кГц. Средний коэффициент старения <20 ppb в год. Скорость переключения 5 мкс (тип.).
Мощный многоканальный генератор сигналов с низким уровнем фазового шума
Аналоговый генератор сигналов AP5022A представляет собой высокопроизводительное устройство, разработанное для формирования стабильных и точных аналоговых сигналов в широком диапазоне частот. Этот генератор является незаменимым инструментом для инженеров и техников, работающих в области радиочастотных (РЧ) измерений, тестирования и разработки.
Многоканальное совершенство, когда высокая производительность имеет решающее значение

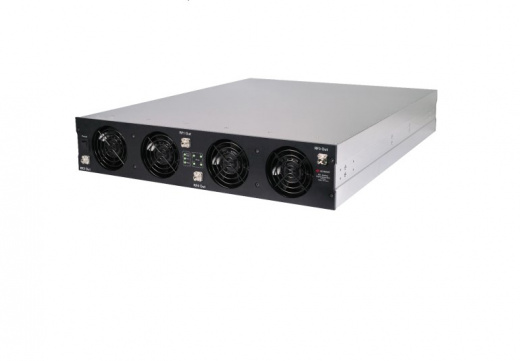

Keysight AP5022A G3 — это многоканальный аналоговый генератор сигналов, работающий в диапазоне от 9 кГц до 54 ГГц и отличающийся исключительно низким фазовым шумом. Для обеспечения высокой фазовой когерентности все радиочастотные каналы синхронизированы с одним опорным источником. Сочетание превосходных гармонических и паразитных характеристик с высокой скоростью переключения делает эту модель идеальным решением для задач, где требуется максимальная производительность.
Функции AP5022A
- Выбирайте из 1-, 2-, 3- или 4-канальной конфигурации в 19-дюймовом корпусе высотой 2HU
- Поддерживает команды SCPI других распространенных генераторов аналоговых сигналов.
- Независимое программирование до четырех фазово-когерентных выходов
- Превосходный фазовый шум SSB -130 дБн/Гц тип. на 10 ГГц, смещение 20 кГц
- Поддержание точности частоты со средним коэффициентом старения <20 ppb в год
- Достичь высокой скорости переключения 5 мкс (тип.)
Преимущества AP5022A
- Широкий диапазон частот: Генератор AP5022A обеспечивает генерацию сигналов в широком частотном диапазоне от 9 кГц до 54 ГГц, что позволяет использовать его в различных приложениях, включая тестирование радиоэлектронных устройств, разработку систем связи и калибровку измерительного оборудования.
- Высокая точность и стабильность: Благодаря передовой схемотехнике и использованию высококачественных компонентов, генератор AP5022A обеспечивает высокую точность и стабильность генерируемых сигналов со средним коэффициентом старения <20 ppb в год, что гарантирует достоверность результатов измерений.
- Низкий уровень фазового шума: Генератор характеризуется низким уровнем фазового шума SSB -130 дБн/Гц тип. на 10 ГГц, смещение 20 кГц, что позволяет получать чистые и стабильные сигналы, необходимые для точных измерений и тестирования.
- Быстрое переключение частоты: AP5022A обладает высокой скоростью переключения частоты 5 мкс (тип.), что позволяет быстро перестраивать генератор для выполнения различных измерений и тестов.
- Высокая выходная мощность: Генератор обеспечивает высокую выходную мощность, что позволяет использовать его для тестирования устройств с различными уровнями входного сигнала.
- Компактный и надежный дизайн: Генератор AP5022A имеет компактный и прочный корпус, что обеспечивает удобство использования и надежность в эксплуатации.
Области применения AP5022A
- Тестирование и разработка радиоэлектронных устройств
- Калибровка измерительного оборудования
- Разработка систем связи
- Исследования и разработки в области радиочастотной техники
Опции AP5022A
| Наименование опции | Описание |
|---|---|
| Диапазон частот | |
| AP5022A-512 | 9 кГц до 12,75 ГГц |
| AP5022A-520 | 9 кГц до 20 ГГц |
| AP5022A-540 | 9 кГц до 40 ГГц |
| AP5022A-554 | 9 кГц до 54 ГГц |
| Параметры системного уровня | |
| AP5022A-1ER | Гибкий ввод справочной информации |
| AP5022A-GPB | GPIB-интерфейс |
| AP5022A-2E1 | Механический ступенчатый аттенюатор для диапазона частот 54 ГГц |
| AP5022A-1E1 | Механический ступенчатый аттенюатор для диапазона частот 12,75 ГГц, 20 ГГц или 40 ГГц |
| AP5022A-LN1 | Сверхнизкий уровень близкофазового шума и долговременная стабильность частоты |
| AP5022A-LN2 |
Улучшенный сверхнизкий близкий фазовый шум и долговременная стабильность частоты |
| AP5022A-UNZ | Быстрое переключение |
| AP5022A-PMR | Импульсная модуляция |
| AP5022A-UNT | АМ, ЧМ, фазовая модуляция |
| AP5022A-UK6 | Сертификат коммерческой калибровки с данными испытаний |
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
4 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
9 кГц - 54 ГГц |
|
Скорость переключения, мкс
|
5 |
|
Нижняя частота, кГц
|
9 |
|
Верхняя частота, ГГц
|
54 |
|
Дисплей
|
ЖК-дисплей 19 дюймов |
|
Фазовый шум, дБн/Гц
|
-130 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
GPIB |
