Источник сигнала высокой чистоты и сверхнизкого фазового шума
Аналоговый генератор сигналов AP5021A G3 представляет собой высокопроизводительное устройство, предназначенное для формирования стабильных и точных аналоговых сигналов в широком диапазоне, вплоть до 54 гигагерц (ГГц). Этот генератор является незаменимым инструментом для инженеров и техников, работающих в области радиочастотных (РЧ) измерений, тестирования и разработки, особенно в высокочастотных приложениях.
Ускорьте тестирование с помощью высокопроизводительного настольного генератора сигналов

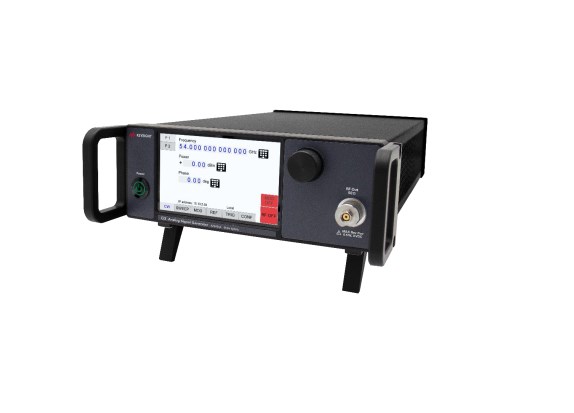

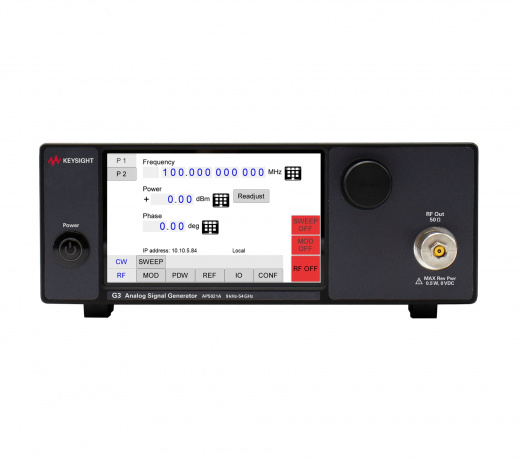

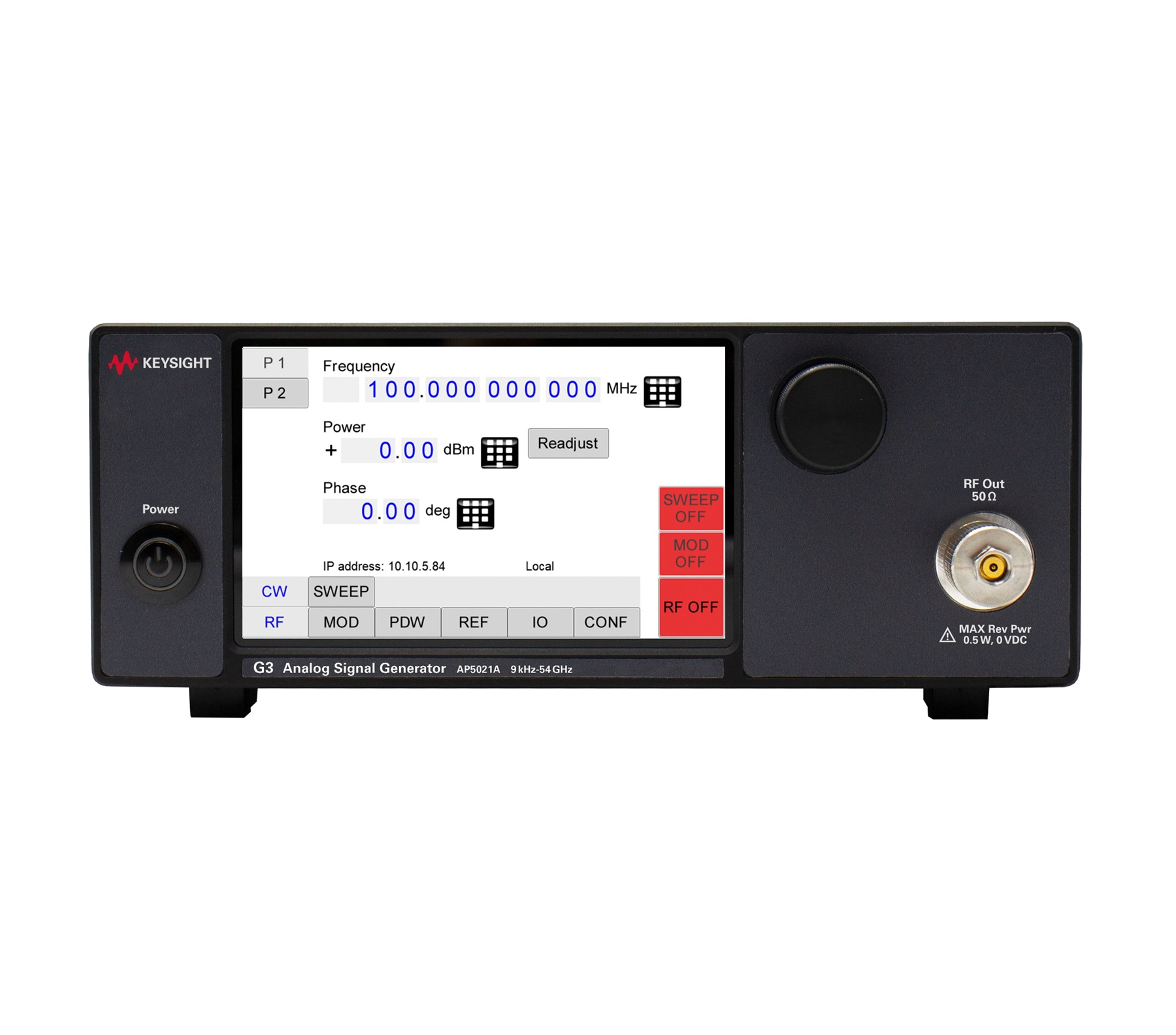

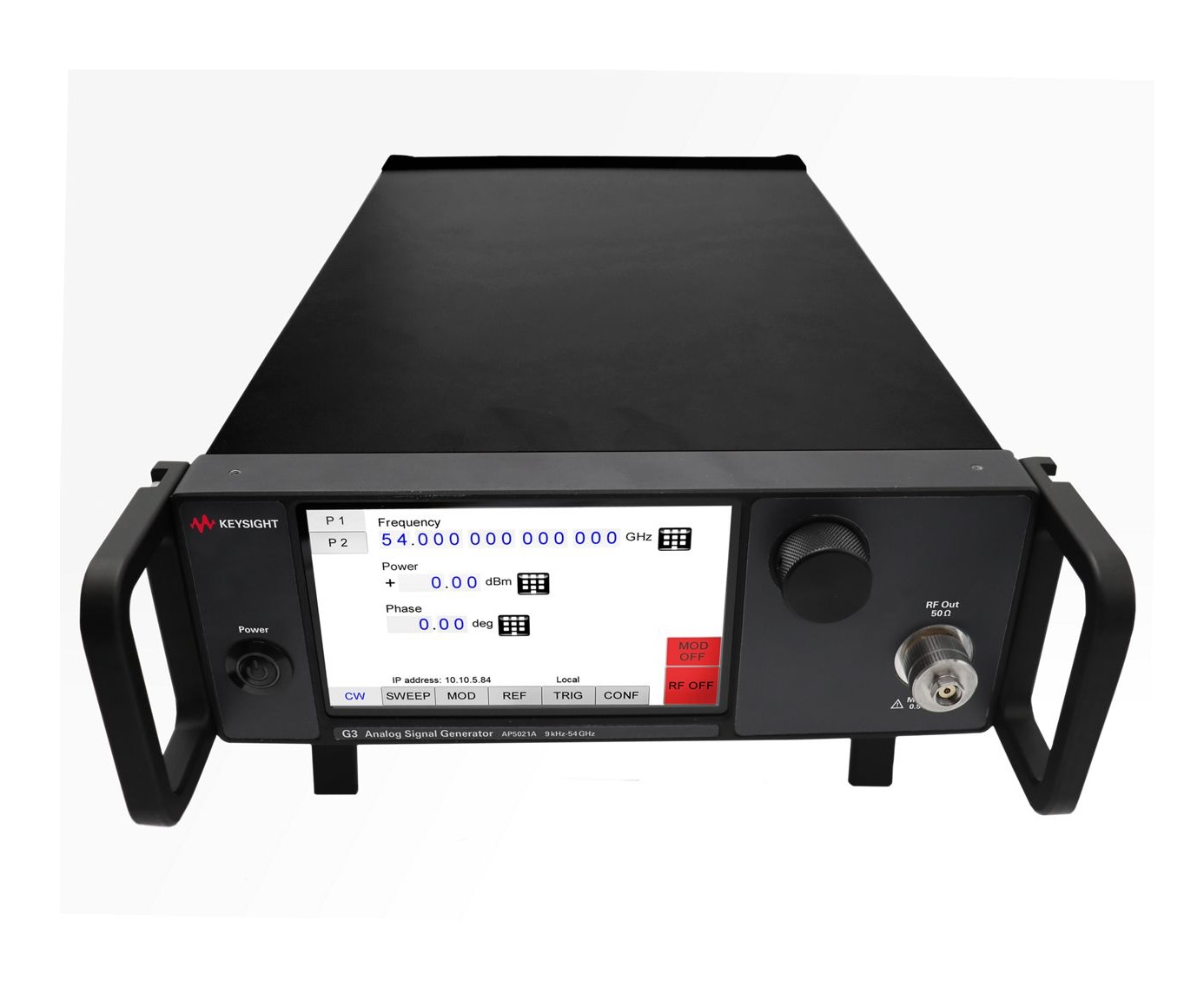

Аналоговый генератор сигналов Keysight AP5021A G3, представленный в удобном и компактном корпусе, обеспечивает исключительные гармонические и паразитные характеристики. Благодаря низкому фазовому шуму, высокой спектральной чистоте и быстрой скорости переключения, этот генератор позволяет командам разработчиков создавать высококачественные сигналы для производства, тестирования аналого-цифровых преобразователей (АЦП) и радиолокационных приемников. Оснащенный сенсорным экраном, возможностями удаленной настройки и программным обеспечением с графическим интерфейсом (GUI), а также поддерживающий стандартные команды SCPI, генератор G3 обеспечивает простую и удобную интеграцию в различные тестовые среды.
Функции AP5021A G3
- Диапазон частот покрытия от 9 кГц до 12,75, 20, 40 или 54 ГГц.
- Получите чистый сигнал с низким уровнем фазового шума SSB (-126 дБн/Гц тип. при 10 ГГц смещении 10 кГц)
- Сохраните ценность при коэффициенте старения < 20 ppb в год
- Генерация высококачественных гармоник при -50 дБн, паразитных сигналов X-Band -80 дБн (тип.)
- Проведите обширные испытания с расширенной импульсной модуляцией ВКЛ/ВЫКЛ 100 дБ (типичное время нарастания 5 нс, ширина импульса 20 нс)
- Увеличьте производительность и ускорьте тестирование благодаря высокой скорости переключения 15 мкс (тип.)
- Выбирайте диапазон частот, включая до 12,75 ГГц, 20 ГГц, 40 ГГц или 54 ГГц.
Преимущества AP5021A G3:
- Широкий диапазон: Генератор AP5021A G3 обеспечивает генерацию сигналов в диапазоне от 9 кГц до 12,75, 20, 40 или 54 ГГц, что позволяет использовать его в самых требовательных приложениях, включая тестирование высокочастотных компонентов, разработку систем связи миллиметрового диапазона и калибровку измерительного оборудования.
- Высокая точность и стабильность: Благодаря передовой схемотехнике и использованию высококачественных компонентов, генератор AP5021A G3 обеспечивает исключительную точность и стабильность генерируемых сигналов, что гарантирует достоверность результатов измерений даже на высоких частотах.
- Низкий уровень фазового шума: Генератор характеризуется чрезвычайно низким уровнем фазового шума SSB (-126 дБн/Гц тип. при 10 ГГц смещении 10 кГц), что позволяет получать чистые и стабильные сигналы, необходимые для точных измерений и тестирования высокочастотных устройств.
- Быстрое переключение частоты: AP5021A G3 обладает высокой скоростью переключения частоты 15 мкс, что позволяет быстро перестраивать генератор для выполнения различных измерений и тестов в широком диапазоне измерений.
- Высокая выходная мощность: Генератор обеспечивает высокую выходную мощность, что позволяет использовать его для тестирования устройств с различными уровнями входного сигнала, включая высокочастотные усилители и смесители.
- Компактный и надежный дизайн: Генератор AP5021A G3 имеет компактный и прочный корпус, что обеспечивает удобство использования и надежность в эксплуатации даже в сложных условиях.
Области применения AP5021A G3:
- Тестирование и разработка высокочастотных радиоэлектронных устройств
- Калибровка измерительного оборудования миллиметрового диапазона
- Разработка систем связи миллиметрового диапазона
- Исследования и разработки в области высокочастотной техники
Опции AP5021A G3
| Наименование | Описание |
|---|---|
|
AP5021A-1E1 |
Механический ступенчатый аттенюатор для диапазона частот 12,75 ГГц, 20 ГГц или 40 ГГц |
|
AP5021A-2E1 |
Механический ступенчатый аттенюатор для диапазона частот 54 ГГц |
|
AP5021A-UK6 |
Сертификат коммерческой калибровки с данными испытаний |
| АР5021-UNZ | Быстрое переключение |
| АР5021-006 | Слот для карты памяти MicroSD для съемной карты памяти SD |
| АР5021-1ER | Гибкий ввод справочной информации |
| АР5021-GPB | GPIB-интерфейс |
| АР5021-PHS | Фазовая когерентная коммутация |
| АР5021-PME | Ограниченная импульсная модуляция |
| АР5021-PMR | Импульсная модуляция |
| АР5021-UNT | АМ, ЧМ, фазовая модуляция |
| АР5021-LN1 | Сверхнизкий уровень близкофазового шума и долговременная стабильность частоты |
| АР5021-LN2 | Улучшенный сверхнизкий близкий фазовый шум и долговременная стабильность частоты |
| АР5021-UNM | Стандартная конфигурация разъема передней панели |
| 19613А | Портативная сумка |
| Диапазон частот | |
| AP5021A-520 | 9 кГц до 20 ГГц |
| AP5021A-540 | 9 кГц до 40 ГГц |
| AP5021A-554 | 9 кГц до 54 ГГц |
| AP5021A-512 | 9 кГц до 12,75 ГГц |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
9 кГц - 54 ГГц |
|
Скорость переключения, мкс
|
15 |
|
Нижняя частота, кГц
|
9 |
|
Верхняя частота, ГГц
|
54 |
|
Дисплей
|
ЖК-дисплей |
|
Фазовый шум, дБн/Гц
|
-126 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
