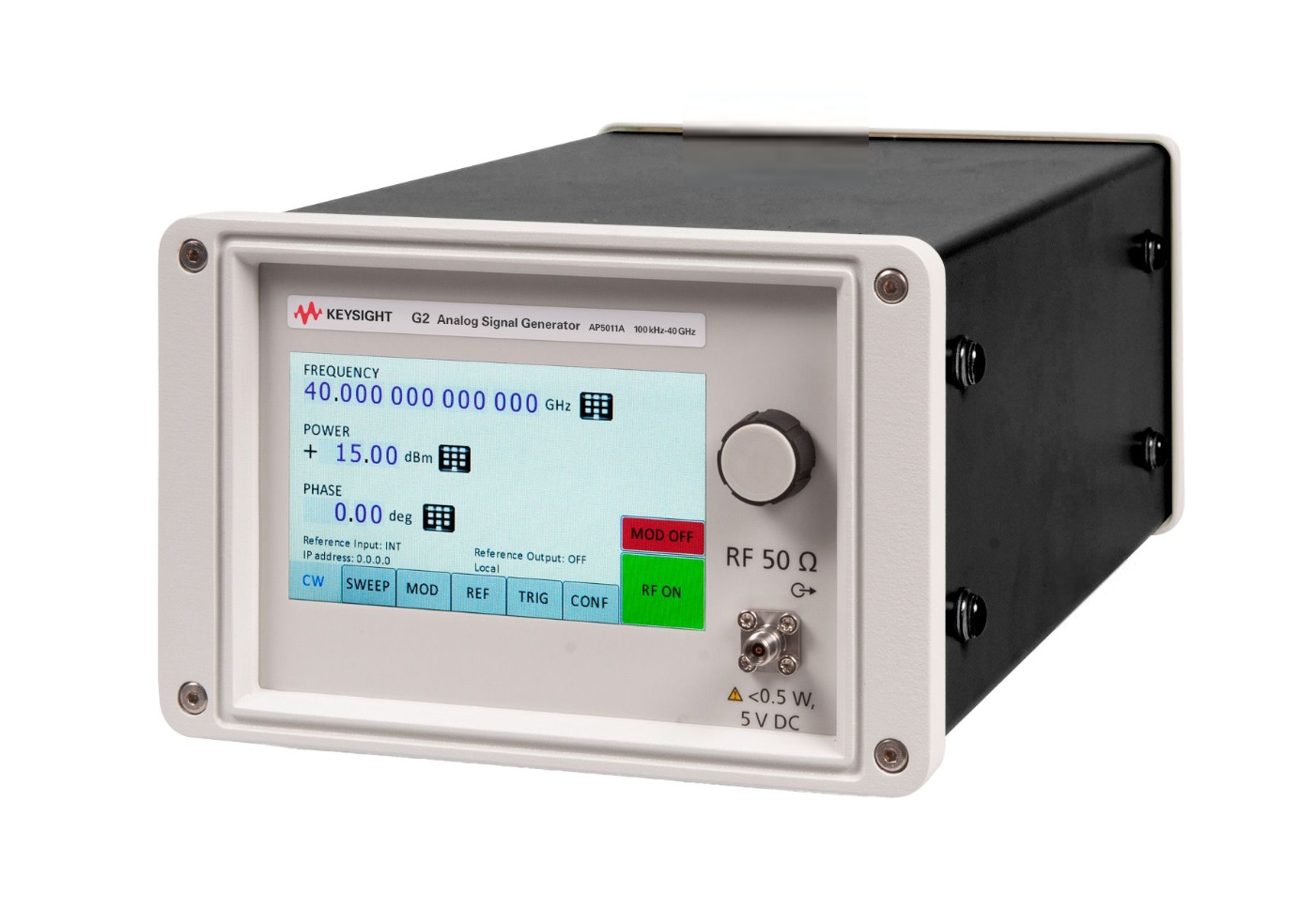

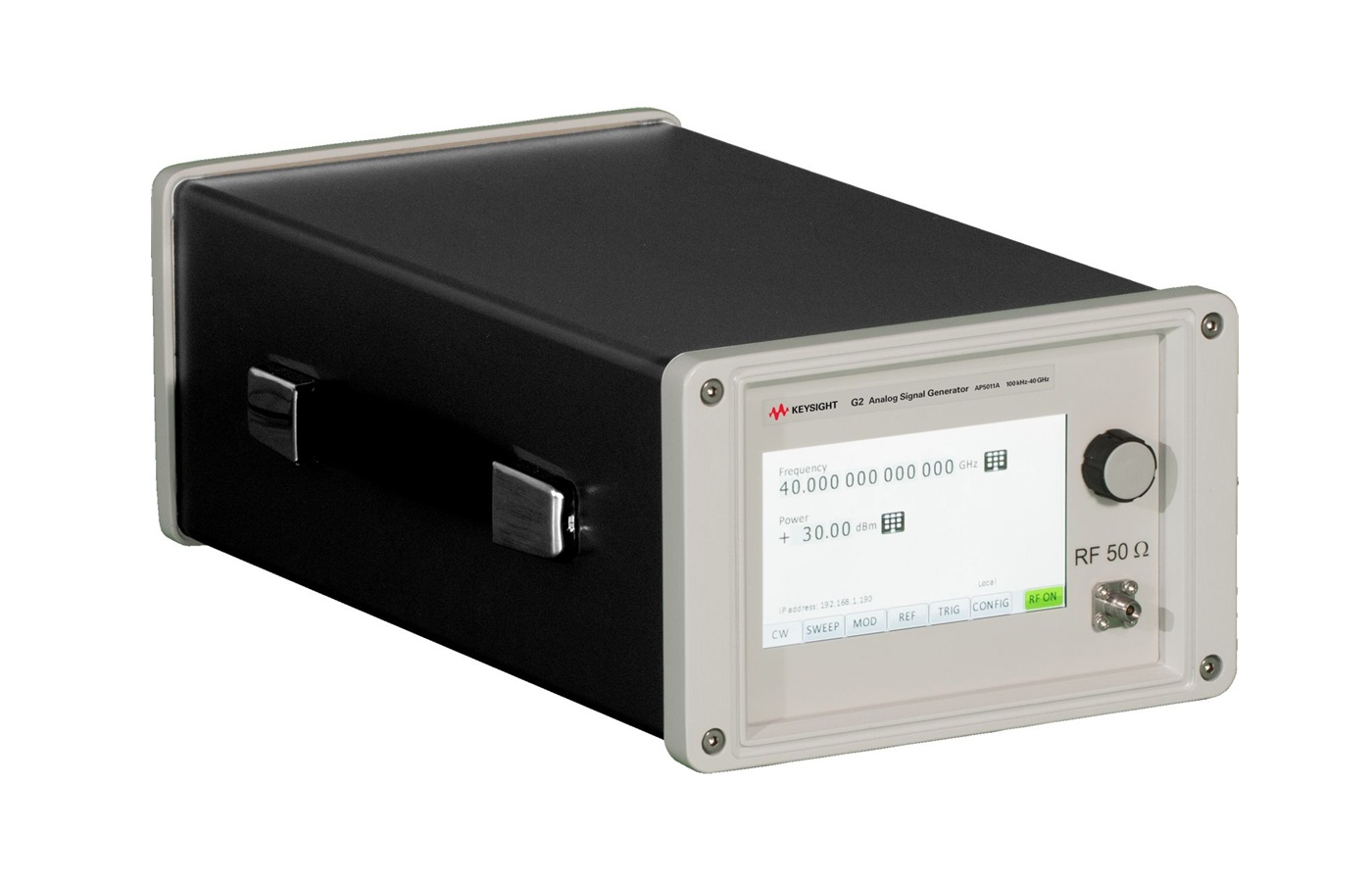

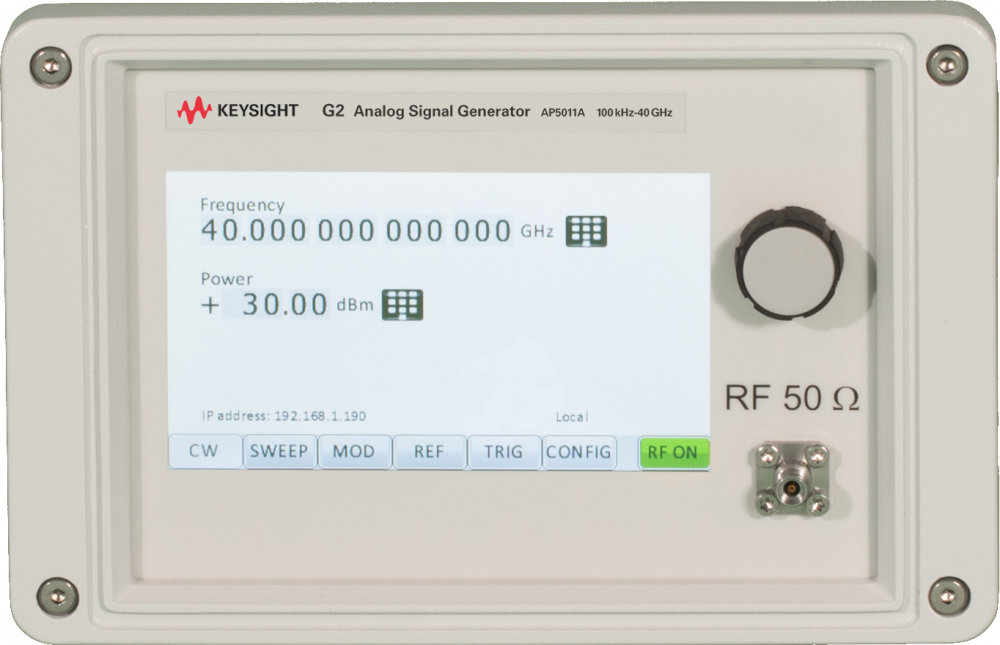

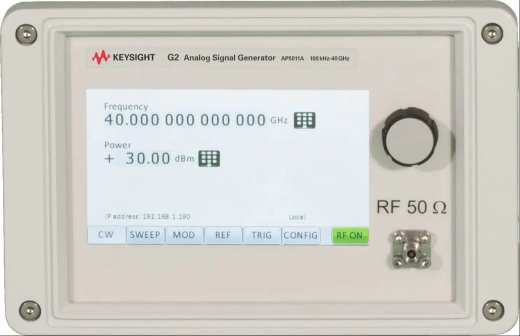

Аналоговый генератор сигналов AP5011A G2 представляет собой высокоточное устройство, разработанное для формирования аналоговых сигналов в широком диапазоне частот от 100 килогерц до 40 гигагерц. Сверхнизкий фазовый шум -130 дБн/Гц, высокая выходная мощность +26 дБм, скорость переключения 30 мкс. Малошумный, компактный.
Малошумящий, компактный генератор сигналов
Аналоговый генератор сигналов AP5011A G2 представляет собой высокоточное устройство, разработанное для формирования аналоговых сигналов в широком диапазоне частот от 100 килогерц до 40 гигагерц. Этот генератор является незаменимым инструментом для инженеров и специалистов, занимающихся разработкой, тестированием и производством радиоэлектронных устройств.
Достижение высокой выходной мощности и быстрого переключения
Аналоговый генератор сигналов AP5011A G2 сочетает в себе высокую чистоту сигнала, минимальный фазовый шум, высокую выходную мощность и быструю скорость переключения. Это позволяет выполнять быстрые цифровые развертки, включая гибкие списки развертки, с возможностью индивидуальной настройки частоты, мощности и времени задержки. Компактный, легкий, с низким энергопотреблением и опциональным внешним аккумулятором, AP5011A G2 идеально подходит для использования в лабораториях, на производстве и в полевых условиях.
Функции AP5011A G2
- Получите стабилизированный OCXO-сигнал с низким фазовым шумом с разрешением в мГц и широким и точно выровненным диапазоном выходной мощности
- Используйте широкие возможности модуляции, такие как АМ, ЧМ, ФМ, импульсная модуляция, частотный ЛЧМ и настраиваемые последовательности импульсов.
- Включите быстрое переключение 30 мкс
- Упростите синхронизацию с помощью гибкой системы запуска и программируемой внешней опорной частоты от 5 до 250 МГц
- Используйте дополнительный адаптер батареи для питания постоянного тока с низким энергопотреблением.
- Управление с передней панели или удаленно через Ethernet, GPIB (SCPI 1999) или USB.
Преимущества AP5011A G2
- Широкий диапазон частот:Генератор AP5011A G2 обеспечивает генерацию сигналов в диапазоне от 100 килогерц до 40 гигагерц, что позволяет использовать его для широкого спектра задач.
- Высокая точность и стабильность: Устройство отличается высокой точностью и стабильностью генерируемых сигналов, что обеспечивает надежные результаты измерений и тестирования.
- Низкий уровень фазового шума: Генератор AP5011A G2 характеризуется низким уровнем фазового шума, что позволяет получать чистые и стабильные сигналы.
- Простота использования: Устройство оснащено интуитивно понятным интерфейсом, что облегчает настройку и управление.
- Надежность и долговечность: Генератор AP5011A G2 изготовлен из высококачественных компонентов и отличается надежностью и долговечностью.
Применение AP5011A:
Аналоговый генератор сигналов AP5011A G2 применяется в различных областях, включая:
- Разработку и тестирование радиоэлектронных устройств.
- Производство радиоэлектронных компонентов.
- Калибровку измерительного оборудования.
- Научные исследования.
Технические характеристики AP5011A
| Наименование характеристики | Значение |
|---|---|
| Форм-фактор: | Настольный |
| Частота: | 40 ГГц |
| Скорость переключения частоты: | 30 мкс |
| Гармоники на частоте 1 ГГц: | -40 дБн |
| Максимальная ширина полосы модуляции: | н/д |
| Максимальная выходная мощность: | +26 дБм |
| Выходная мощность при 1 ГГц: | +26 дБм |
| Фазовый шум на частоте 1 ГГц (смещение 20 кГц): | -130 дБн/Гц |
| Тип: | Аналоговый |
Опции AP5011A
| Опции | Описание |
|---|---|
| AP5011A-512 | Диапазон частот 100 кГц до 12,75 ГГц |
| AP5011A-520 | Диапазон частот 100 кГц до 20 ГГц |
| AP5011A-526 | Диапазон частот 100 кГц до 26 ГГц |
| AP5011A-540 | Диапазон частот 100 кГц до 40 ГГц |
| AP5011A-UNM | Стандартная конфигурация разъема передней панели |
| AP5011A-1E1 | Механический ступенчатый аттенюатор |
| AP5011A-1E2 | Электронный ступенчатый аттенюатор |
| AP5011A-LN1 | Сверхнизкий уровень близкого фазового шума и долговременная стабильность частоты |
| AP5011A-LN2 | Улучшенный сверхнизкий близкий фазовый шум и долговременная стабильность частоты |
| AP5011A-UNQ | Быстрое переключение с ограничением полосы пропускания |
| AP5011A-UNZ | Быстрое переключение |
| AP5011A-1EH | Улучшенные гармоники |
| AP5011A-1ER | Гибкий ввод справочной информации |
| AP5011A-GPB | GPIB-интерфейс |
| АР5011А-MFE | Расширение частотного диапазона до 8 кГц |
| AP5011A-PME | Ограниченная импульсная модуляция |
| AP5011A-PMR | Импульсная модуляция |
| АР5011А-UNT | АМ, ЧМ, фазовая модуляция |
| AP5011A-WC1 | ЛЧМ-модуляция и модуляция чирпированных импульсов |
| AP5011A-AMG | Калибровка + Неопределенности + Защитные полосы (аккредитовано) |
| AP5011A-UK6 | Сертификат коммерческой калибровки с данными испытаний |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
100 кГц - 40 ГГц |
|
Скорость переключения, мкс
|
30 |
|
Нижняя частота, кГц
|
100 |
|
Верхняя частота, ГГц
|
40 |
|
Форм-фактор
|
настольный |
|
Дисплей
|
Цветной сенсорный дисплей |
|
Фазовый шум, дБн/Гц
|
-130 |
|
Выходная мощность
|
+26 дБм |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
