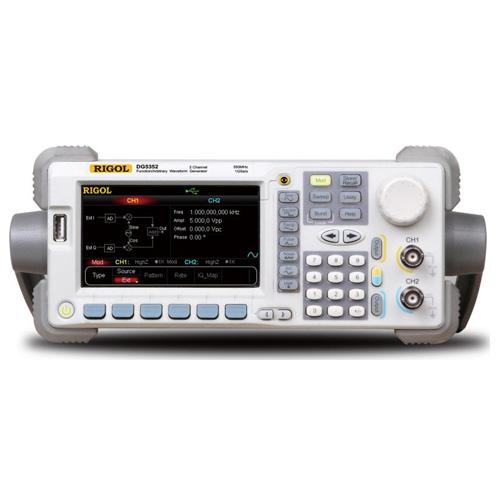

Rigol Аналоговый генератор сигналов DG5252 (двухканальный), 1 мкГц - 250 МГц

Аналоговый генератор сигналов DG5252 - это двухканальный прибор, способный генерировать сигналы в диапазоне от 1 мкГц до 250 МГц. Он является частью серии генераторов сигналов DG5000, которая объединяет в себе несколько функций, включая генерацию функций, генерацию сигналов произвольной формы, источник основной полосы частот IQ/источник ПЧ IQ, источник со скачкообразной перестройкой частоты (опционально) и генерацию шаблонов (опционально).

Генераторы сигналов серии DG5000 выпускаются в виде одноканальных и настоящих независимых двухканальных моделей, которые обеспечивают регулируемые уровни фазы и заземления между двумя каналами. В этих инструментах используется технология прямого цифрового синтезатора (DDS), обеспечивающая стабильные, точные сигналы с низким уровнем искажений. Управляйте сигналами с помощью удобного интерфейса и макета или программируйте прибор удаленно через USB или LXI для повышения эффективности.

Основные характеристики DG5252 включают в себя:

* 4,3-дюймовый жидкокристаллический TFT-дисплей с истинной цветопередачей 16 млн пикселей.
* Максимальная выходная синусоидальная частота 350 МГц, 250 МГц, 100 МГц или 70 МГц, частота дискретизации 1 Гвыб/с, разрешение 14 бит.
* Одно/двухканальные модели. Двухканальная модель поддерживает связь по частоте и фазе. Каналы двухканальной модели изолированы друг от друга.
* 16+2-канальный модуль цифрового вывода (дополнительно) вместе с аналоговым каналом можно перестроить. Более смешанные сигналы в повседневной практике.
* Поддержка внешнего усилителя мощности (дополнительно), который можно настроить онлайн.
* Поддержка скачкообразной перестройки частоты (дополнительно) с интервалом скачкообразной перестройки до 80 нс и произвольным редактированием шаблонов скачкообразной перестройки частоты.
* 14 стандартных функций сигнала: синусоидальный, квадратный, пилообразный, импульсный, шум, синусоидальный, экспоненциальный нарастающий, экспоненциальный спадающий, ЭКГ, Гаусс, Хаверсун, Лоренц, Двойные тона и DC.
* Время нарастания/спада импульса можно настроить отдельно.
* Позволяет редактировать сигналы произвольной формы до 512 квыб и выводить сигналы произвольной формы до 128 Мб.
* Поддержка модуляций AM, FM, PM, ASK, FSK, PSK и PWM.
* Поддержка определяемой пользователем векторной модуляции сигнала IQ и вывода исходного сигнала IQ baseband/IF.
* Поддержка развертки по частоте и пакетного вывода.
* Многочисленные входы/выходы: выход сигнала, выход синхронного сигнала, вход модуляции, вход/выход тактового сигнала 10 МГц, вход/выход триггера.
* Позволяет сохранять и загружать данные формы сигнала и состояние прибора, а также поддерживает различные типы файлов.
* Стандартная конфигурация с флэш-памятью 1 ГБ.
* Множество стандартных интерфейсов: двойной USB-хост, USB-устройство, локальная сеть и GPIB (IEEE-488.2).
* Бесшовное соединение с цифровыми осциллографами USB-TMC для загрузки и повторного появления сигналов.
* Поддержка флэш-накопителя USB для файлов FAT.
* Поддержка принтера PictBridge.
* Обеспечьте отверстие замка безопасности.
* Поддержка дистанционного управления через сеть Ethernet 10/100M.
* Соответствуют стандартам приборов LXI-C (версия 1.2).
* Обеспечьте китайскую и английскую встроенную справку и методы ввода.
* Предоставьте мощное программное обеспечение для редактирования сигналов на ПК.
