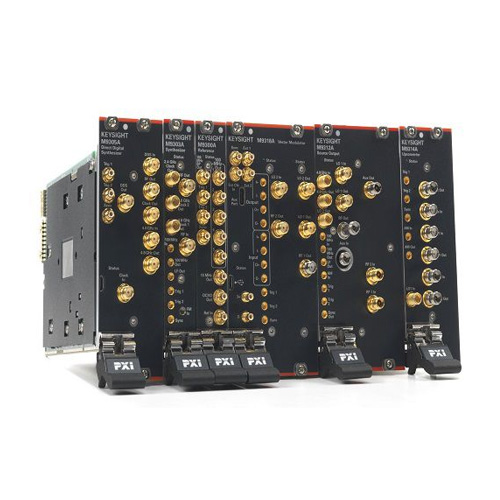

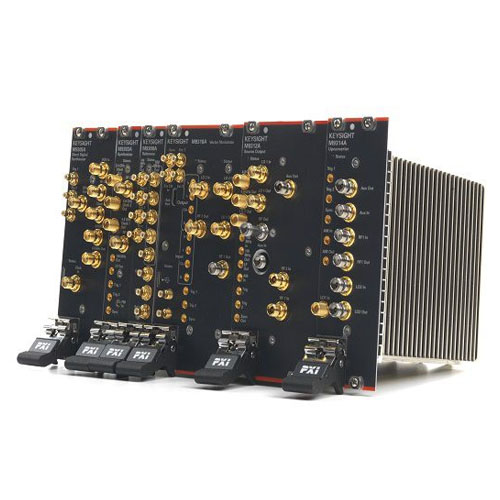

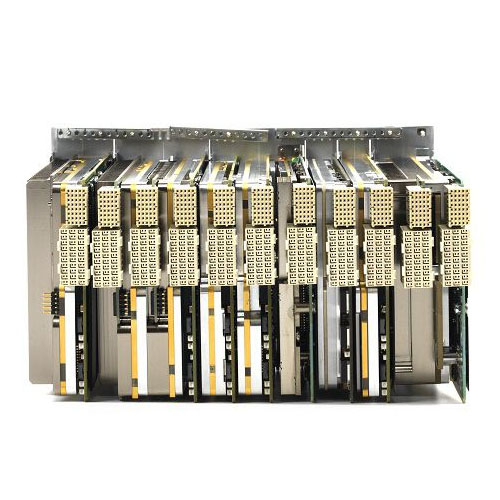

Keysight M9383A PXI Аналоговый генератор сигналов 1 МГц - 44 ГГц
Цена по запросу
Арт. M9383A
Генератор микроволновых сигналов M9383A в формате PXIe представляет собой компактный модульный прибор, обеспечивающий перекрытие частот от 1 МГц до 44 ГГц с полосой пропускания ВЧ до 1 ГГц. Выходная мощность при 1 ГГц 19 дБм. Скорость переключения частоты 250 мкс. Фазовый шум при 1 ГГц -118 дБн/Гц. Различные варианты использования: от LO и блокировки приложений до тестирования 5G. ПО Keysight PathWave Signal Generation упрощает создание сигналов 5G NR.
Характеристики
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
—
1 МГц - 44 ГГц
Максимальная выходная мощность, dBm
—
19
Мин. длительность импульса (ИМ), нс
—
20
Скорость переключения, мкс
—
250
Нижняя частота, кГц
—
1000
Верхняя частота, ГГц
—
44
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Keysight M9383A PXI Аналоговый генератор сигналов 1 МГц - 44 ГГц
Цена по запросу
Арт. M9383A
#PROP_TITLE#
—
#PROP_VALUE#
Генератор сигналов с самыми высокими в отрасли возможностями модернизации
Keysight M9383A PXI представляет собой высокопроизводительное решение для генерации аналоговых сигналов в широком диапазоне частот от 1 мегагерца до 44 гигагерц. Этот прибор, разработанный компанией Keysight Technologies, известной своими инновационными измерительными приборами, обеспечивает исключительную точность и стабильность сигналов, что делает его незаменимым инструментом для разработчиков и инженеров, работающих в области радиоэлектроники, телекоммуникаций и аэрокосмической промышленности.
Настраиваемый, высокопроизводительный генератор сигналов PXIe
Основанный на отраслевом стандарте PXIe, генератор микроволновых сигналов Keysight M9383A PXIe обеспечивает достаточную гибкость для решения текущих задач тестирования и возможность модернизации для будущих потребностей, будь то тестирование на более высоких частотах или переход к крупносерийному производству.Функции M9383A PXI
- Модульное испытательное решение для проверки конструкции, которое можно эффективно использовать в производстве
- Гибкая конструкция обеспечивает быструю и легкую модернизацию
- Поддерживает различные варианты использования: от LO и блокировки приложений до тестирования 5G.
- Программное обеспечение Keysight PathWave Signal Generation упрощает создание сигналов 5G NR
Ключевые особенности и преимущества M9383A PXI
- Широкий диапазон: M9383A охватывает диапазон от 1 МГц - 44 ГГц, что позволяет использовать его для тестирования и измерений в различных приложениях, включая разработку беспроводных коммуникационных систем, радиолокационных систем и микроволновых устройств.
- Высокая точность и стабильность: Благодаря передовой архитектуре и высококачественным компонентам, M9383A обеспечивает исключительную точность и стабильность генерируемых сигналов. Это позволяет получать достоверные результаты измерений и повышать эффективность разработки и тестирования.
- Модульная конструкция PXI: Генератор выполнен в формате PXI (PCI eXtensions for Instrumentation), что обеспечивает компактность, гибкость и масштабируемость системы. Модульная конструкция позволяет легко интегрировать генератор в существующие измерительные системы и настраивать их в соответствии с конкретными потребностями.
- M9383A поддерживает широкий спектр видов модуляции, включая амплитудную (АМ), частотную (ЧМ), фазовую (ФМ) и импульсную, что расширяет его возможности и позволяет использовать его в различных приложениях.
- Программное обеспечение Signal Studio: Генератор совместим с программным обеспечением Keysight Signal Studio, которое предоставляет мощные инструменты для создания и анализа сигналов, что упрощает и ускоряет процесс разработки и тестирования.
Области применения M9383A PXI
- Разработка и тестирование беспроводных коммуникационных систем (5G, LTE, Wi-Fi).
- Радиолокация и радиоэлектронная борьба.
- Аэрокосмическая и оборонная промышленность.
- Микроволновые измерения и характеризация компонентов.
- Научные исследования и разработки.
Технические характеристики M9383A PXI
| Наименование характеристики | Значение |
|---|---|
| Параметры пропускной способности: | 140 МГц |
| 160 МГц | |
| 500 МГц | |
| 1 ГГц | |
| Режим генератора основной полосы частот: | Воспроизведение формы волны |
| Форм-фактор: | PXIe |
| Модульный | |
| Параметры: | 14 ГГц |
| 20 ГГц | |
| 31,8 ГГц | |
| 44 ГГц | |
| Скорость переключения: | 250 мкс |
| Гармоники на частоте 1 ГГц: | -46 дБн |
| Максимальная частота: | 44 ГГц |
| Полоса модуляции: | 1 ГГц |
| Максимальная выходная мощность: | 19 дБм |
| Негармоники на частоте 1 ГГц: | -45 дБн |
| Количество выходов: | 1 |
| Выходная мощность при 1 ГГц: | 19 дБм |
| Уровень производительности: | ◆◆◆◆◇◇ |
|
Фазовый шум 1 ГГц (смещение 10 кГц и 20 кГц): |
-118 дБн/Гц |
| Платформа: | PXIe |
| Режим развертки: | Шаг |
| Тип: | Вектор |
| Память воспроизведения формы волны: | 1024 Мса |
Опции Keysight M9383A PXI
| Наименование опции | Описание |
|---|---|
| M9383A-F14 | Диапазон от 1 МГц до 14 ГГц |
| M9383A-F20 | Диапазон от 1 МГц до 20 ГГц |
| M9383A-F32 | Диапазон от 1 МГц до 31,8 ГГц |
| M9383A-F44 | Диапазон от 1 МГц до 44 ГГц |
| M9383A-000 | Опорная частота PXIe не требуется |
| M9383A-ST2 | Синтезатор VCO, базовая производительность |
| M9383A-ST4 | Синтезатор VCO + DDS, улучшенная производительность |
| M9383A-B04 | Ширина полосы, 40 МГц - 14/20 ГГц |
| M9383A-B16 | Полоса пропускания, 160 МГц - 14/20 ГГц |
| M9383A-A01 | Нет векторной модуляции и возможности памяти |
| M9383A-B05 | Полоса пропускания, 40 МГц - до 32/44 ГГц |
| M9383A-B17 | Полоса пропускания, 160 МГц - до 32/44 ГГц |
| M9383A-C05 | Полоса пропускания, 500 МГц - до 14/20 ГГц |
| M9383A-C06 | Полоса пропускания, 500 МГц - до 2/44 ГГц |
| M9383A-C10 | Полоса пропускания, 1 ГГц - до 14/20 ГГц |
| M9383A-C11 | Полоса пропускания, 1 ГГц - до 32/44 ГГц |
| M9383A-M01 | Память формы сигнала I/Q, 32 Мвыб. |
| M9383A-M05 | Память формы сигнала I/Q, 512 Мвыб. |
| M9383A-M10 | Память формы сигнала I/Q, 1024 Мвыб. |
| M9383A-UNZ | Быстрое переключение, 250 микросекунд |
| M9383A-UNQ | Быстрое переключение, ограниченная полоса пропускания |
| M9383A-1E1 | Ступенчатый аттенюатор |
| M9383A-1EA | Высокая выходная мощность |
| M9383A-1EH | Улучшенные гармоники ниже 2 ГГц |
| M9383A-PM1 | Импульсная модуляция, модифицированная 30 нс |
| M9383A-PM2 | Импульсная модуляция, менее 25 нс |
| M9383A-320 | Генератор импульсной последовательности |
| M9383A-UNT | Лицензия на аналоговую модуляцию |
| M9383A-016 | Внешние широкополосные дифференциальные входы I/Q |
| M9383A-LW1 | Воспроизведение больших волновых форм |
| Y1212A | Блокировщики слотов PXI: 5 шт., один слот |
| Y1213A | Комплект панели-заполнителя PXI EMC: 5 слотов |
| N6171A | Программное обеспечение MATLAB |
| P-50C-011-3 | План калибровки - возврат в Keysight - 3 года |
Характеристики
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
1 МГц - 44 ГГц |
|
Максимальная выходная мощность, dBm
|
19 |
|
Мин. длительность импульса (ИМ), нс
|
20 |
|
Скорость переключения, мкс
|
250 |
|
Нижняя частота, кГц
|
1000 |
|
Верхняя частота, ГГц
|
44 |
|
Фазовый шум, дБн/Гц
|
-118 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
