E8663D — это высокопроизводительный аналоговый генератор сигналов с высокой выходной мощностью +21 дБм, низким фазовым шумом -143 дБн/Гц и возможностью настройки в диапазоне частот от 100 кГц до 9 ГГц для радиолокационных систем, спутниковой оценки и когда требуется гетеродин с низким уровнем шума. АМ, ЧМ, ФМ и импульсная модуляция.
Генератор сигналов с самым низким уровнем фазового шума

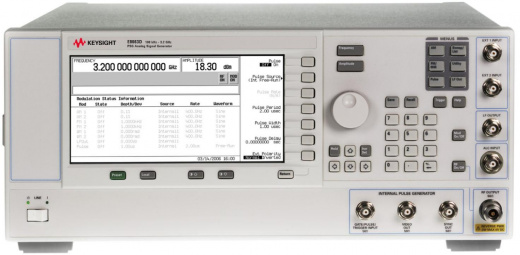

Keysight E8663D PSG RF представляет собой высокопроизводительный источник аналоговых сигналов, разработанный для удовлетворения самых требовательных потребностей в тестировании и измерении в радиочастотном (RF) диапазоне. Этот генератор, созданный на основе многолетнего опыта Keysight Technologies в области радиочастотных технологий, обеспечивает исключительную точность, стабильность и чистоту сигнала, что делает его идеальным инструментом для широкого спектра применений, включая тестирование компонентов и устройств беспроводной связи, разработку и производство радиолокационных систем, а также исследования в области радиочастотной инженерии.
Получите самый низкий в отрасли уровень фазового шума среди имеющихся в продаже генераторов сигналов
Высокопроизводительный аналоговый генератор сигналов обеспечивает высокую выходную мощность, низкий фазовый шум и настраивается в диапазоне частот от 100 кГц до 9 ГГц для радиолокационных систем, оценки спутников, а также в случаях, когда требуется малошумящий гетеродин.
Функции E8663D PSG RF
- Решайте сложные задачи радиолокационных и спутниковых измерений с производительностью метрологического уровня, включая высокую выходную мощность и превосходный уровень точности.
- Использовать в качестве идеального эталона в системах тестирования фазового шума или для тестирования аналого-цифровых преобразователей с самым низким фазовым шумом в коммерческом источнике.
- Охарактеризуйте устройства и схемы, добавив к сигналу АМ, ЧМ, ФМ и импульсную модуляцию.
- Улучшить производительность существующей тестовой системы. E8663D создан на основе выдающегося наследия 8663A и полностью совместим с кодом
Ключевые особенности и преимущества Keysight E8663D PSG RF
- Широкий диапазон частот: Keysight E8663D охватывает диапазон частот от 100 килогерц (кГц) до 9 гигагерц (ГГц), что позволяет генерировать сигналы для различных радиочастотных приложений.
- Исключительная чистота сигнала: Благодаря передовой технологии синтеза частот и низкому уровню фазового шума -143 дБн/Гц, этот генератор обеспечивает высокую чистоту сигнала, что критически важно для точных измерений и тестирования.
- Высокая точность установки уровня: Keysight E8663D обеспечивает высокую точность установки уровня сигнала, что позволяет проводить точные измерения и тестирования.
- Гибкие возможности модуляции: Keysight E8663D поддерживает широкий спектр аналоговых методов модуляции, включая амплитудную модуляцию (АМ), частотную модуляцию (ЧМ) и фазовую модуляцию (ФМ), что обеспечивает гибкость при тестировании различных типов сигналов.
- Программируемость и автоматизация: Keysight E8663D может быть легко интегрирован в автоматизированные системы тестирования с помощью интерфейсов GPIB (стандартный интерфейс параллельной шины) и LAN (локальная вычислительная сеть), что повышает эффективность и производительность.
- Надежность и долговечность: Keysight Technologies известен своим качеством и надежностью, и E8663D не является исключением. Этот генератор сигналов разработан для длительной и стабильной работы в самых требовательных условиях.
- Совместимость: E8663D является преемником E8663A и полностью совместим с ним по кодам.
Применение Keysight E8663D PSG RF
- Тестирование компонентов и устройств беспроводной связи
- Разработка и производство радиолокационных систем
- Исследования в области радиочастотной инженерии
- Калибровка и поверка радиочастотного оборудования
- Тестирование систем связи и навигации
Опции E8663D
| Наименование опции | Описание |
|---|---|
| E8663D-503 | Диапазон частот от 100 кГц до 3,2 ГГц |
| E8663D-509 | Диапазон частот от 100 кГц до 9,0 ГГц |
| E8663D-1EU | Высокая выходная мощность |
| E8663D-1E1 | Ступенчатый аттенюатор |
| E8663D-UNX | Сверхнизкий фазовый шум |
| E8663D-UNY | Улучшенный сверхнизкий фазовый шум |
| E8663D-HY2 | Улучшенный сверхнизкий уровень фазового шума 2 |
| E8663D-UNT | AM, FM, фазовая модуляция и НЧ выход |
| E8663D-1SM | Сканирующая модуляция |
| E8663D-UNW | Узкоимпульсная модуляция |
| E8663D-1EH | Улучшенные гармоники ниже 2 ГГц |

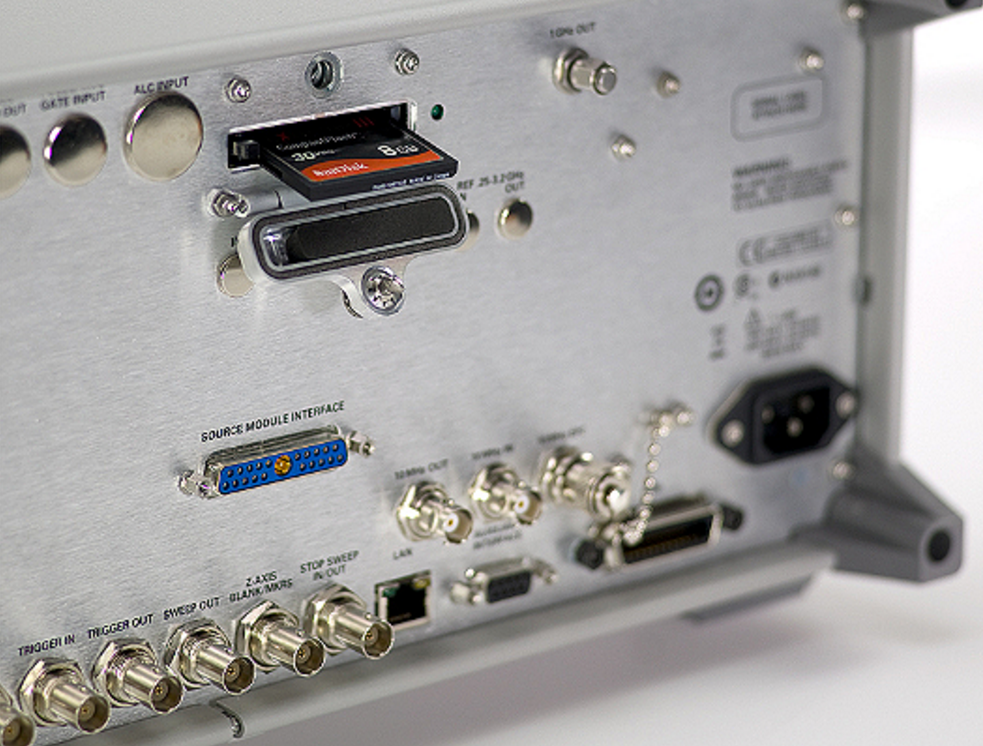

| E8663D-008 | Съемная флэш-память |
| E8663D-007 | Аналоговая пилообразная развертка |
| E8663D-1EM | Перенесите все разъемы на заднюю панель |
| E8663D-UNM | Стандартная конфигурация разъемов на передней и задней панели |
| E8663D-HL1 | Выход LF переключен на выходной разъем RF |
| E8663D-H1S | Имеет вход и выход 1 ГГц на задней панели для улучшения характеристик фазового шума |
| E8663D-HTS | Девиация FM (менее 3,2 ГГц) |
| E8663D-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| E8663D-A6J | Калибровка ANSI Z540-1-1994 |
| E8663D-AMG | Калибровка + Неопределенности + Защитные полосы (аккредитовано) |
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
75776-19 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
100 кГц - 9 ГГц |
|
Максимальная выходная мощность, dBm
|
23 |
|
Мин. длительность импульса (ИМ), нс
|
20 |
|
Скорость переключения, мкс
|
9 |
|
Нижняя частота, кГц
|
100 |
|
Верхняя частота, ГГц
|
9 |
|
Дисплей
|
ЖК-дисплей |
|
Фазовый шум, дБн/Гц
|
-143 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
GPIB, LAN |
|
Размер (ВхШхГ), см
|
51,5х42,6х17,8 |
|
Вес, кг
|
22 |
