TECHMIZE TH2883S8-5 – импульсный тестер обмоток с 8 каналами, напряжением 100–5000 В и энергией импульса 0,25 Дж. Обеспечивает частоту дискретизации 200 Мвыб/с, память 6 кбайт, 7" TFT-дисплей, 4 метода сравнения и интерфейсы USB/RS-232/LAN. Идеален для тестирования многофазных обмоток трансформаторов, двигателей и дросселей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

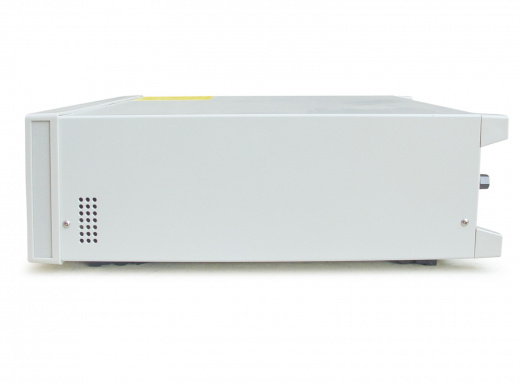

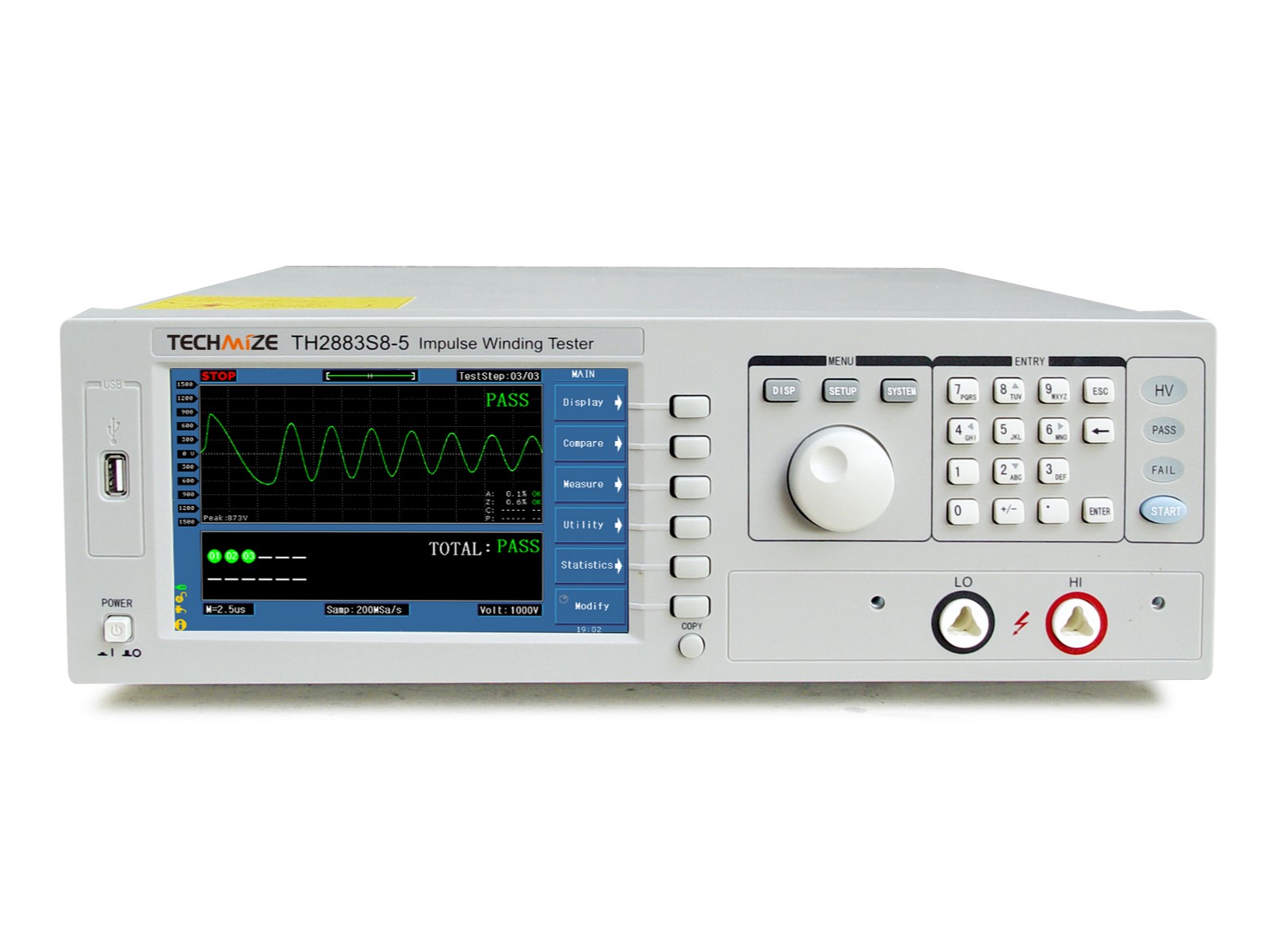

TECHMIZE TH2883S8-5: Импульсный тестер обмоток 8 каналов 5 кВ
Импульсный тестер обмоток TECHMIZE TH2883S8-5 представляет собой высокопроизводительный многоканальный прибор, предназначенный для обнаружения дефектов изоляции и витковых замыканий в обмотках электрических машин, трансформаторов, дросселей и других индуктивных компонентов. Модель оснащена 8 независимыми каналами, что позволяет проводить последовательное тестирование до 8 выводов обмотки без переключения соединений. Прибор генерирует импульсное напряжение от 100 В до 5 кВ с шагом 10 В и энергией импульса до 0,25 Дж, обеспечивая неразрушающий контроль состояния изоляции.
Устройство построено на базе 32-битного процессора и высокоплотной SMD-технологии, оснащено 7-дюймовым TFT-дисплеем с разрешением 800х480. TH2883S8-5 использует высокоскоростной аналоговый тракт и запатентованный алгоритм выделения короны для точного воспроизведения высокочастотных компонентов сигнала. Прибор поддерживает до 20 тестовых процедур, до 32 импульсов на тест и до 32 усреднений для повышения помехоустойчивости. Результаты тестирования отображаются как для каждого канала, так и суммарно, с использованием компарации по площади, дифференциальной площади, коронному разряду и дифференциальной фазе.
Технические характеристики TECHMIZE TH2883S8-5
| Параметр | Значение |
|---|---|
| Количество каналов | 8 |
| Импульсное напряжение | 100 В – 5000 В, шаг 10 В |
| Точность напряжения | ±(5% установленного значения + 15 В) |
| Точность обратного считывания | ±(5% фактического значения + 15 В) |
| Диапазон индуктивности | ≥ 10 мкГн |
| Энергия импульса | Макс. 0,25 Дж |
| Скорость измерения | 6 изм/с (один канал, один шаг) |
| Максимальное число импульсов | 32 |
| Входное сопротивление | 5 МОм |
| Частота дискретизации | Макс. 200 Мвыб/с, 8 уровней регулировки |
| Разрядность АЦП | 8 бит |
| Глубина памяти | 6 кбайт |
| Усреднение | 1 – 32 |
| Методы сравнения | По площади, дифференциальной площади, коронному разряду, дифференциальной фазе |
| Режимы запуска | Ручной, внешний, шинный, внутренний |
| Дисплей | 7" TFT, 800×480, 65 536 цветов |
| Память | 20 групп эталонных данных и настроек (внутренняя энергонезависимая), USB-флеш |
| Интерфейсы | HANDLER, RS-232C, USB DEVICE, USB HOST, LAN |
| Электропитание | 220 В ±10%, 50/60 Гц ±5% |
| Потребляемая мощность | ≤ 200 ВА |
| Рабочая температура | 0 – 40 °C |
| Рабочая влажность | ≤ 75% RH |
| Стандарты безопасности | IEC61010-1:2001, IEC61326-2-1:2005 |
Применение и назначение TECHMIZE TH2883S8-5
- Производство трансформаторов и дросселей – выявление витковых замыканий, обрывов и дефектов изоляции в обмотках силовых и импульсных трансформаторов.
- Производство электродвигателей и генераторов – контроль качества обмоток статоров и роторов на этапе производства и при входном контроле.
- Производство катушек индуктивности и соленоидов – обнаружение межвитковых замыканий и нарушений изоляции в высокочастотных и силовых катушках.
- Ремонт и сервисное обслуживание – диагностика состояния обмоток в процессе ремонта электрических машин и трансформаторного оборудования.
Ключевые особенности TECHMIZE TH2883S8-5
- 8 независимых каналов – каждый канал имеет высоковольтный и низковольтный выводы, которые могут быть отключены или заземлены независимо друг от друга, что обеспечивает гибкость тестирования многоконтактных обмоток.
- Высокое импульсное напряжение – позволяет выявлять дефекты изоляции, невидимые при низковольтном тестировании, включая микротрещины и частичные разряды.
- Высокоскоростная дискретизация 200 Мвыб/с – обеспечивает детальный анализ формы импульса, позволяя регистрировать высокочастотные компоненты, характерные для частичных разрядов.
- Запатентованный алгоритм выделения короны – в сочетании с широкополосным аналоговым трактом полностью восстанавливает высокочастотную составляющую сигнала, давая подробную информацию о состоянии изоляции.
- Четыре метода сравнения с эталонной осциллограммой – сравнение по площади, дифференциальной площади, коронному разряду и дифференциальной фазе обеспечивают всестороннюю оценку состояния обмотки.
- Гибкое программирование тестовых процедур – до 20 тестовых процедур с индивидуальными настройками напряжения, числа импульсов и методов сравнения, что упрощает работу с различными типами изделий.
- Интуитивный 7-дюймовый TFT-дисплей – цветной экран с высоким разрешением и областью отображения осциллограммы 600×256 пикселей обеспечивает наглядное представление формы импульса.
- Встроенная статистика результатов – автоматический сбор и отображение статистических данных по результатам тестирования, что упрощает анализ качества продукции.
- Широкий набор интерфейсов – HANDLER, RS-232C, USB DEVICE, USB HOST и LAN обеспечивают интеграцию в автоматизированные системы и удалённое управление.
- Функция автоматического размагничивания – устраняет остаточную намагниченность перед каждым тестом, повышая точность и воспроизводимость измерений.
