TECHMIZE TH2883-5 – импульсный тестер обмоток с напряжением 100–5000 В (шаг 10 В), энергией импульса 0,25 Дж и минимальной индуктивностью 10 мкГн. Обеспечивает частоту дискретизации 200 Мвыб/с, память 6 кбайт, 7" TFT-дисплей, 4 метода сравнения и интерфейсы USB/RS-232/LAN. Универсальное решение для тестирования трансформаторов, двигателей и дросселей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

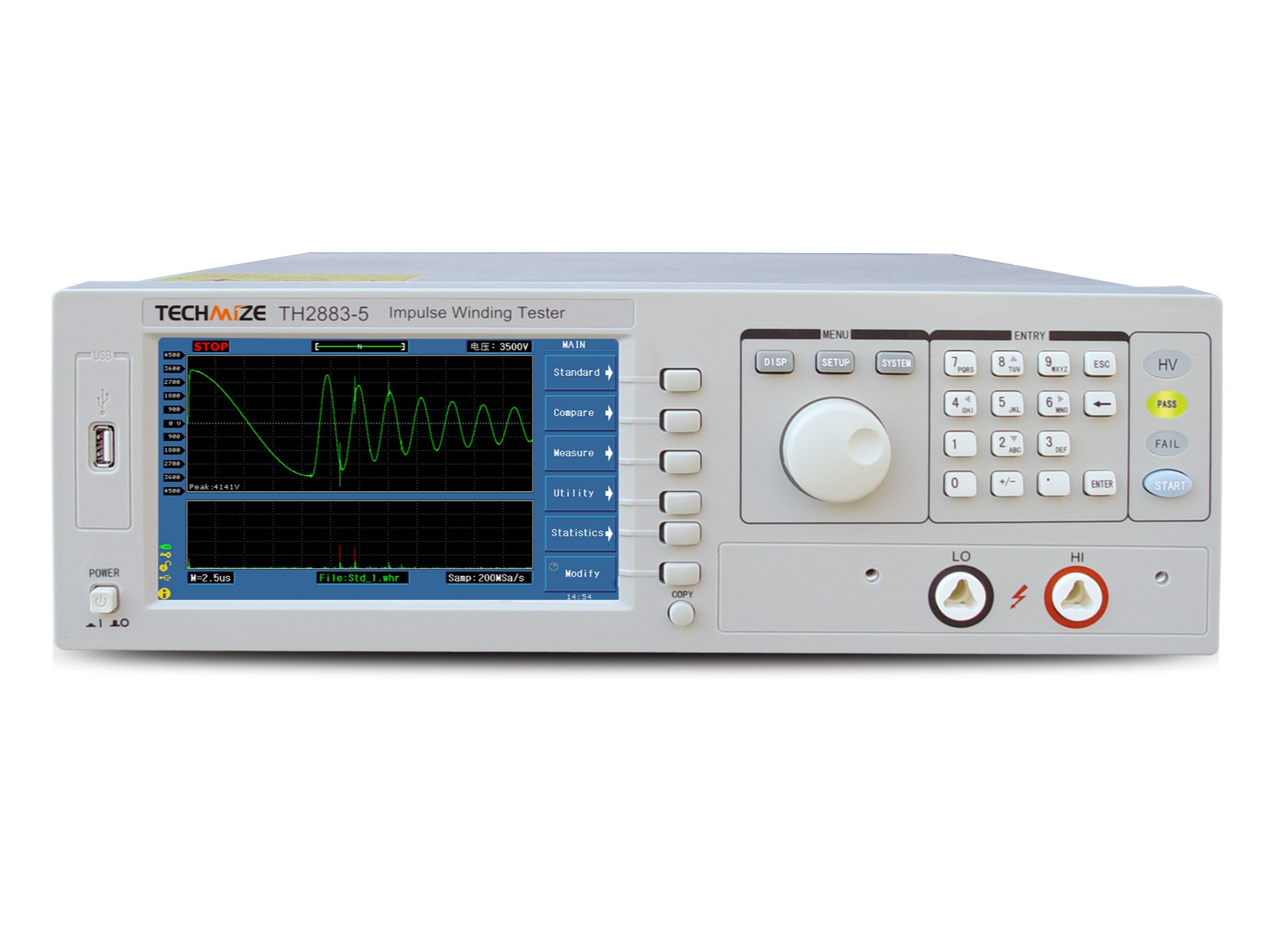

TECHMIZE TH2883-5 Импульсный тестер обмоток 5 кВ
Импульсный тестер обмоток TECHMIZE TH2883-5 представляет собой универсальный прибор, предназначенный для обнаружения дефектов изоляции и витковых замыканий в обмотках электрических машин, трансформаторов, дросселей и других индуктивных компонентов. Модель TH2883-5 относится к серии TH2883 и является стандартным решением для тестирования широкого спектра катушек. Прибор генерирует импульсное напряжение от 100 В до 5 кВ с шагом 10 В и энергией импульса до 0,25 Дж, обеспечивая неразрушающий контроль состояния изоляции для компонентов с индуктивностью от 10 мкГн.
Устройство построено на базе 32-битного процессора и высокоплотной SMD-технологии, оснащено 7-дюймовым TFT-дисплеем с разрешением 800×480 и 65 536 цветами. TH2883-5 использует высокоскоростной аналоговый тракт и запатентованный алгоритм выделения короны для точного воспроизведения высокочастотных компонентов сигнала. Прибор поддерживает до 20 тестовых процедур, до 32 импульсов на тест и до 32 усреднений для повышения помехоустойчивости. Результаты тестирования отображаются с использованием четырёх методов сравнения: по площади, дифференциальной площади, коронному разряду и дифференциальной фазе.
Технические характеристики TECHMIZE TH2883-5
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Импульсное напряжение | 100 В – 5000 В, шаг 10 В |
| Точность напряжения | ±(5% установленного значения + 15 В) |
| Точность обратного считывания | ±(5% фактического значения + 15 В) |
| Диапазон индуктивности | ≥ 10 мкГн |
| Энергия импульса | Макс. 0,25 Дж |
| Скорость измерения | 6 изм/с |
| Максимальное число импульсов | 32 |
| Входное сопротивление | 5 МОм |
| Частота дискретизации | Макс. 200 Мвыб/с, 8 уровней регулировки |
| Разрядность АЦП | 8 бит |
| Глубина памяти | 6 кбайт |
| Усреднение | 1 – 32 |
| Методы сравнения | По площади, дифференциальной площади, коронному разряду, дифференциальной фазе |
| Режимы запуска | Ручной, внешний, шинный, внутренний |
| Дисплей | 7" TFT, 800×480, 65 536 цветов, область осциллограммы 600×256 |
| Память | 20 групп эталонных данных и настроек (внутренняя энергонезависимая), USB-флеш |

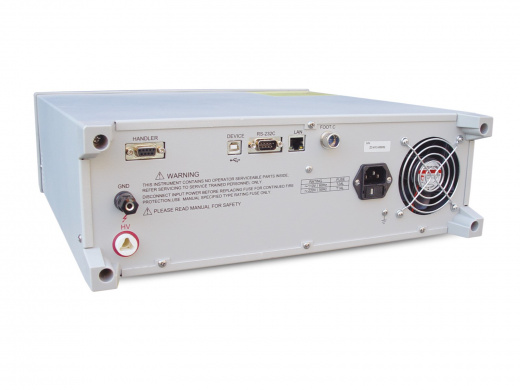

| Интерфейсы | HANDLER, RS-232C, USB DEVICE, USB HOST, LAN |
| Электропитание | 220 В ±10%, 50/60 Гц ±5% |
| Потребляемая мощность | ≤ 200 ВА |
| Рабочая температура | 0 – 40 °C |
| Рабочая влажность | ≤ 75% RH |
| Стандарты безопасности | IEC61010-1:2001, IEC61326-2-1:2005 |
Применение и назначение TECHMIZE TH2883-5
- Производство трансформаторов и дросселей – выявление витковых замыканий, обрывов и дефектов изоляции в обмотках силовых и импульсных трансформаторов.
- Производство электродвигателей и генераторов – контроль качества обмоток статоров и роторов на этапе производства и при входном контроле.
- Производство катушек индуктивности и соленоидов – обнаружение межвитковых замыканий и нарушений изоляции в высокочастотных и силовых катушках.
- Ремонт и сервисное обслуживание – диагностика состояния обмоток в процессе ремонта электрических машин и трансформаторного оборудования.
Ключевые особенности TECHMIZE TH2883-5
- Импульсное напряжение до 5 кВ – позволяет выявлять дефекты изоляции, невидимые при низковольтном тестировании, включая микротрещины и частичные разряды.
- Диапазон индуктивности от 10 мкГн – покрывает большинство практических задач по тестированию обмоток.
- Шаг установки напряжения 10 В – обеспечивает высокую точность настройки для прецизионного тестирования.
- Высокоскоростная дискретизация 200 Мвыб/с – обеспечивает детальный анализ формы импульса, позволяя регистрировать высокочастотные компоненты, характерные для частичных разрядов.
- Запатентованный алгоритм выделения короны – в сочетании с широкополосным аналоговым трактом полностью восстанавливает высокочастотную составляющую сигнала.
- Четыре метода сравнения с эталонной осциллограммой – сравнение по площади, дифференциальной площади, коронному разряду и дифференциальной фазе обеспечивают всестороннюю оценку состояния обмотки.
- Гибкое программирование тестовых процедур – до 20 тестовых процедур с индивидуальными настройками напряжения, числа импульсов и методов сравнения.
- Интуитивный 7-дюймовый TFT-дисплей – цветной экран с высоким разрешением и областью отображения осциллограммы 600×256 пикселей.
- Встроенная статистика результатов – автоматический сбор и отображение статистических данных по результатам тестирования.
- Функция автоматического размагничивания – устраняет остаточную намагниченность перед каждым тестом, повышая точность измерений.
- Широкий набор интерфейсов – HANDLER, RS-232C, USB DEVICE, USB HOST и LAN обеспечивают интеграцию в автоматизированные системы.
