TECHMIZE TH2883-10 – импульсный тестер обмоток с напряжением 500–10000 В (шаг 20 В), энергией импульса 0,5 Дж и минимальной индуктивностью 20 мкГн. Прибор обеспечивает частоту дискретизации 200 Мвыб/с, память 6 кбайт, 7" TFT-дисплей, 4 метода сравнения и интерфейсы USB/RS-232/LAN. Оптимальное решение для высоковольтных испытаний трансформаторов, тяговых двигателей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

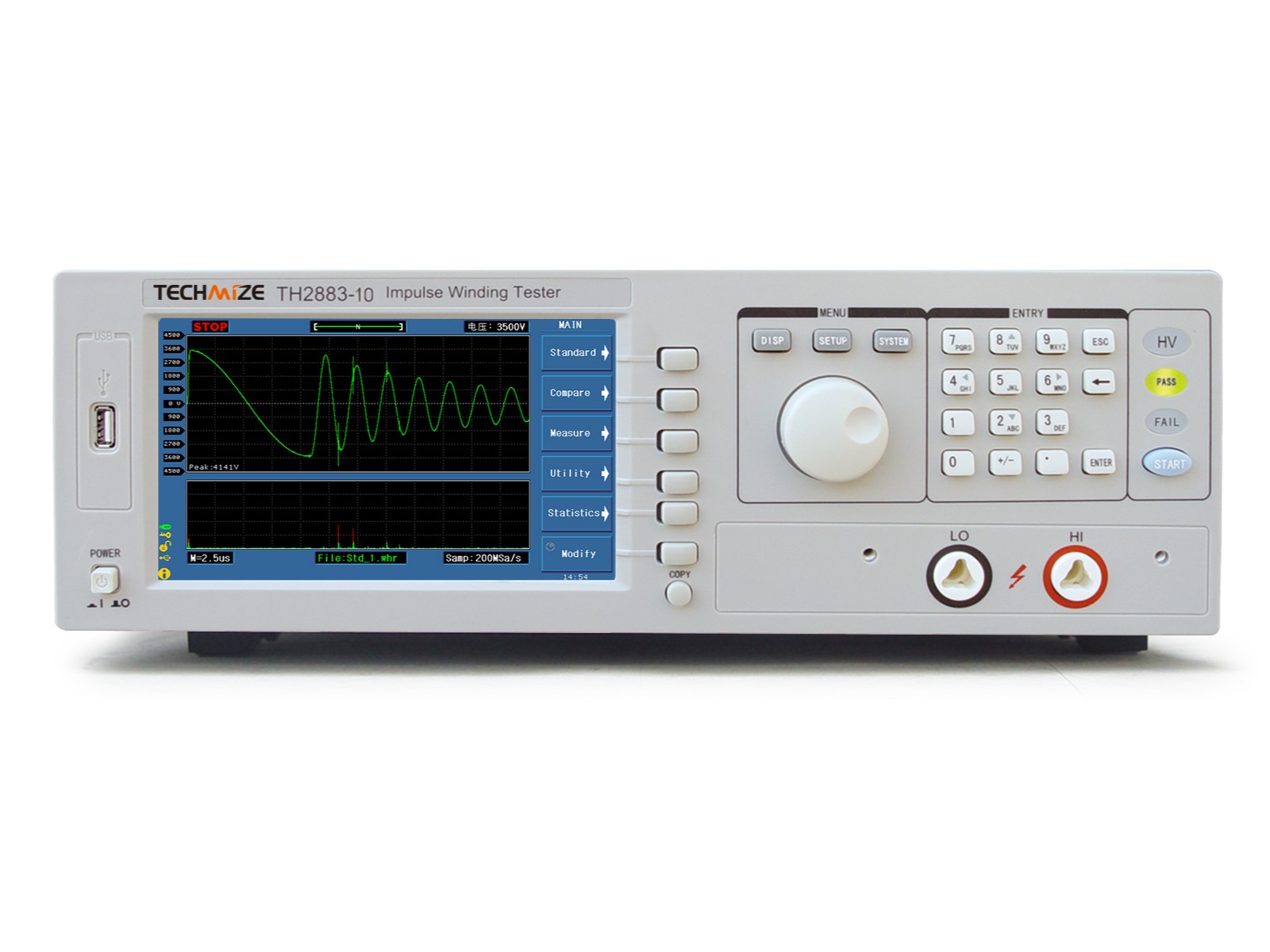

TECHMIZE TH2883-10 Импульсный тестер обмоток 10 кВ
Импульсный тестер обмоток TECHMIZE TH2883-10 представляет собой высоковольтный прибор, предназначенный для обнаружения дефектов изоляции и витковых замыканий в обмотках с повышенными требованиями к электрической прочности. Модель TH2883-10 относится к серии TH2883 и является старшей моделью с максимальным импульсным напряжением до 10 кВ и энергией импульса до 0,5 Дж. Прибор специально разработан для тестирования обмоток высоковольтных трансформаторов, тяговых двигателей, генераторов и другого оборудования, работающего при повышенных напряжениях.
Устройство построено на базе 32-битного процессора и высокоплотной SMD-технологии, оснащено 7-дюймовым TFT-дисплеем с разрешением 800×480 и 65 536 цветами. TH2883-10 использует высокоскоростной аналоговый тракт и запатентованный алгоритм выделения короны для точного воспроизведения высокочастотных компонентов сигнала. Прибор поддерживает до 20 тестовых процедур, до 32 импульсов на тест и до 32 усреднений для повышения помехоустойчивости. Результаты тестирования отображаются с использованием четырёх методов сравнения: по площади, дифференциальной площади, коронному разряду и дифференциальной фазе.
Технические характеристики TECHMIZE TH2883-10
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Импульсное напряжение | 500 В – 10000 В, шаг 20 В |
| Точность напряжения | ±(5% установленного значения + 25 В) |
| Точность обратного считывания | ±(5% фактического значения + 25 В) |
| Диапазон индуктивности | ≥ 20 мкГн |
| Энергия импульса | Макс. 0,5 Дж |
| Скорость измерения | 3 изм/с (при 10 кВ) |
| Максимальное число импульсов | 32 |
| Входное сопротивление | 5 МОм |
| Частота дискретизации | Макс. 200 Мвыб/с, 8 уровней регулировки |
| Разрядность АЦП | 8 бит |
| Глубина памяти | 6 кбайт |
| Усреднение | 1 – 32 |
| Методы сравнения | По площади, дифференциальной площади, коронному разряду, дифференциальной фазе |
| Режимы запуска | Ручной, внешний, шинный, внутренний |
| Дисплей | 7" TFT, 800×480, 65 536 цветов, область осциллограммы 600×256 |
| Память | 20 групп эталонных данных и настроек (внутренняя энергонезависимая), USB-флеш |

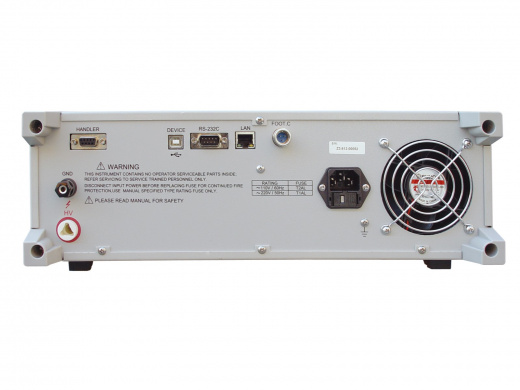

| Интерфейсы | HANDLER, RS-232C, USB DEVICE, USB HOST, LAN |
| Электропитание | 220 В ±10%, 50/60 Гц ±5% |
| Потребляемая мощность | ≤ 200 ВА |
| Рабочая температура | 0 – 40 °C |
| Рабочая влажность | ≤ 75% RH |
| Стандарты безопасности | IEC61010-1:2001, IEC61326-2-1:2005 |
Применение и назначение TECHMIZE TH2883-10
- Тестирование высоковольтных трансформаторов – выявление дефектов изоляции в обмотках силовых и импульсных трансформаторов с высоким напряжением.
- Контроль качества тяговых двигателей и генераторов – обнаружение межвитковых замыканий в обмотках высоковольтного электрооборудования.
- Испытания высоковольтных катушек и дросселей – проверка изоляции компонентов, работающих при напряжениях до 10 кВ.
- Энергетическое оборудование – диагностика состояния изоляции обмоток трансформаторов и реакторов в электроэнергетике.
Ключевые особенности TECHMIZE TH2883-10
- Максимальное импульсное напряжение 10 кВ – позволяет тестировать обмотки с высокой электрической прочностью, выявляя дефекты изоляции, невидимые при более низких напряжениях.
- Энергия импульса до 0,5 Дж – обеспечивает достаточную мощность для обнаружения скрытых дефектов в крупных обмотках.
- Шаг установки напряжения 20 В – позволяет точно подбирать напряжение для каждого типа обмоток.
- Высокоскоростная дискретизация 200 Мвыб/с – обеспечивает детальный анализ формы импульса и регистрацию высокочастотных компонентов.
- Запатентованный алгоритм выделения короны – в сочетании с широкополосным аналоговым трактом полностью восстанавливает высокочастотную составляющую сигнала.
- Четыре метода сравнения с эталонной осциллограммой – сравнение по площади, дифференциальной площади, коронному разряду и дифференциальной фазе.
- Гибкое программирование тестовых процедур – до 20 тестовых процедур с индивидуальными настройками для различных типов изделий.
- Интуитивный 7-дюймовый TFT-дисплей – цветной экран с высоким разрешением и областью отображения осциллограммы 600×256 пикселей.
- Функция автоматического размагничивания – устраняет остаточную намагниченность перед каждым тестом, повышая точность измерений.
- Широкий набор интерфейсов – HANDLER, RS-232C, USB DEVICE, USB HOST и LAN обеспечивают интеграцию в автоматизированные системы.
- Скорость измерения 3 изм/с при 10 кВ – обеспечивает стабильность и точность при высоковольтных испытаниях.
