TECHMIZE TH2883-1 – импульсный тестер обмоток с напряжением 30–1200 В (шаг 5 В), энергией импульса 0,02 Дж и минимальной индуктивностью 1 мкГн. Обеспечивает частоту дискретизации 200 Мвыб/с, память 6 кбайт, 7" TFT-дисплей, 4 метода сравнения и интерфейсы USB/RS-232/LAN. Идеален для тестирования низкоиндуктивных катушек импульсных источников питания и высокочастотных трансформаторов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

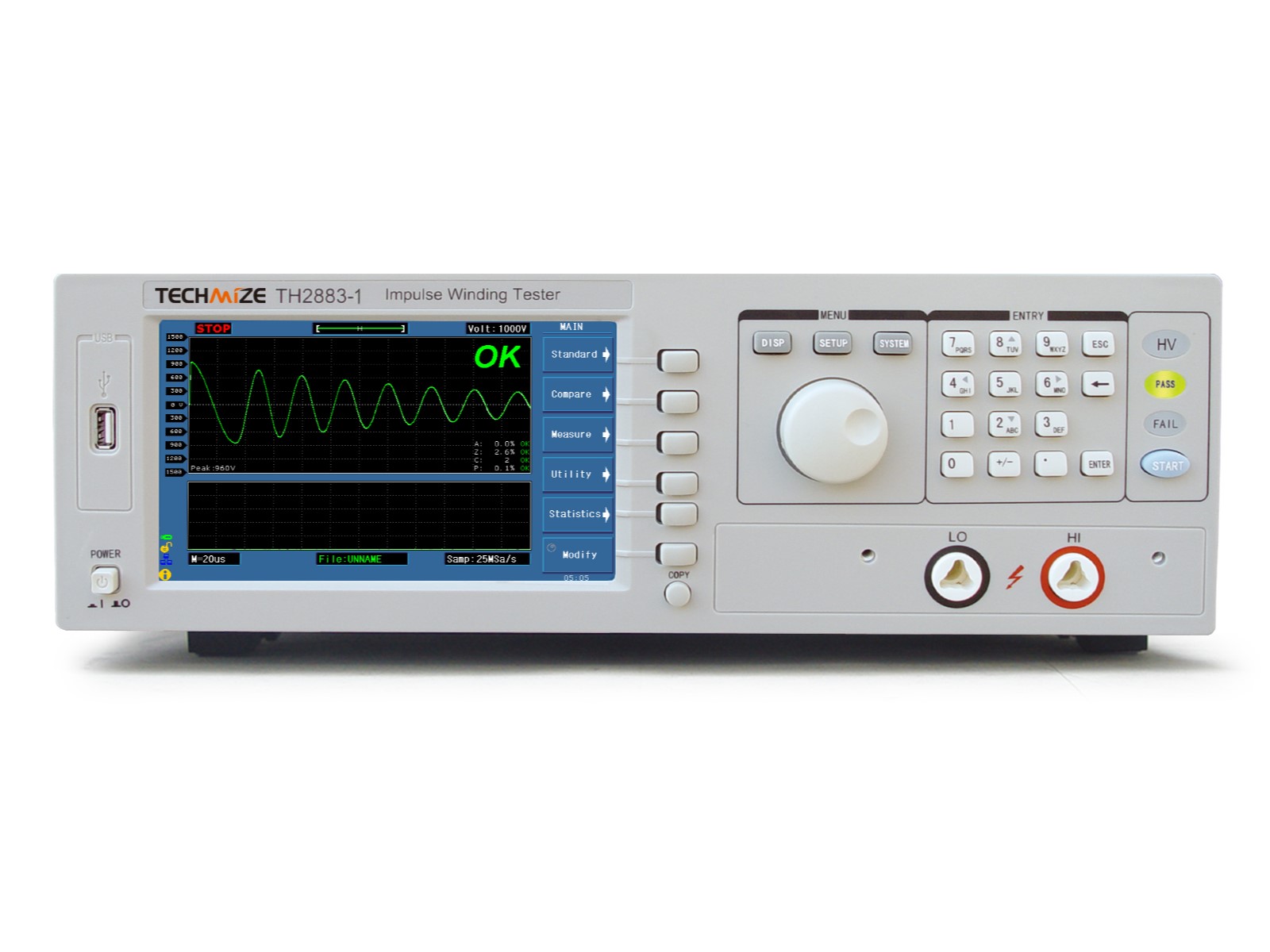

TECHMIZE TH2883-1: Импульсный тестер обмоток 1200 В
Импульсный тестер обмоток TECHMIZE TH2883-1 представляет собой высокочувствительный прибор, специально разработанный для тестирования обмоток с низкой индуктивностью — от 1 мкГн. Модель TH2883-1 относится к серии TH2883 и генерирует импульсное напряжение от 30 В до 1200 В с шагом 5 В, что делает её идеальным инструментом для контроля катушек индуктивности, используемых в импульсных источниках питания, высокочастотных трансформаторах и дросселях. Прибор обеспечивает максимальную энергию импульса 0,02 Дж, что гарантирует неразрушающий контроль состояния изоляции даже для самых чувствительных компонентов.
Устройство построено на базе 32-битного процессора и высокоплотной SMD-технологии, оснащено 7-дюймовым TFT-дисплеем с разрешением 800×480 и 65 536 цветами. TH2883-1 использует высокоскоростной аналоговый тракт и запатентованный алгоритм выделения короны для точного воспроизведения высокочастотных компонентов сигнала. Прибор поддерживает до 20 тестовых процедур, до 32 импульсов на тест и до 32 усреднений для повышения помехоустойчивости. Результаты тестирования отображаются с использованием четырёх методов сравнения: по площади, дифференциальной площади, коронному разряду и дифференциальной фазе.
Технические характеристики TECHMIZE TH2883-1
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Импульсное напряжение | 30 В – 1200 В, шаг 5 В |
| Точность напряжения | ±(5% установленного значения + 5 В) |
| Точность обратного считывания | ±(5% фактического значения + 5 В) |
| Диапазон индуктивности | ≥ 1 мкГн |
| Энергия импульса | Макс. 0,02 Дж |
| Скорость измерения | 6 изм/с |
| Максимальное число импульсов | 32 |
| Входное сопротивление | 5 МОм |
| Частота дискретизации | Макс. 200 Мвыб/с, 8 уровней регулировки |
| Разрядность АЦП | 8 бит |
| Глубина памяти | 6 кбайт |
| Усреднение | 1 – 32 |
| Методы сравнения | По площади, дифференциальной площади, коронному разряду, дифференциальной фазе |
| Режимы запуска | Ручной, внешний, шинный, внутренний |
| Дисплей | 7" TFT, 800×480, 65 536 цветов, область осциллограммы 600×256 |
| Память | 20 групп эталонных данных и настроек (внутренняя энергонезависимая), USB-флеш |

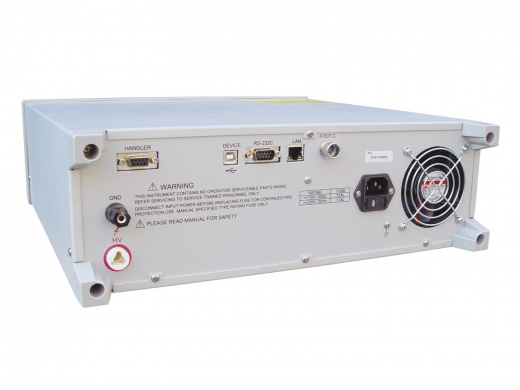

| Интерфейсы | HANDLER, RS-232C, USB DEVICE, USB HOST, LAN |
| Электропитание | 220 В ±10%, 50/60 Гц ±5% |
| Потребляемая мощность | ≤ 200 ВА |
| Рабочая температура | 0 – 40 °C |
| Рабочая влажность | ≤ 75% RH |
| Стандарты безопасности | IEC61010-1:2001, IEC61326-2-1:2005 |
Применение и назначение TECHMIZE TH2883-1
- Тестирование катушек индуктивности для импульсных источников питания – выявление межвитковых замыканий и дефектов изоляции в низкоиндуктивных компонентах.
- Контроль качества высокочастотных трансформаторов – обнаружение витковых замыканий и обрывов в обмотках с минимальной индуктивностью 1 мкГн.
- Производство дросселей и соленоидов – проверка состояния изоляции в чувствительных компонентах с низкой энергией импульса.
- Научные исследования и разработки – анализ характеристик изоляции новых материалов и конструкций обмоток.
Ключевые особенности TECHMIZE TH2883-1
- Минимальное импульсное напряжение 30 В – позволяет тестировать сверхчувствительные компоненты без риска повреждения, что особенно важно для низковольтных цепей.
- Минимальная тестируемая индуктивность 1 мкГн – обеспечивает возможность контроля самых малых катушек индуктивности, используемых в высокочастотной электронике.
- Шаг установки напряжения 5 В – обеспечивает высокую точность настройки для прецизионного тестирования.
- Низкая энергия импульса 0,02 Дж – гарантирует неразрушающий контроль даже для самых чувствительных обмоток.
- Запатентованный алгоритм выделения короны – в сочетании с широкополосным аналоговым трактом полностью восстанавливает высокочастотную составляющую сигнала, давая подробную информацию о состоянии изоляции.
- Четыре метода сравнения с эталонной осциллограммой – сравнение по площади, дифференциальной площади, коронному разряду и дифференциальной фазе обеспечивают всестороннюю оценку состояния обмотки.
- Гибкое программирование тестовых процедур – до 20 тестовых процедур с индивидуальными настройками напряжения, числа импульсов и методов сравнения.
- Интуитивный 7-дюймовый TFT-дисплей – цветной экран с высоким разрешением и областью отображения осциллограммы 600×256 пикселей.
- Функция автоматического размагничивания – устраняет остаточную намагниченность перед каждым тестом, повышая точность и воспроизводимость измерений.
- Широкий набор интерфейсов – HANDLER, RS-232C, USB DEVICE, USB HOST и LAN обеспечивают интеграцию в автоматизированные системы.
