TECHMIZE TH2840BX – автоматическая система тестирования трансформаторов с расширенным частотным диапазоном 20 Гц – 2 МГц, точностью 0,05% и 20 тестовыми контактами. Прибороснащён 10,1" сенсорным экраном, двухпроцессорной архитектурой на Linux, скоростью до 1800 изм/с, встроенным источником смещения ±40 В / ±100 мА / 2 А и интерфейсами LAN/USB/RS-232.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
TECHMIZE TH2840BX: Автоматическая система тестирования трансформаторов 2 МГц

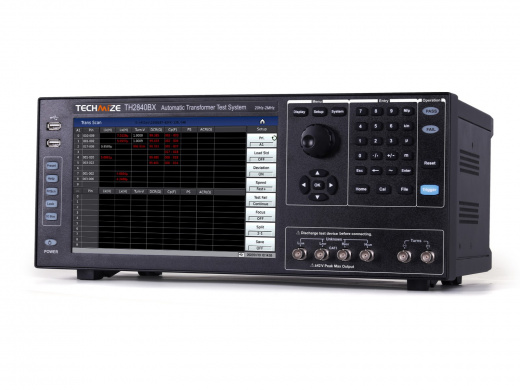

Автоматическая система тестирования трансформаторов TECHMIZE TH2840BX представляет собой флагманский высокочастотный прибор, предназначенный для комплексного сканирующего анализа параметров трансформаторов, катушек индуктивности и других пассивных компонентов в расширенном частотном диапазоне. Модель TH2840BX относится к серии TH2840X и построена на инновационной двухпроцессорной архитектуре с операционной системой Linux, что обеспечивает разделение задач тестирования и отображения для достижения максимальной производительности. Прибор обеспечивает базовую точность 0,05% и частотный диапазон от 20 Гц до 2 МГц, что делает его идеальным инструментом для тестирования высокочастотных трансформаторов, сетевых компонентов и импульсных устройств, работающих на повышенных частотах.

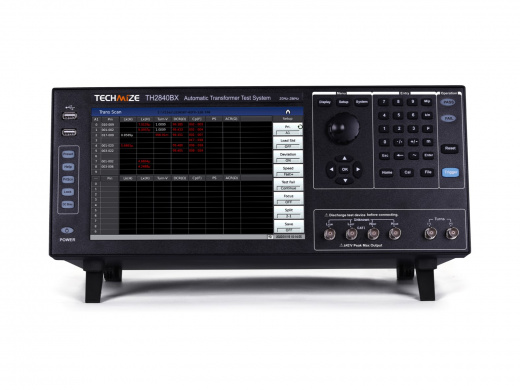

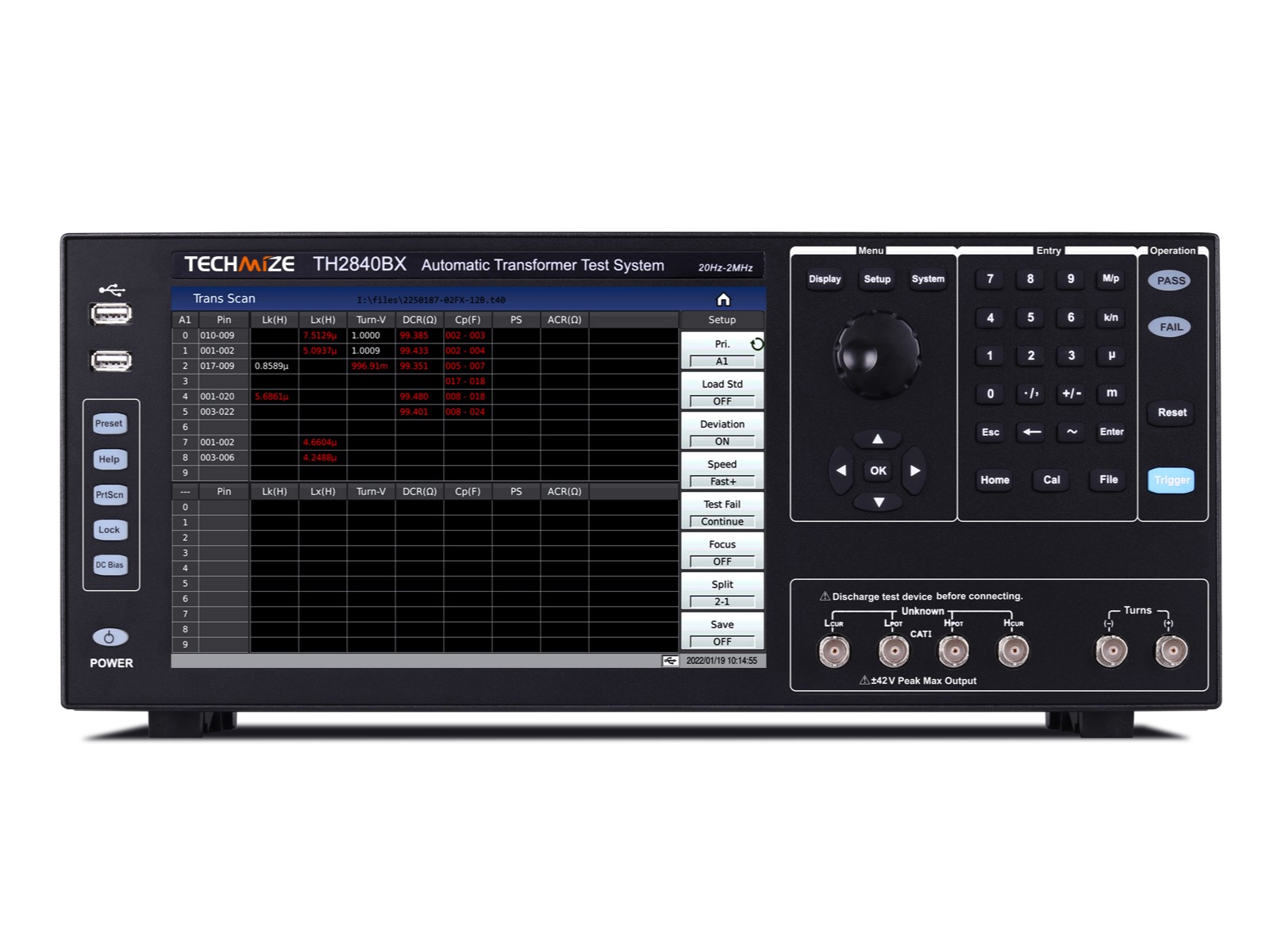

Устройство оснащено 10,1-дюймовым емкостным сенсорным экраном, который позволяет отображать все настройки тестовых контактов, условия тестирования, последовательные и параллельные соединения контактов и настройки баланса на одном экране, что значительно упрощает процесс настройки. TH2840BX поддерживает работу с внешней сканирующей фикстурой TH1806B на 20 тестовых контактов и обеспечивает скорость тестирования до 1800 измерений в секунду (0,56 мс) без учёта времени срабатывания реле. Встроенный источник смещения ±40 В / ±100 мА / 2 А и тестовый уровень до 20 Вскз позволяют моделировать реальные рабочие режимы компонентов.
Технические характеристики TECHMIZE TH2840BX
| Параметр | Значение |
|---|---|
| Количество тестовых контактов | 20 PIN (через TH1806) |
| Диапазон частот тестового сигнала | 20 Гц – 2 МГц |
| Точность по частоте | 0,01% |
| Разрешение по частоте | 0,1 мГц – 1 Гц (в зависимости от диапазона) |
| Уровень AC тестового сигнала (напряжение) | 5 мВскз – 20 Вскз (≤1 МГц); 5 мВскз – 15 Вскз (>1 МГц) |
| Уровень AC тестового сигнала (ток) | 50 мкАскз – 100 мАскз |
| Режимы тестового сигнала | Номинальное значение (ALC OFF), Постоянное значение (ALC ON) |
| Выходное сопротивление источника | 30 Ом, 100 Ом |
| Встроенный источник смещения (напряжение) | 0 – ±40 В |
| Встроенный источник смещения (ток) | 0 – ±100 мА |
| Встроенный источник тока (опционально) | 0 – 2 А |
| Напряжение теста DCR | 100 мВ – 20 В |
| Ток теста DCR | 0 – 100 мА |
| Основная точность | 0,05% |
| Скорость измерения (при ≥10 кГц) | Быстрый+: 1 мс; Быстрый: 3,3 мс; Средний: 90 мс; Медленный: 220 мс |
| Измеряемые параметры (LCR) | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
| Измеряемые параметры (DC) | RDC, VDC, IDC |
| Измеряемые параметры (трансформатор) | Cs/Cp, Ls/Lp, DCR, Zx, Rs/Rp, D, Q, dZ, Lk, Phase, Balance, Turns-Ratio, Turns |
| Диапазон отображения DCR | 0,001 мОм – 99,9999 МОм |
| Диапазон отображения коэффициента трансформации | 1:0,001 – 1000:1 |
| Эквивалентная схема | Последовательная, Параллельная |
| Режим диапазона | Автоматический, Фиксированный |
| Количество усреднений | 1–255 (индивидуально для каждого параметра) |
| Функция калибровки | Разомкнутая, Короткозамкнутая, Нагрузочная |
| Компаратор | GOOD/NG, сортировка по контактам |
| Память (внутренняя) | Около 100 МБ энергонезависимой памяти |
| Дисплей | 10,1" емкостной сенсорный TFT, 1280×800, 16:9 |

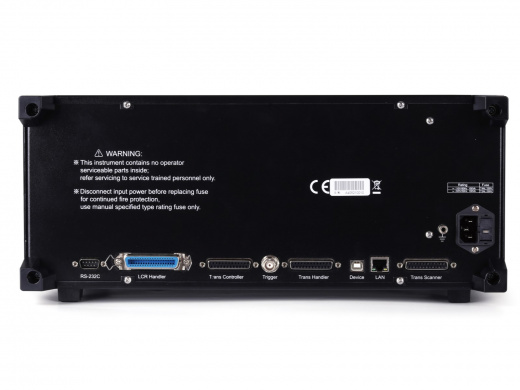

| Интерфейсы | LAN, USB HOST (2 порта), USB DEVICE, RS-232C, HANDLER, EXTERNAL DC BIAS |
| Вес | 11 кг |
Применение и назначение TECHMIZE TH2840BX
- Тестирование высокочастотных трансформаторов: анализ параметров трансформаторов для импульсных источников питания, работающих на частотах до 2 МГц, с максимальной точностью.
- Комплексное тестирование сетевых трансформаторов: измерение коэффициента трансформации, индуктивности рассеяния, DCR и других параметров для высокоскоростных линий связи.
- Многоканальное тестирование пассивных компонентов: одновременное сканирование параметров L, C, R в многоэлементных схемах с частотой до 2 МГц.
- Исследования и разработки: прецизионный анализ характеристик трансформаторов и катушек на этапе проектирования высокочастотных устройств.
Ключевые особенности TECHMIZE TH2840BX
- Максимальная частота тестирования 2 МГц – расширенный частотный диапазон позволяет тестировать высокочастотные трансформаторы и катушки в условиях, максимально приближенных к реальным рабочим частотам.
- Двухпроцессорная архитектура с Linux – тестирование и отображение выполняются независимо, обеспечивая максимальную скорость до 1800 изм/с.
- Тестовый уровень до 20 Вскз – обеспечивает возможность тестирования компонентов при повышенных напряжениях для выявления скрытых дефектов.
- Встроенный источник смещения ±40 В / ±100 мА / 2 А – позволяет моделировать рабочие режимы с постоянным током подмагничивания без внешних источников.
- Интуитивная графическая настройка контактов – страница настройки с графическим отображением контактов упрощает конфигурацию сложных многообмоточных трансформаторов.
- Расширенная функция баланса – улучшенный алгоритм балансировки с возможностью настройки от 5 до 10 точек для более точного анализа.
- Электронные переключатели диапазонов – обеспечивают высокую скорость, долгий срок службы и бесшумную работу.
- Встроенная LCR-функция – возможность работы в режиме прецизионного LCR-метра для тестирования отдельных компонентов.
- Большой объём встроенной памяти – около 100 МБ для хранения настроек и эталонных данных, а также поддержка USB-накопителей.
- Поддержка форматов файлов ранних моделей – совместимость с файлами настроек предыдущих поколений для обеспечения преемственности.
- Интерфейсы для автоматизации – LAN, USB HOST, USB DEVICE, RS-232C и HANDLER обеспечивают полную интеграцию в автоматизированные системы.
