TECHMIZE TH2829CX – флагманская автоматическая система тестирования трансформаторов с частотой 20 Гц – 1 МГц, точностью 0,05% и поддержкой 20 контактов. Прибор оснащён 7" TFT-дисплеем, встроенным источником смещения 0–100 мА / 0–10 В, скоростью до 75 изм/с и интерфейсами LAN/USB/RS-232. Оптимален для высокочастотных трансформаторов, сетевых компонентов и исследовательских задач.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
TECHMIZE TH2829CX: Автоматическая система тестирования трансформаторов 1 МГц
Автоматическая система тестирования трансформаторов TECHMIZE TH2829CX представляет собой флагманский высокоточный прибор, предназначенный для комплексного анализа параметров трансформаторов, катушек индуктивности и других пассивных компонентов в расширенном частотном диапазоне. Модель относится к серии TH2829X и построена на базе 32-битного процессора с использованием передовой технологии цифрового синтеза частоты (DDS) и высокопроизводительного измерительного ядра. Прибор обеспечивает базовую точность 0,05% для LCR-параметров и 0,1% для DCR и коэффициента трансформации, а частота тестового сигнала достигает 1 МГц, что делает его идеальным инструментом для тестирования высокочастотных трансформаторов, сетевых компонентов и импульсных устройств.

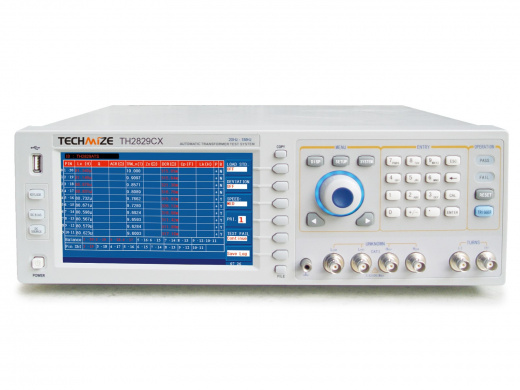

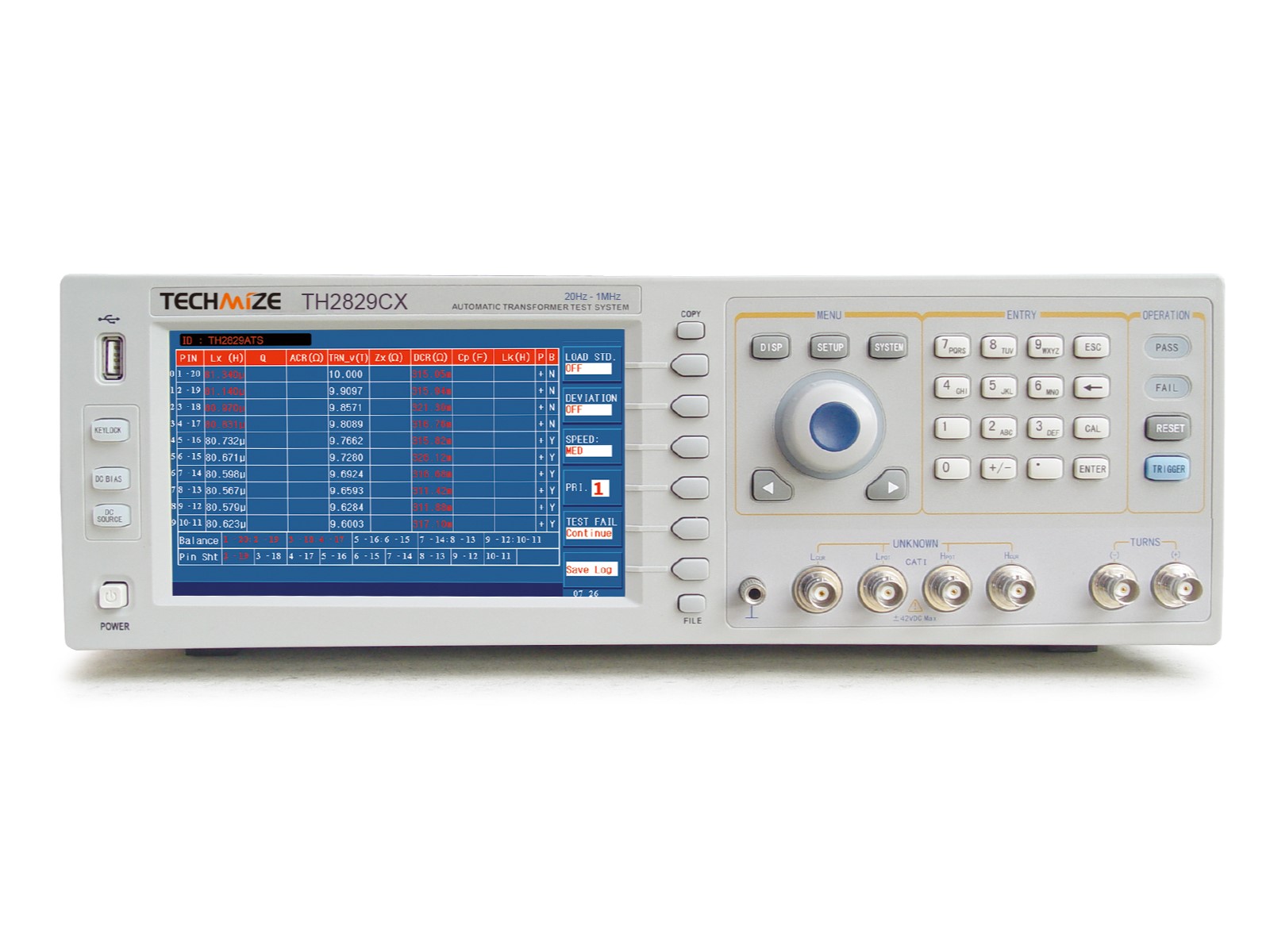

Устройство оснащено 7-дюймовым TFT-дисплеем с разрешением 800х480 и 16:9 широкоэкранным форматом, что обеспечивает комфортную визуализацию результатов всех тестовых параметров на одном экране. TH2829CX поддерживает работу со сканирующими фикстурами TH1901A/B и TH1805A/B, позволяя тестировать до 20 контактов, а также оснащена встроенным источником смещения 0–100 мА / 0–10 В и опциональным источником тока до 1 А или 2 А. TH2829CX является идеальным выбором для предприятий, работающих с высокочастотными компонентами и требующих максимальной точности и гибкости тестирования.
Технические характеристики TECHMIZE TH2829CX
| Параметр | Значение |
|---|---|
| Количество тестовых контактов | 20 PIN |
| Диапазон частот тестового сигнала | 20 Гц – 1 МГц |
| Разрешение по частоте | 0,5 мГц |
| Точность по частоте | 0,01% |
| Уровень AC тестового сигнала | 5 мВ – 2 Вскз (опция до 10 Вскз) |
| Разрешение уровня сигнала | 100 мкВ |
| Режим постоянного уровня | 50 мкА – 100 мАскз |
| Выходное сопротивление источника | 10 Ом, 30 Ом, 50 Ом, 100 Ом |
| Встроенный источник смещения | 0–100 мА / 0–10 В |
| Опциональный источник смещения | 0–1 А (TH2901) / 0–2 А (TH2902) |
| Основная точность (LCR) | 0,05% |
| Основная точность (DCR, коэффициент трансформации) | 0,1% |
| Измеряемые параметры трансформатора | Коэффициент трансформации, число витков, фаза, L, C, Lk, Q, ACR, DCR, баланс, замыкание выводов, диод P/N |
| Измеряемые параметры LCR | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, коэффициент трансформации, фаза, Lk |
| Скорость измерения (при ≥10 кГц) | Быстрый: 75 изм/с (13 мс); Средний: 11 изм/с (90 мс); Медленный: 2,7 изм/с (370 мс) |
| Эквивалентная схема | Последовательная, Параллельная |
| Режим диапазона | Автоматический, Фиксированный |
| Режим запуска | Внутренний, Ручной, Внешний, Шинный |
| Количество усреднений | 1–255 |
| Функция калибровки | Разомкнутая, Короткозамкнутая, Нагрузочная |
| Компаратор | 10-биновая сортировка (BIN1–BIN9, NG, AUX) |
| Память | Внутренняя: 100 наборов; USB: 500 наборов (CSV, GIF) |
| Дисплей | 7" TFT LCD, 800×480, 16:9 |

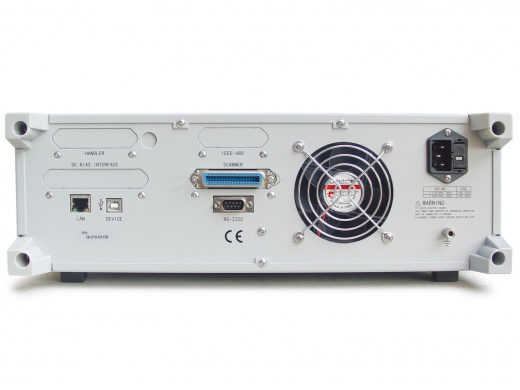

| Интерфейсы | LAN, GPIB (опция), USB HOST, USB DEVICE, RS-232C, SCANNER |
| Потребляемая мощность | Макс. 80 ВА |
| Рабочая температура / влажность | 0–40 °C, ≤ 90% RH |
| Габариты (Ш×В×Г) | 430×185×473 мм |
| Вес | Прибл. 13 кг |
Применение и назначение TECHMIZE TH2829CX
- Тестирование высокочастотных трансформаторов – анализ параметров трансформаторов для импульсных источников питания, работающих на частотах до 1 МГц, с максимальной точностью.
- Комплексное тестирование сетевых трансформаторов – измерение коэффициента трансформации, индуктивности рассеяния, DCR и других параметров для высокоскоростных линий связи.
- Многоканальное тестирование пассивных компонентов – одновременное сканирование параметров L, C, R в многоэлементных схемах с частотой до 1 МГц.
- Исследования и разработки – прецизионный анализ характеристик трансформаторов и катушек на этапе проектирования и отладки высокочастотных устройств.
Ключевые особенности TECHMIZE TH2829CX
- Максимальная частота тестирования 1 МГц – расширенный частотный диапазон позволяет тестировать высокочастотные трансформаторы и катушки в условиях, максимально приближенных к реальным рабочим частотам.
- Высокая точность 0,05% – гарантирует прецизионное измерение LCR-параметров на всех частотах, что критично для высокоточных компонентов.
- Интегрированное LCR-ядро – обеспечивает возможность работы как в режиме сканирования трансформаторов, так и в режиме высокоточного LCR-метра.
- Высокая скорость тестирования до 75 изм/с – быстрый режим (13 мс) позволяет проводить массовый контроль на высокопроизводительных линиях.
- Встроенный источник смещения – встроенный источник 0–100 мА / 0–10 В и опциональный источник до 2 А позволяют моделировать рабочие режимы компонентов.
- Улучшенное тестирование слабосвязанных трансформаторов – специальные алгоритмы обеспечивают высокую точность измерений для трансформаторов с малым коэффициентом связи.
- Совместимость со сканирующими фикстурами – поддержка фикстур TH1901A/B и TH1805A/B для автоматизации тестирования до 20 контактов.
- 10-биновая сортировка – гибкая система компаратора с индикацией PASS/FAIL для автоматической сортировки компонентов.
- Расширенные возможности хранения – до 100 наборов во внутренней памяти и 500 наборов на USB-накопителе, включая CSV и GIF.
- Поддержка LAN и удалённого управления – интеграция в автоматизированные системы через LAN, GPIB (опция), RS-232C и USB.
