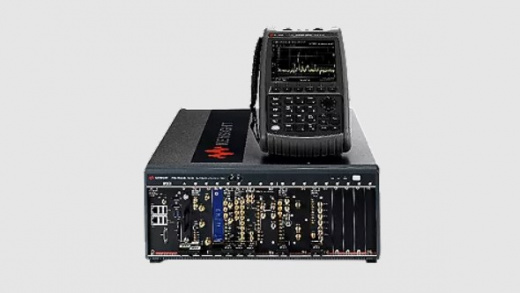

Keysight S7980A Система сбора данных

Keysight S7980A: Запись и воспроизведение.

Keysight S7980A — это высокоэффективное решение, разработанное для тестирования современных радиочастотных (РЧ) систем. Данное решение S7980A, по сути, представляет собой комплексную, транспортабельную систему, которая объединяет функционал высококачественной записи реальной сигнальной среды, ее глубокого анализа и последующего высокоточного воспроизведения. Решение S7980A Keysight позволяет инженерам проводить все этапы тестирования в одном удобном устройстве. С помощью S7980A можно записывать продолжительные сигналы, просматривать данные, выбирать интересующие фрагменты и воспроизводить их для создания реалистичной тестовой среды. S7980A Keysight обеспечивает достоверную эмуляцию РЧ-окружения, что значительно ускоряет и упрощает процесс тестирования.

Преимущества Keysight S7980A

• S7980A — универсальная система: Решение S7980A объединяет функции записи и воспроизведения в одном шасси. Это исключает необходимость использования нескольких отдельных приборов и упрощает рабочий процесс. Транспортабельный форм-фактор S7980A делает его удобным для использования как в лаборатории, так и в полевых условиях.
• Высочайшая точность S7980A: Система S7980A обеспечивает высокоточную запись и воспроизведение. Для записи используется аналого-цифровой преобразователь (АЦП) M9203A с 12-битным разрешением, а для воспроизведения — векторный генератор сигналов (vector signal generator) M9383A. Система S7980A позволяет проводить автоматическую калибровку для устранения постоянной составляющей и искажений, обеспечивая высококачественную запись.
• Широкие возможности S7980A: S7980A-020 и S7980A-044 имеют широкий частотный диапазон. Максимальная полоса пропускания для записи составляет до 320 МГц, а для воспроизведения — до 400 МГц. Система S7980A оснащена модулем синхронизации NI 6638H, который обеспечивает точные временные метки на основе GPS, что критически важно для синхронной записи.
• Простота использования S7980A: Программное обеспечение Record Playback Manager (RPM), предустановленное на хост-ПК, имеет интуитивно понятный интерфейс с четкой последовательностью шагов, что превращает сложный процесс настройки и выполнения задач в простую операцию.

Применение Keysight S7980A

Решение S7980A идеально подходит для широкого спектра задач, где требуется точный сбор данных и их последующее воспроизведение для тестирования.

• Эмуляция РЧ-среды: S7980A позволяет записывать сигналы в реальных условиях и затем воспроизводить их в тестовой камере. Это дает инженерам полный контроль над частотой и амплитудой.
• Беспроводные системы: S7980A используется для записи сигналов новых беспроводных форматов с широкой полосой пропускания и агрегированными несущими. Благодаря точному временному контролю система S7980A идеально подходит для задач, требующих синхронного захвата данных.
• Обучение и тестирование алгоритмов AI/ML: Решение S7980A обеспечивает сбор больших объемов высококачественных данных из реального мира, которые используются для обучения и тестирования алгоритмов искусственного интеллекта (Artificial Intelligence) и машинного обучения (Machine Learning). После записи S7980A может воспроизводить сигналы с добавлением различных искажений (например, шума или помех).

Комплектация Keysight S7980A

Решение S7980A Keysight представляет собой комплекс, состоящий из модульных инструментов PXIe (PCI eXtensions for Instrumentation), интегрированных в единое шасси. В зависимости от выбранной модели, S7980A может включать следующие ключевые компоненты:

S7980A-020

• анализатор N9938B FieldFox в качестве понижающего преобразователя, расширяющего частотный диапазон до 26,5 ГГц. Также в комплекте модули M9203A (АЦП), M9383A (векторный генератор сигналов), модуль синхронизации NI 6638H, модуль памяти Conduant DM-4M.2 объемом 15,2 ТБ, встроенный ПК-контроллер M9037A и все необходимые кабели и GPS-антенна.

S7980A-044

• Включает анализатор N9961B FieldFox, что расширяет частотный диапазон до 44 ГГц.
• Программное обеспечение: Обе версии S7980A поставляются с предустановленным программным обеспечением N6880AR01 Record Playback Manager (RPM).
