Keysight S7970A Решение для широкополосного потокового воспроизведения

Решение для широкополосного потокового воспроизведения Keysight S7970A: Имитация РЧ-среды.

Keysight S7970A — это специализированное решение, предназначенное для воспроизведения ранее записанных широкополосных данных, которые моделируют реальную радиочастотную (РЧ) среду. Решение Keysight S7970A, по своей сути, представляет собой комплексную систему, объединяющую высокопроизводительные аппаратные компоненты и интуитивно понятное программное обеспечение. Решение S7970A позволяет инженерам проводить тестирование современных РЧ-систем в реалистичных, но при этом полностью контролируемых условиях.

Преимущества Keysight S7970A

• S7970A — это самодостаточная система: Решение S7970A Keysight поставляется в удобном и транспортабельном корпусе, что обеспечивает его легкую настройку и использование как в лаборатории, так и в полевых условиях.
• Ключевой компонент S7970A: В основе решения S7970A лежит модульный СВЧ-генератор сигналов (microwave signal generator) M9383A PXIe. Этот высокопроизводительный компонент S7970A обеспечивает частотный диапазон от 1 МГц до 20 ГГц или 44 ГГц, а также полосу пропускания потоковой модуляции до 400 МГц.
• Высочайшая точность воспроизведения: S7970A способен воспроизводить сигналы с высокой степенью достоверности (high-fidelity) благодаря комплексным коррекциям, которые производятся в системе в режиме реального времени. Встроенные фильтры FIR (Finite Impulse Response) и ресемплер позволяют корректировать амплитуду и временной перекос, обеспечивая ровную амплитудную характеристику по всей полосе пропускания. Система S7970A также автоматически компенсирует дисбаланс I/Q, который может возникать из-за небольших различий в кабелях, что предотвращает появление паразитного постоянного тока (DC) в центре полосы воспроизведения.
• Интуитивно понятное программное обеспечение: Программное обеспечение Record and Playback Manager (RPM) имеет структурированный рабочий процесс, который делает сложную настройку и выполнение задач простым и удобным.

Применение Keysight S7970A

Решение S7970A идеально подходит для широкого спектра применений, где требуется тестирование устройств в условиях реальной РЧ-среды.

• Имитация РЧ-среды: S7970A позволяет воссоздать ранее записанные широкополосные сигналы для использования в качестве фонового РЧ-тестирования на полигоне или в безэховой камере.
• Обучение и тестирование алгоритмов AI/ML: S7970A используется для создания и тестирования алгоритмов искусственного интеллекта (Artificial Intelligence) и машинного обучения (Machine Learning). Благодаря возможности записи сигналов из реального мира и последующего воспроизведения с добавлением искажений (например, многолучевого распространения или помех), S7970A обеспечивает высококачественные данные для обучения алгоритмов.

Комплектация Keysight S7970A

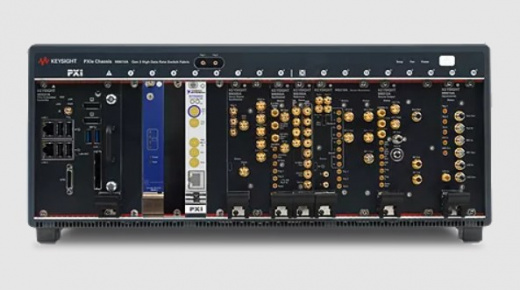

Решение S7970A Keysight представляет собой комплекс, состоящий из нескольких модульных инструментов, интегрированных в единое шасси PXIe (PCI eXtensions for Instrumentation).

S7970A-020 включает:

• Заранее сконфигурированный модульный генератор сигналов M9383A PXIe с диапазоном настройки от 1 МГц до 20 ГГц.
• Модуль памяти Conduant DM-4M.2 PXIe объемом 15,2 ТБ на основе твердотельных накопителей (SSD) NVME.
• Встроенный ПК-контроллер M9037A PXIe под управлением ОС Windows 10.

S7970A-044 включает:

• Включает M9383A с расширенным диапазоном настройки частот от 1 МГц до 44 ГГц.
• Оба варианта S7970A поставляются с предустановленным программным обеспечением N6880AR01 Record Playback Manager (RPM).
