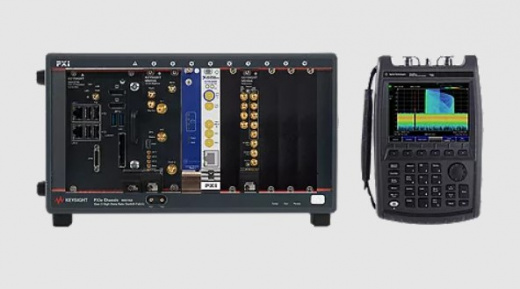

Keysight S7960A Система сбора данных

Решение для широкополосной потоковой записи Keysight S7960A: Запись РЧ-среды.

S7960A — это специализированное решение для записи широкополосных радиочастотных (РЧ) сигналов, разработанное для инженеров и исследователей, которым необходима глубокая и достоверная оценка реальной сигнальной среды. Решение S7960A Keysight представляет собой комплексную, самодостаточную систему, объединяющую высокопроизводительные аппаратные компоненты и интуитивно понятное программное обеспечение. Система S7960A позволяет осуществлять качественную запись реальных сигналов и проводить их детальный анализ в удобном, транспортабельном корпусе. С помощью S7960A инженеры могут быстро и легко записывать длинные файлы сигналов, просматривать данные и выделять интересующие сегменты.

Преимущества Keysight S7960A

• S7960A — это готовое к работе решение: Система S7960A поставляется в транспортабельном корпусе, что обеспечивает ее быструю и легкую настройку для полевых испытаний, а также для работы в лаборатории или в безэховой камере.
• Высокопроизводительные компоненты S7960A: В основе аппаратной части решения S7960A лежит комбинация PXIe-компонентов. В качестве аналого-цифрового преобразователя (АЦП) используется M9203A с 12-битным разрешением и скоростью дискретизации 400 миллионов отсчетов в секунду (Msamples/second). Это позволяет записывать сигналы с полосой пропускания до 320 МГц.
• Гибкие конфигурации S7960A: S7960A предлагает несколько конфигураций для разных частотных диапазонов. Модель S7960A-002 подходит для работы с частотами от постоянного тока до 2 ГГц. Модель S7960A-020 добавляет анализатор N9938B FieldFox, расширяя частотный диапазон до 26,5 ГГц. Модель S7960A-044 включает анализатор N9961B FieldFox, что позволяет работать на частотах до 44 ГГц.
• Точность синхронизации S7960A: Система S7960A оснащена модулем синхронизации NI 6638H, который обеспечивает временную метку на основе GPS и инициирует все системные триггеры. Это гарантирует высочайшую точность записи.
• Интуитивно понятное программное обеспечение S7960A: Программное обеспечение N6880AR01 Record Playback Manager (RPM) предустановлено на хост-ПК S7960A. Оно имеет простой и структурированный рабочий процесс, который превращает сложный процесс настройки и записи в легкую задачу.

Применение Keysight S7960A:

Решение S7960A идеально подходит для широкого спектра задач, где требуется точный сбор и анализ радиочастотных данных.

• Полевые испытания и валидация: S7960A идеально подходит для быстрой установки в полевых условиях с целью записи РЧ-среды для валидации рабочих сценариев, разработки сигналов или записи беспроводных данных.
• Запись помех и беспроводных сигналов: S7960A позволяет захватывать широкополосные сигналы с агрегированными несущими, а его функции синхронизации времени делают возможной временную синхронизацию записей.
• Обучение и тестирование алгоритмов AI/ML: S7960A используется для сбора больших объемов высококачественных данных из реального мира. Эти записи могут быть использованы для обучения и тестирования алгоритмов искусственного интеллекта (Artificial Intelligence) и машинного обучения (Machine Learning), повышая достоверность их работы по сравнению с использованием только симулированных данных.

Комплектация Keysight S7960A:

Решение S7960A Keysight представляет собой комплекс, состоящий из нескольких модульных инструментов, интегрированных в единое шасси PXIe (PCI eXtensions for Instrumentation). Комплектация S7960A зависит от выбранной модели:

• S7960A-002: включает PXIe-шасси M9010A, модули M9203A (АЦП), NI 6638H (синхронизация), M9300A (опорный генератор частоты), модуль хранения данных Conduant DM-4M.2 PXIe объемом 15,2 ТБ и встроенный ПК-контроллер M9037A. В комплект S7960A входят все необходимые кабели и GPS-антенна.
• S7960A-020: включает все компоненты S7960A-002, а также анализатор N9938B FieldFox в качестве внешнего понижающего преобразователя, который расширяет частотный диапазон до 26,5 ГГц.
• S7960A-044: включает все компоненты S7960A-002, но с анализатором N9961B FieldFox, который расширяет частотный диапазон до 44 ГГц.

Все версии S7960A поставляются с предустановленным программным обеспечением N6880AR01 Record Playback Manager (RPM).
