Keysight DAQ970MB 3-слотовый блок сбора данных

Keysight DAQ970MB: Прецизионная 60-канальная система для экспертного сбора данных

Система сбора данных Keysight DAQ970MB представляет собой готовый измерительный комплекс серии Good Multiplexer Bundle, предназначенный для высокоточного многоканального мониторинга физических и электрических величин. В основу DAQ970MB заложено передовое трехслотовое шасси со встроенным прецизионным цифровым мультиметром, имеющим разрешение 6,5 разрядов (22 бита). Модель DAQ970MB ориентирована на работу в современных цифровых средах и оснащена скоростными интерфейсами USB (Universal Serial Bus) и LAN (Local Area Network). Данное решение DAQ970MB обеспечивает лабораторную достоверность результатов и высокую плотность каналов в компактном исполнении.

Комплекс DAQ970MB поддерживает работу с 60 физическими аналоговыми каналами, реализованными через три мультиплексорных модуля. Внутренняя измерительная система DAQ970MB выполняет прецизионную обработку сигналов для измерения напряжения и силы переменного и постоянного тока, сопротивления (поддерживается 2- и 4-проводное сканирование), емкости, частоты и периода. Прибор DAQ970MB обладает специализированными возможностями для температурного анализа: встроенный термопарный опорный узел позволяет напрямую подключать термопары, а встроенные алгоритмы обеспечивают расчет данных для терморезисторов и термисторов.

Скорость сканирования DAQ970MB достигает 80 каналов в секунду, что позволяет отслеживать динамические процессы в режиме реального времени. Максимальное коммутируемое напряжение в системе DAQ970MB составляет 300 В (вольт). Для прецизионного контроля энергопотребления в DAQ970MB предусмотрено 6 выделенных каналов специализированных измерений тока, что исключает необходимость применения внешних шунтирующих устройств.

Преимущества Keysight DAQ970MB

• Максимальная измерительная емкость: Конфигурация DAQ970MB включает три идентичных мультиплексора, что превращает систему в мощный 60-канальный измерительный центр.
• Метрологический класс точности: Встроенный в DAQ970MB 22-битный мультиметр обеспечивает исключительную чувствительность и минимальную погрешность, необходимую для экспертных исследований.
• Универсальная обработка сигналов: DAQ970MB самостоятельно выполняет линеаризацию сигналов с датчиков температуры и проводит проверку диодов, заменяя целый ряд узкоспециализированных приборов.
• Высокая помехоустойчивость: Конструкция модулей в составе DAQ970MB минимизирует перекрестные наводки между каналами, гарантируя чистоту измерительного тракта.
• Простота интеграции: Благодаря поддержке стандартного интерфейса LAN, система DAQ970MB легко встраивается в локальные сети предприятий для удаленного сбора данных и мониторинга.

Комплектация Keysight DAQ970MB

В стандартный комплект поставки DAQ970MB включены следующие компоненты:

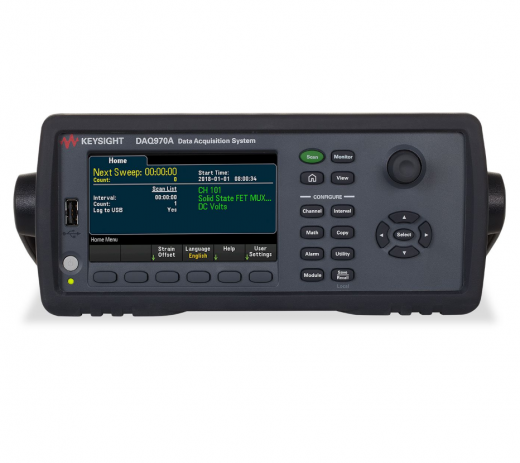

• Базовый блок (мэйнфрейм) DAQ970A с интерфейсами USB и LAN.

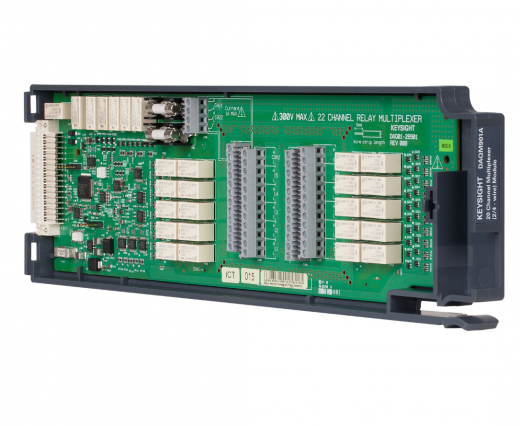

• Три 20-канальных мультиплексорных модуля DAQM901A (суммарно 60 измерительных каналов).
• Встроенный цифровой мультиметр высокого разрешения.
• Встроенный термопарный опорный узел.
• Сертификат калибровки производителя и комплект технической документации на DAQ970MB.

Применение Keysight DAQ970MB

Система DAQ970MB находит широкое применение в электронной промышленности при проведении ресурсных и климатических испытаний многослойных печатных плат. Благодаря высокой плотности каналов, DAQ970MB является оптимальным инструментом для теплового профилирования серверов и систем накопления энергии. В автомобильной отрасли DAQ970MB используется для одновременного мониторинга множества датчиков в процессе верификации бортовых систем. Использование DAQ970MB на производственных линиях позволяет организовать автоматизированный выходной контроль, где требуется одновременная проверка большого количества контрольных точек с сохранением лабораторной точности 6,5-разрядных измерений.

Опции Keysight DAQ970MB
