Модуль Keysight 34950A превращает систему 34980A в мощный цифровой анализатор. 64 канала с поддержкой квитирования, буферная память 64 Кб и прецизионные счетчики на 10 МГц позволяют синхронно управлять сложными электронными узлами и регистрировать быстрые логические события.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

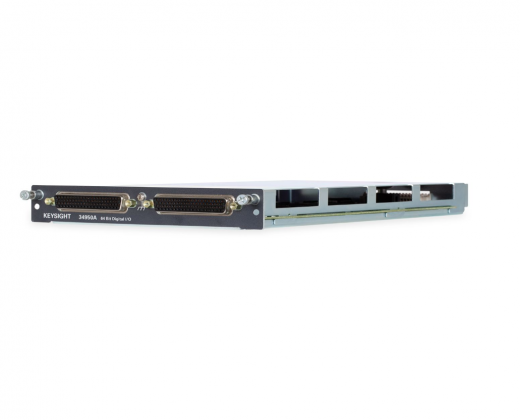

Keysight 34950A: Масштабируемый интерфейс для высокоплотного логического анализа и эмуляции
Модель Keysight 34950A представляет собой высокоплотное решение для цифрового ввода и вывода, интегрируемое в мейнфрейм Keysight 34980A. Данный модуль разработан для инженеров, которым требуется прецизионное управление логическими уровнями и захват данных на высоких скоростях. Устройство оснащено 64 независимыми двунаправленными каналами, сгруппированными в восемь восьмибитных портов. Особенностью Keysight 34950A является наличие встроенной памяти объемом 64 килобайта на каждый банк каналов, что позволяет осуществлять захват и генерацию сложных цифровых последовательностей в реальном времени без участия центрального процессора мейнфрейма.
Технические возможности Keysight 34950A включают поддержку трех различных режимов квитирования (Handshaking), что обеспечивает надежную синхронизацию с внешними устройствами по протоколам стробирования. Прибор работает с логическими уровнями транзисторно-транзисторной логики (TTL) и низковольтной транзисторно-транзисторной логики (LVTTL) с напряжением до 5 вольт. Помимо функций ввода и вывода, в архитектуру 34950A включены два тридцатидвухбитных счетчика с максимальной входной частотой до 10 мегагерц, что расширяет функционал устройства до измерения частоты и подсчета событий в рамках одной измерительной сессии.
Преимущества Keysight 34950A
- Высокая пропускная способность: Поддержка скорости передачи цифровых данных до 5 мегагерц при использовании внешнего тактирования позволяет тестировать современные быстродействующие интерфейсы.
- Масштабируемая память: Выделенный буфер исключает задержки, связанные с работой системной шины, гарантируя непрерывность потока данных при формировании сигналов сложной формы.
- Гибкая конфигурация портов: Каждый из восьми портов может быть независимо назначен на ввод или выход, что упрощает сопряжение с устройствами, имеющими разнонаправленные шины данных.
- Интегрированные счетчики: Наличие прецизионных счетчиков позволяет отказаться от использования дополнительных внешних частотомеров при анализе характеристик тактовых генераторов или датчиков расхода.
- Программируемые пороги: Возможность настройки уровней срабатывания и защиты обеспечивает безопасную работу с чувствительными компонентами на базе программируемых логических интегральных схем (ПЛИС).
Применение Keysight 34950A
Keysight 34950A является ключевым элементом автоматизированных систем тестирования (ATE — Automated Test Equipment) при производстве полупроводниковых приборов и микропроцессорных модулей. В автомобильной электронике прибор применяется для эмуляции сигналов шин управления и мониторинга состояния датчиков в режиме реального времени. Благодаря поддержке скоростного квитирования, модуль эффективно используется для отладки периферийных интерфейсов при разработке встраиваемых систем. В аэрокосмической отрасли он востребован для имитации дискретных команд управления бортовым оборудованием и фиксации быстротечных логических событий в процессе ресурсных испытаний.
Опции Keysight 34950A
| Наименование опции | Описание |
|---|---|
| 34950Т | Клеммная колодка для 64-битных цифровых входов/выходов 34950A и L4450A |
| Y1137A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 1,5 м, 78 контактов, напряжение: 300 В постоянного тока. |
| Y1138A | Трехметровый 78-контактный кабель Dsub, витая пара, полупроводниковая оплетка, экранирование - 300 В |
| Y1142A | Комплект разъемов для пайки с 78-контактным штекером Dsub |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

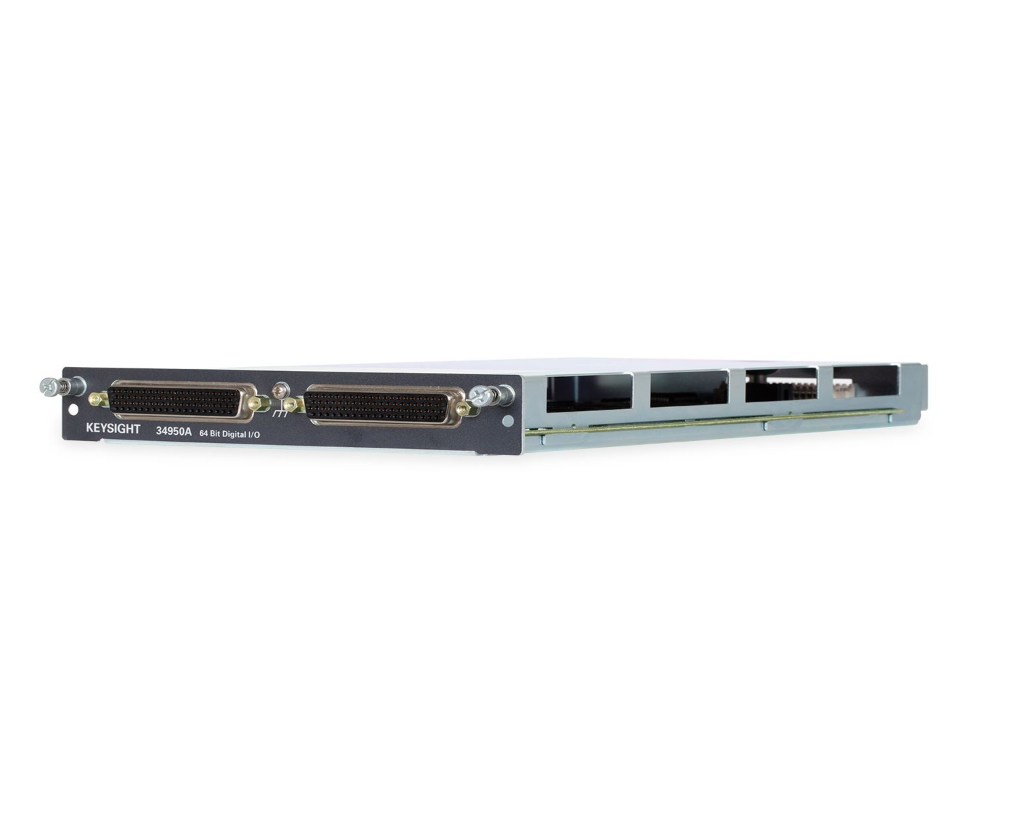

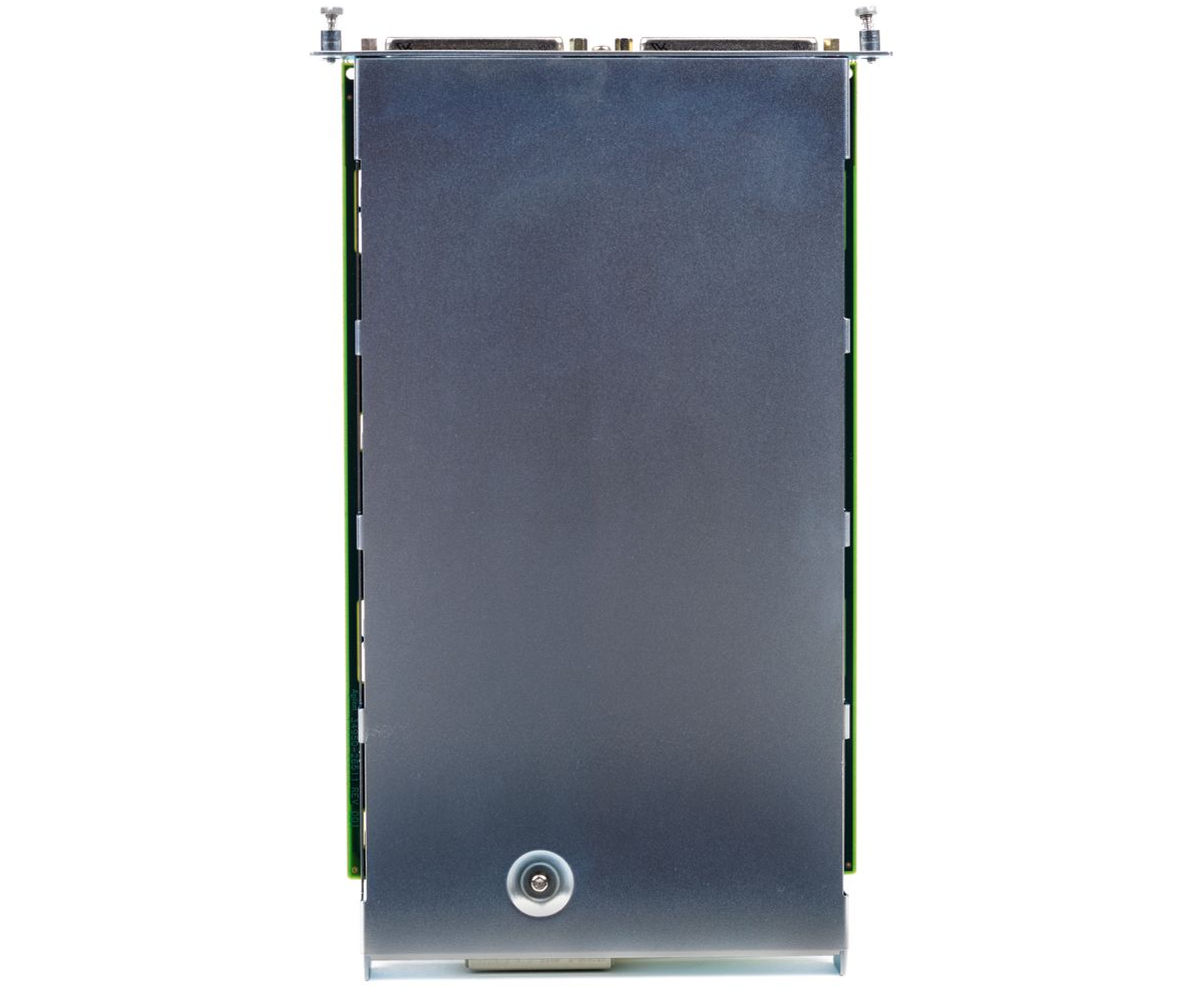

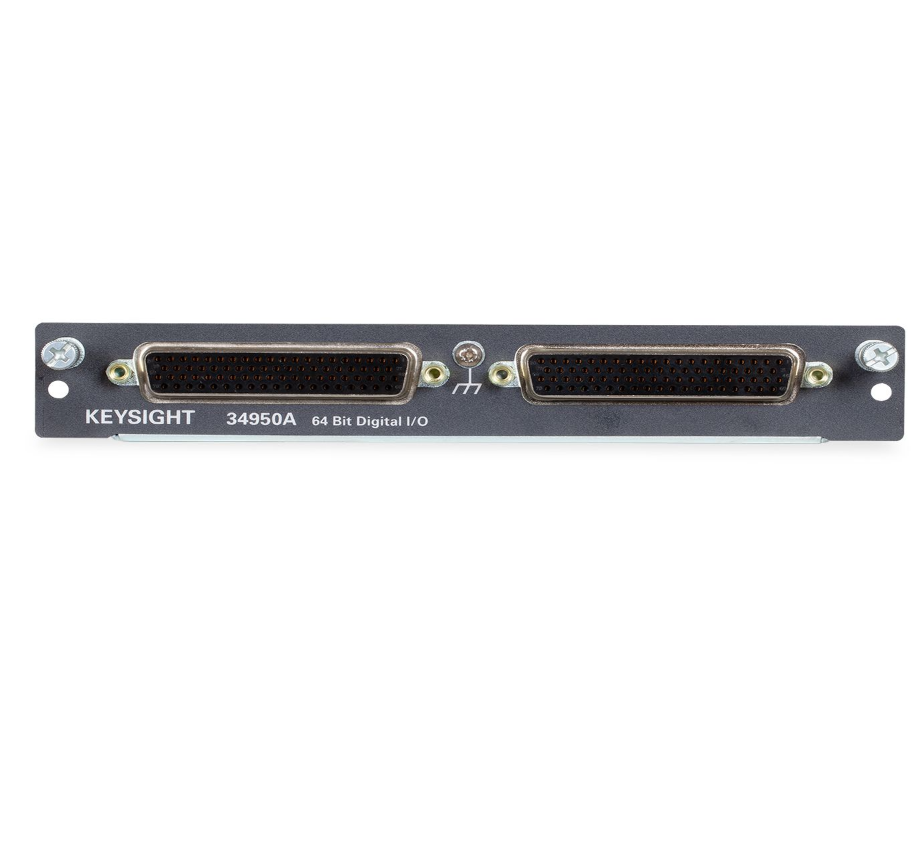

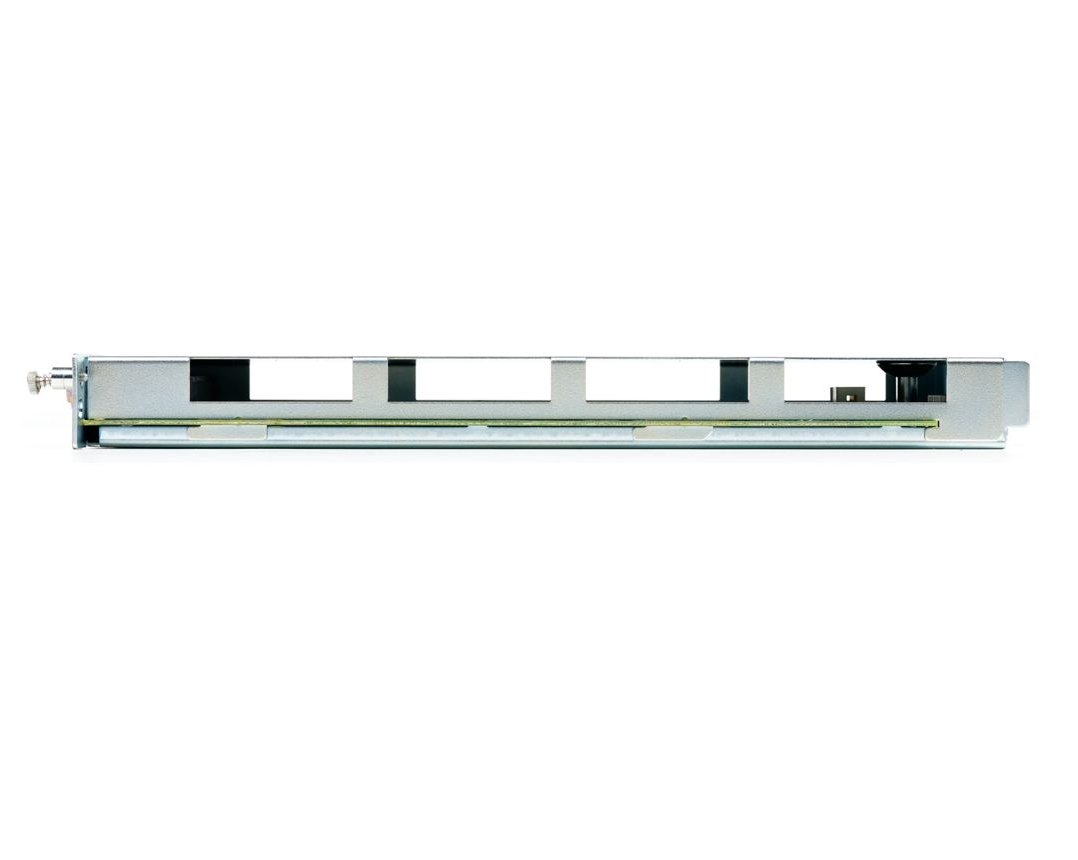

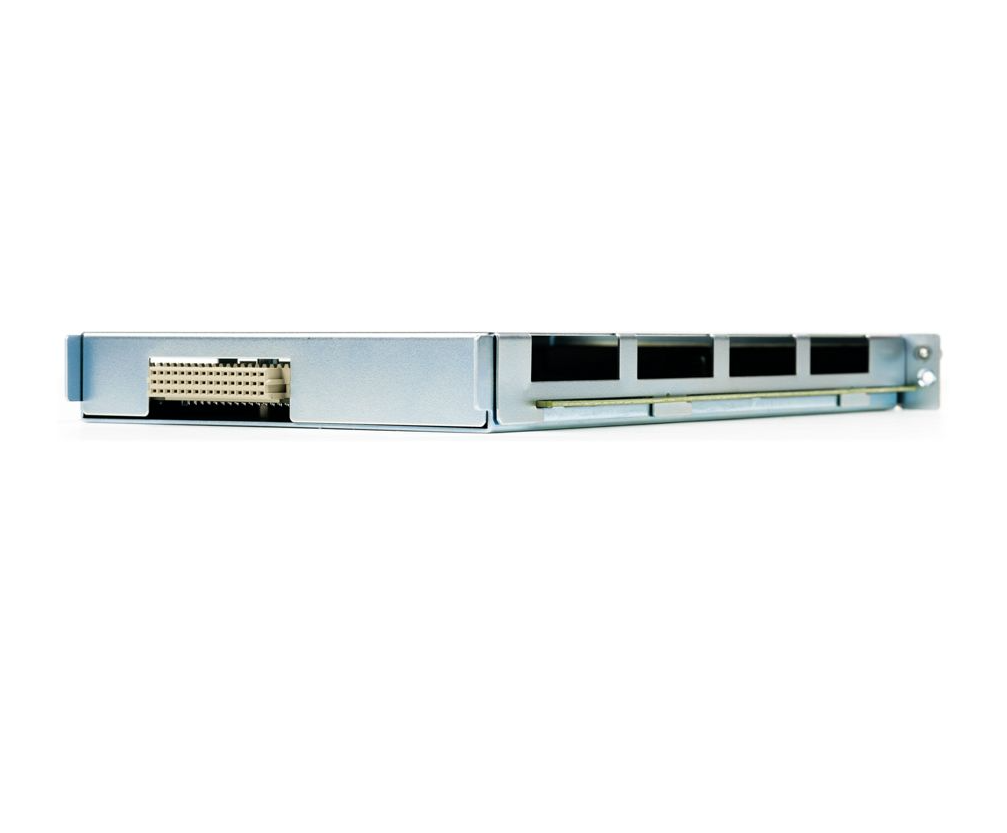

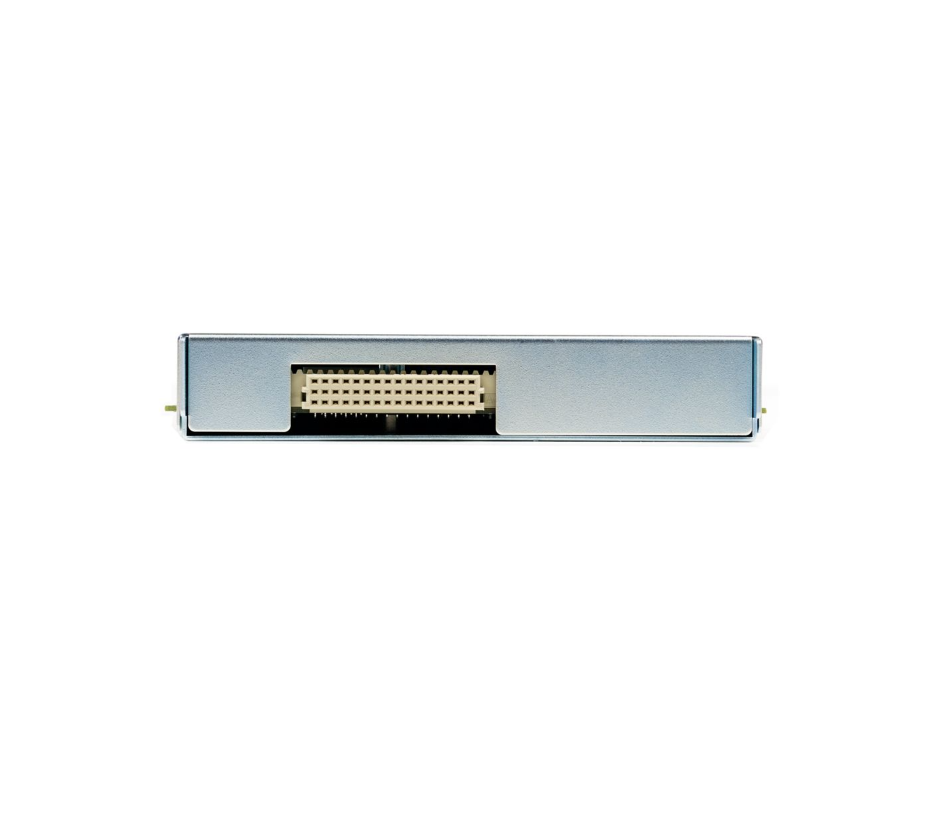

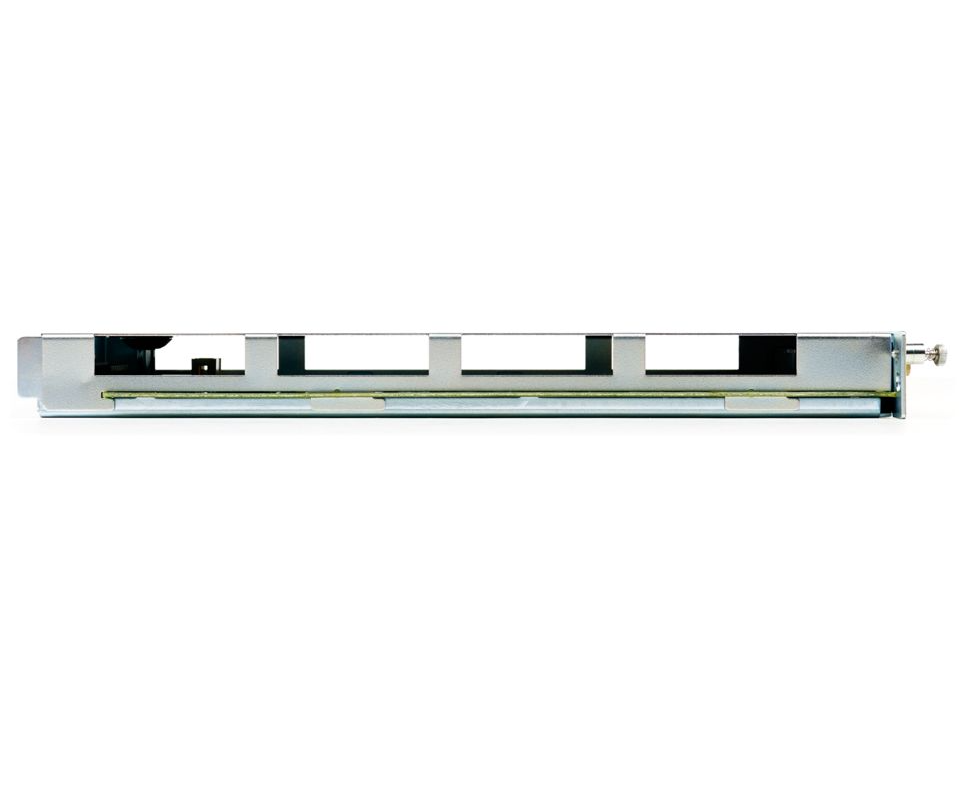

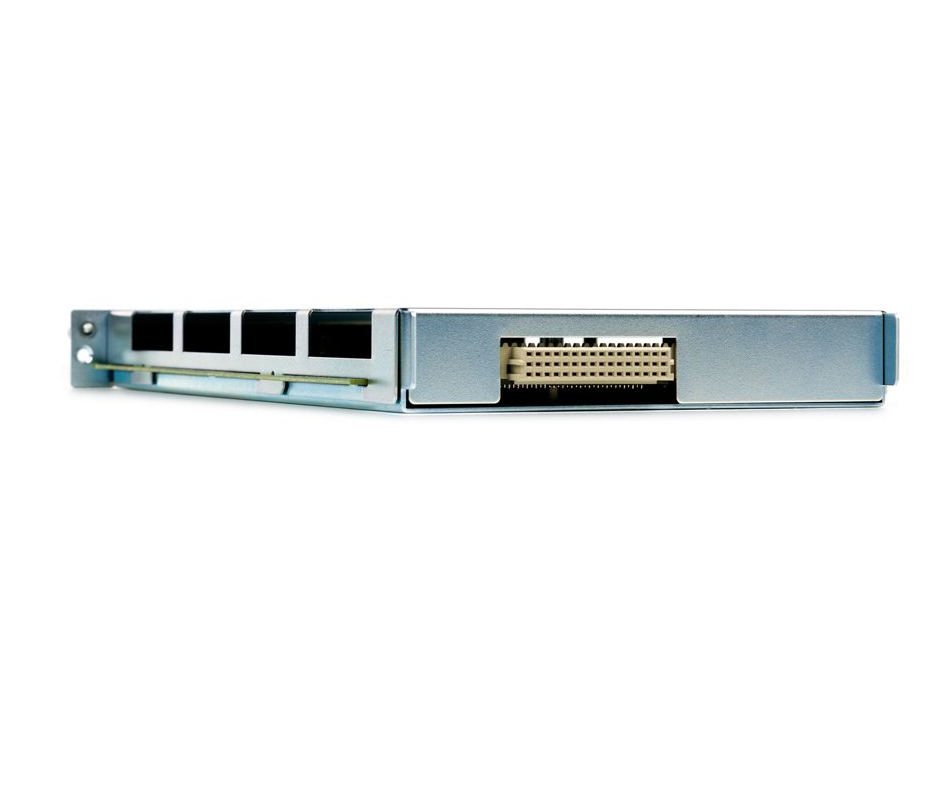

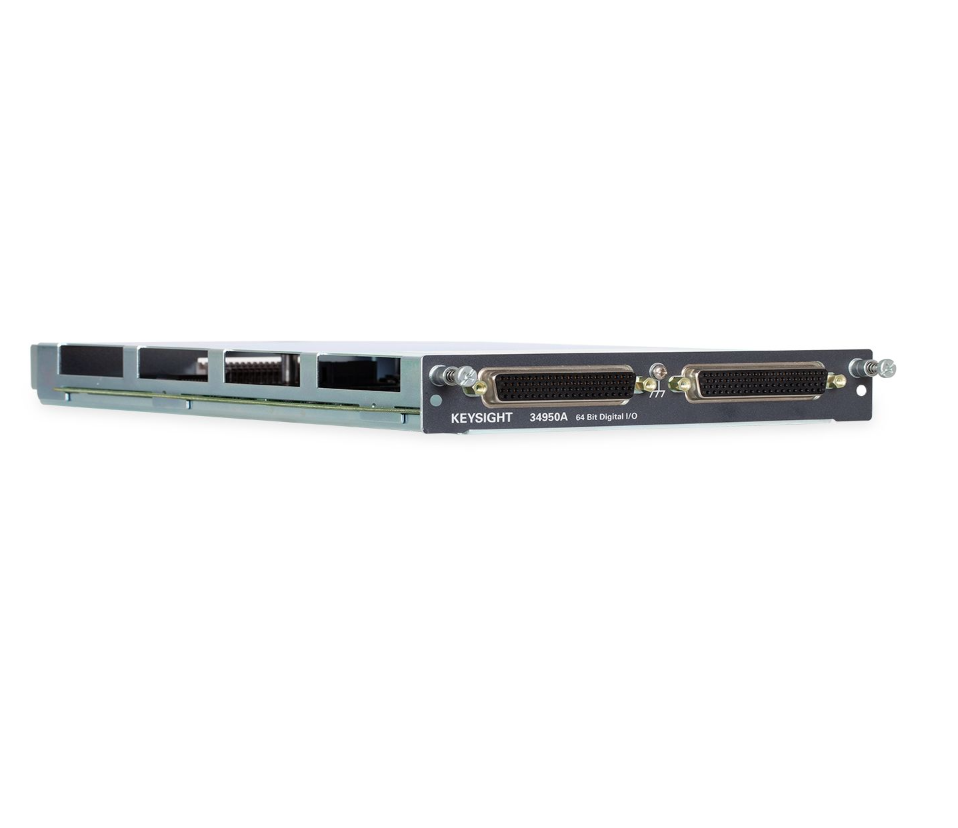

Фотогалерея
