Герконовая матрица Keysight 34933A для системы 34980A обеспечивает сверхбыструю коммутацию (0,5 мс) и до 500 сканирований в секунду. Артикул 34933A поддерживает гибкую настройку конфигураций 4x8 и обладает ресурсом до миллиарда срабатываний.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

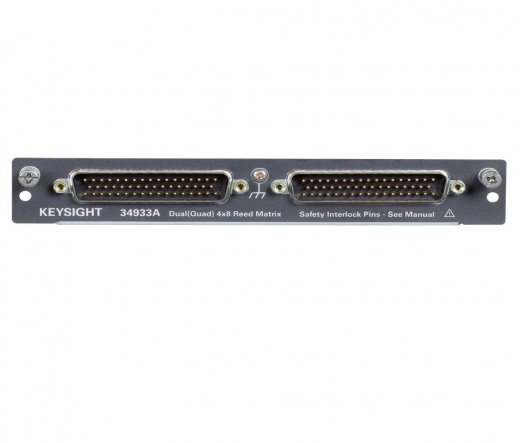

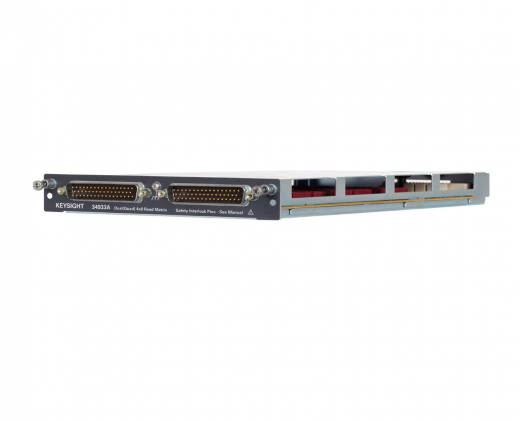

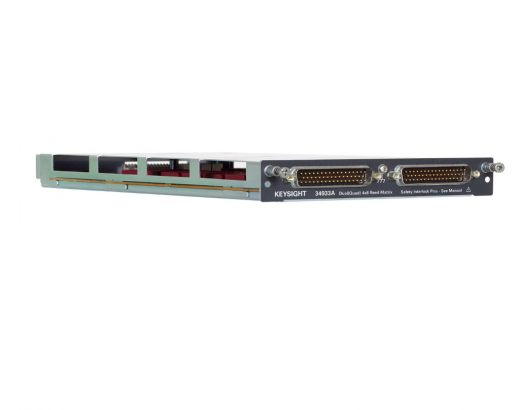

Keysight 34933A: Высокоскоростная герконовая матрица для быстрого тестирования
Keysight 34933A представляет собой высокоскоростную герконовую матрицу, разработанную для интеграции в многофункциональную систему сбора данных и коммутации Keysight 34980A. 34933A отличается исключительной гибкостью конфигурирования: устройство может функционировать как двухканальная матрица (две группы 4x8) в двухпроводном режиме или как четверная матрица (четыре группы 4x8) в однопроводном режиме. Это позволяет инженерам адаптировать 34933A под конкретные задачи тестирования, обеспечивая соединение любой строки с любым столбцом для маршрутизации сигналов между испытуемым оборудованием и измерительными приборами.
Основным преимуществом Keysight 34933A является использование герконовых реле (reed relays). Это обеспечивает сверхвысокую скорость переключения — менее 0,5 миллисекунды, что почти в десять раз быстрее модулей на базе электромеханических якорей. 34933A способен коммутировать напряжение до ±150 Вольт (пиковое значение) и ток до 0,5 Ампера. Для предотвращения повреждения контактов при работе с емкостными нагрузками в Keysight 34933A встроены защитные резисторы номиналом 100 Ом на каждом столбце, которые при необходимости могут быть заменены перемычками.
Преимущества Keysight 34933A
- Экстремальное быстродействие: 34933A поддерживает скорость сканирования до 500 каналов в секунду, что критически важно для сокращения времени такта в условиях крупносерийного производства.
- Универсальность архитектуры: Возможность переключения между однопроводной и двухпроводной конфигурациями позволяет использовать Keysight 34933A как для прецизионных дифференциальных измерений, так и для массовой коммутации сигналов общего назначения.
- Масштабируемость без лишних затрат: 34933A интегрируется с внутренней аналоговой шиной (Analog Bus) системы 34980A, позволяя программно объединять матрицы нескольких модулей в единое поле (например, 4x32 или 8x16) без использования внешних кабелей.
- Высочайший ресурс эксплуатации: Герконовые реле в составе 34933A рассчитаны на один миллиард срабатываний (в режиме без нагрузки). Встроенный аппаратный счетчик циклов позволяет отслеживать состояние каждого реле в режиме реального времени.
- Целостность данных: Низкая емкость контактов и полоса пропускания до 30 МГц позволяют 34933A эффективно работать с высокочастотными сигналами, сохраняя их форму и минимизируя вносимые искажения.
Применение Keysight 34933A
Keysight 34933A является эталонным выбором для автоматизированных тестовых систем (ATE — Automated Test Equipment) в электронной промышленности. Модуль широко используется для функционального тестирования полупроводников, мобильных устройств и печатных плат. Благодаря высокой скорости работы, Keysight 34933A незаменим в системах сбора данных, где требуется мгновенный опрос сотен датчиков. В аэрокосмической и автомобильной отраслях 34933A применяется для имитации сигналов и проверки систем управления, обеспечивая надежную и быструю коммутацию в жестких временных циклах.
Опции Keysight 34933A
| Наименование опции | Описание |
|---|---|
| 34933Т | Клеммная колодка для матричных клемм 34933A и L4433A 4x8 |
| Y1135A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 1,5 м, 50 контактов, напряжение: 300 В постоянного тока. |
| Y1136A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 3 м, 50 контактов, напряжение: 300 В постоянного тока. |
| Y1139A | Комплект разъемов для пайки с 50-контактным гнездом Dsub |
| Y1131A | Инструменты проверки и диагностики для основного блока и подключаемых модулей 34980A. |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

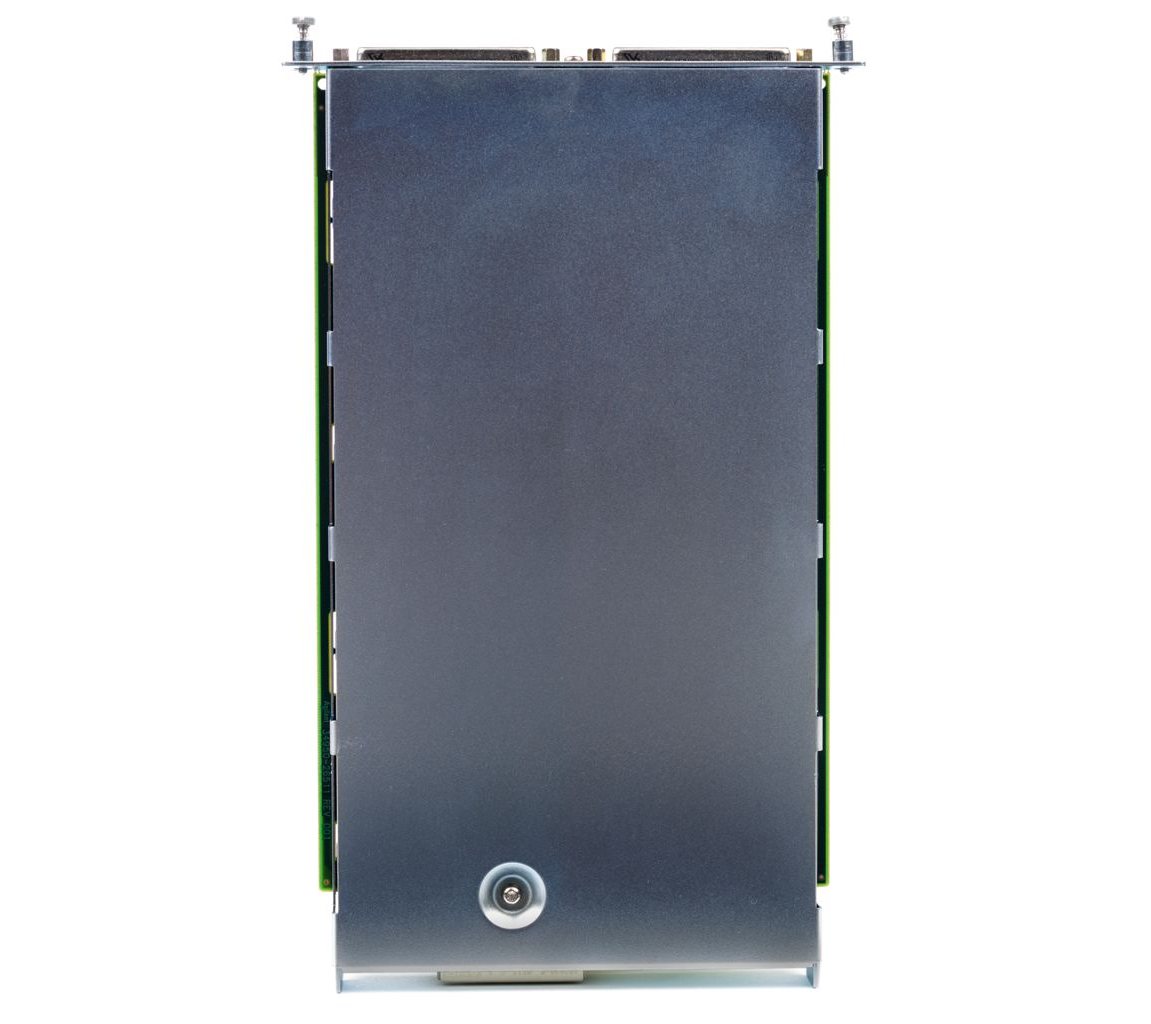

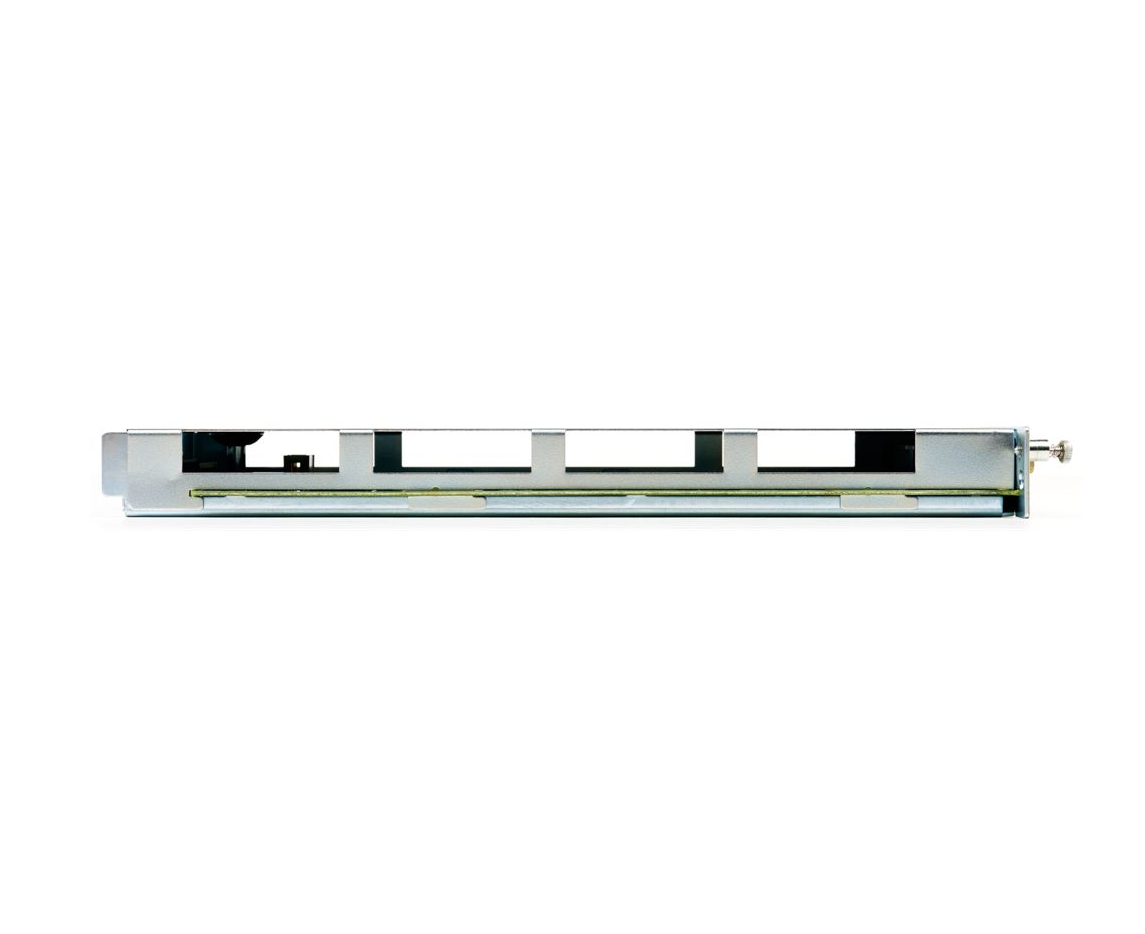

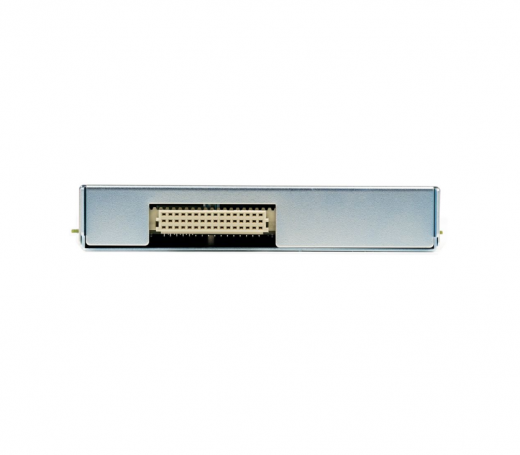

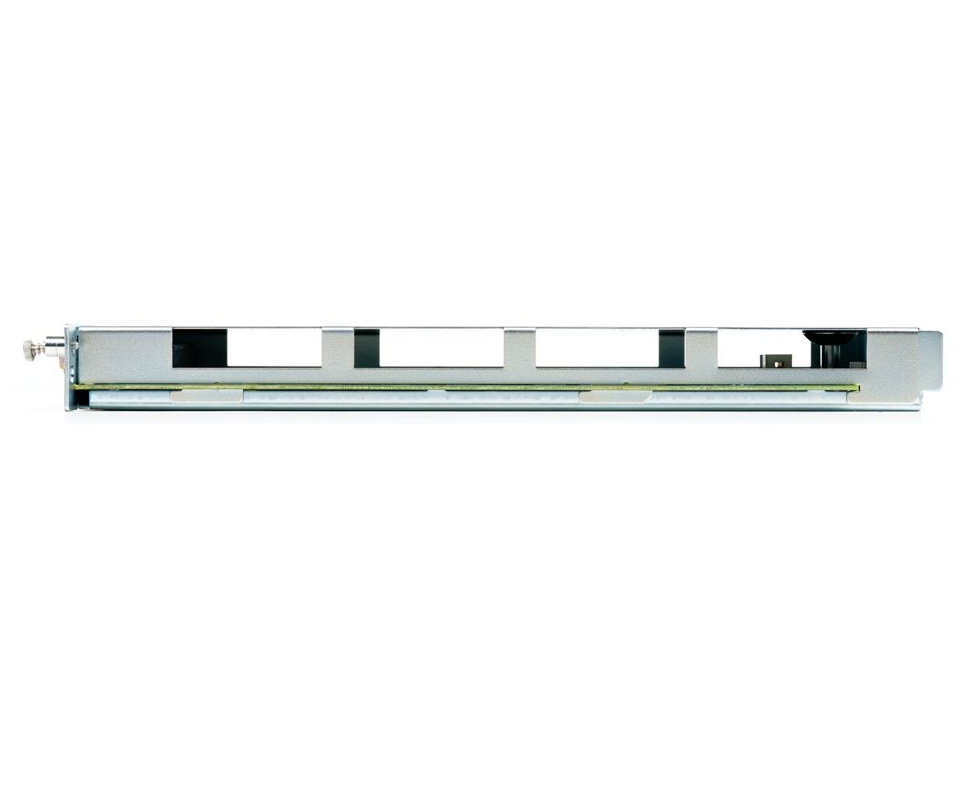

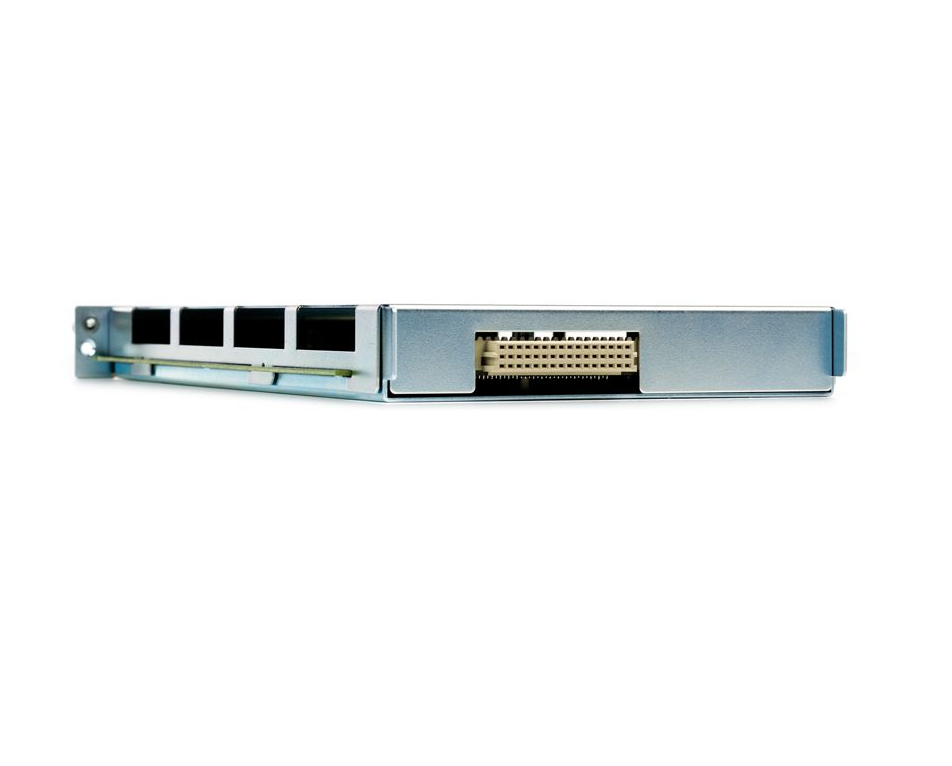

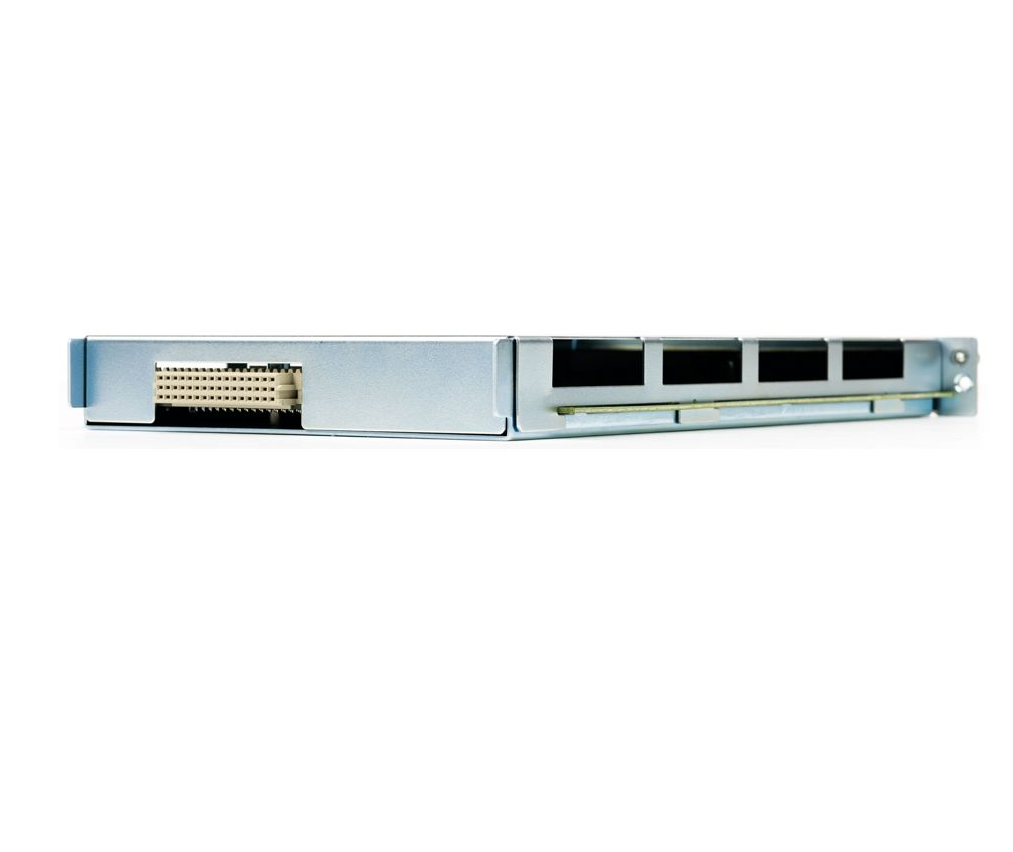

Фотогалерея
