Модуль Keysight 34932A обеспечивает 64 точки коммутации для системы 34980A. 34932A гарантирует высокую плотность каналов, работу с сигналами до 300 В и долговечность благодаря счетчику циклов реле. Идеален для автоматизированного тестирования.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

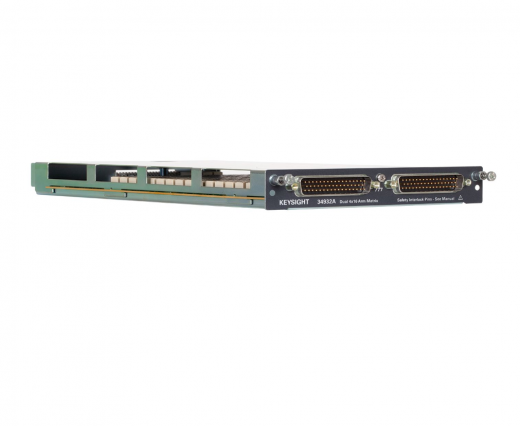

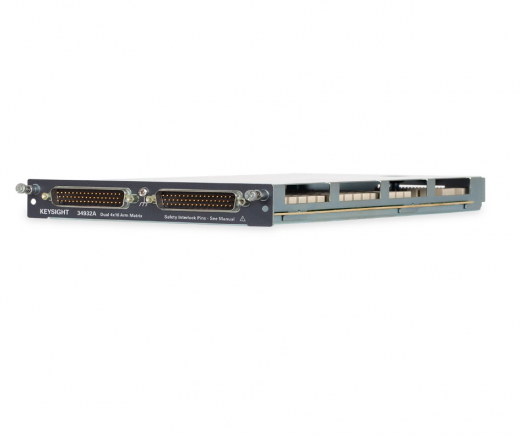

Keysight 34932A: Масштабируемая двойная матрица 4x16 для сложных систем
Keysight 34932A представляет собой высокоплотную двойную матрицу 4x16 на базе электромеханических якорей (armature relays), спроектированную для интеграции в многофункциональную систему сбора данных и коммутации Keysight 34980A. 34932A является фундаментальным компонентом для построения гибких тестовых комплексов, позволяя устанавливать соединения между любыми строками и столбцами. Такая архитектура обеспечивает одновременный доступ нескольких измерительных приборов к различным контрольным точкам тестируемого устройства без необходимости перекоммутации кабелей вручную.
Использование 34932A позволяет эффективно управлять сигналами в автоматизированных системах. Модуль поддерживает коммутацию напряжений до ±300 Вольт (постоянного тока или среднеквадратичного значения переменного тока) и токов до 1 Ампера в режиме переключения или до 2 Ампер в режиме пропускания. Благодаря применению фиксирующихся якорей, Keysight 34932A характеризуется крайне низким уровнем теплового смещения (менее 3 микровольт), что гарантирует высокую достоверность результатов при измерении малых напряжений и работе с прецизионными датчиками.
Преимущества Keysight 34932A
- Максимальная плотность коммутации: 34932A содержит 64 точки пересечения, организованные в две независимые матрицы 4x16, что обеспечивает эффективное использование пространства в мейнфрейме 34980A.
- Гибкое масштабируемость: Модуль поддерживает расширение через внутреннюю аналоговую шину (Analog Bus) объединительной платы. Это позволяет объединять несколько модулей 34932A для создания крупных матричных конфигураций (например, 8x16 или 4x32) без внешних соединительных проводов.
- Интеллектуальный мониторинг ресурса: 34932A оснащен встроенными аппаратными счетчиками срабатывания каждого реле. Данная функция позволяет проводить предиктивное техническое обслуживание, отслеживая износ контактов и предотвращая внезапные отказы системы.
- Высокая целостность сигналов: Широкая полоса пропускания до 30 МГц и низкие показатели перекрестных помех (–65 дБ на частоте 300 кГц) делают Keysight 34932A надежным инструментом для передачи высокочастотных и импульсных сигналов.

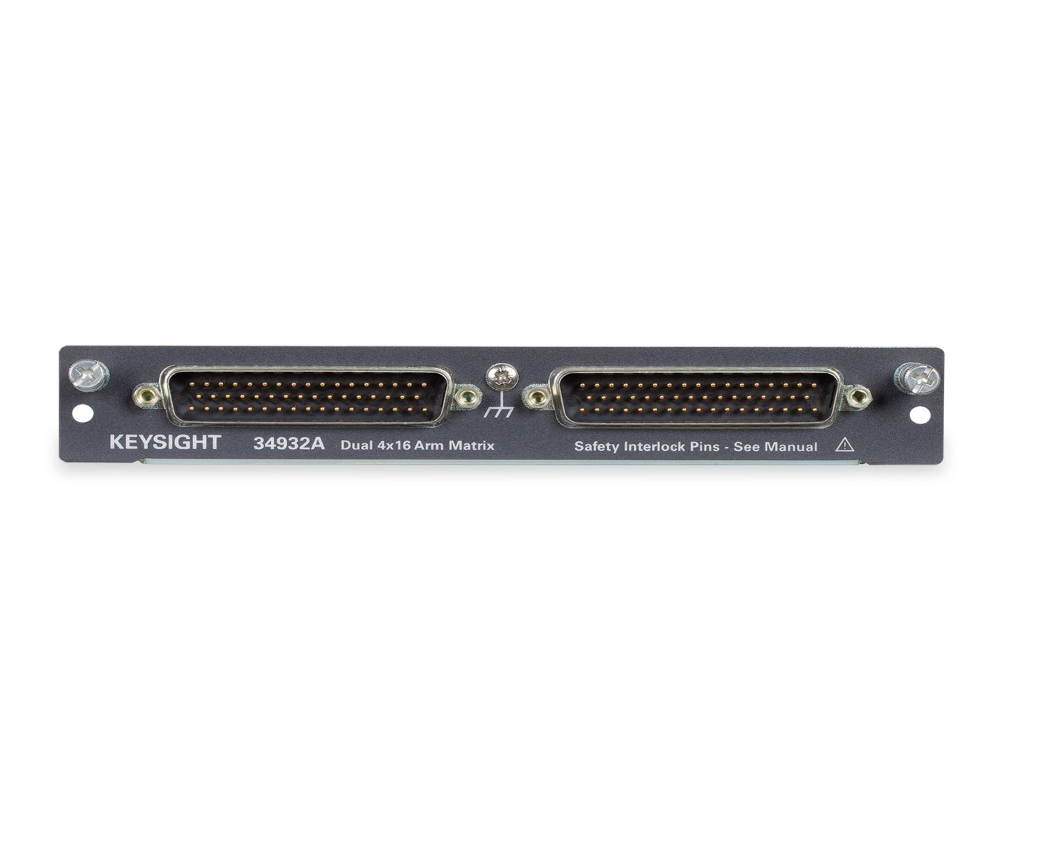

- Простота интеграции: Использование стандартных 50-контактных разъемов типа D-sub (D-subminiature) в 34932A упрощает процесс подключения и обеспечивает совместимость со стандартными промышленными кабелями.
Применение Keysight 34932A
Keysight 34932A широко востребован в системах автоматизированного тестирования (ATE — Automated Test Equipment) для функционального контроля печатных плат и электронных узлов. Модуль оптимально подходит для задач верификации сложных конструкций, где требуется оперативное перераспределение измерительных ресурсов. Благодаря высокой изоляции и способности выдерживать значительные напряжения, 34932A применяется в автомобильной промышленности, аэрокосмическом секторе и при производстве силовой электроники для многоканального мониторинга параметров и сбора данных.
Опции Keysight 34932A
| Наименование опции | Описание |
|---|---|
| 34932Т | Клеммная колодка для двухрядной матрицы якорей 34932A 4x16, +/- 300 В |
| Y1135A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 1,5 м, 50 контактов, напряжение: 300 В постоянного тока. |
| Y1136A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 3 м, 50 контактов, напряжение: 300 В постоянного тока. |
| Y1139A | Комплект разъемов для пайки с 50-контактным гнездом Dsub |
| Y1131A | Инструменты проверки и диагностики для основного блока и подключаемых модулей 34980A. |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

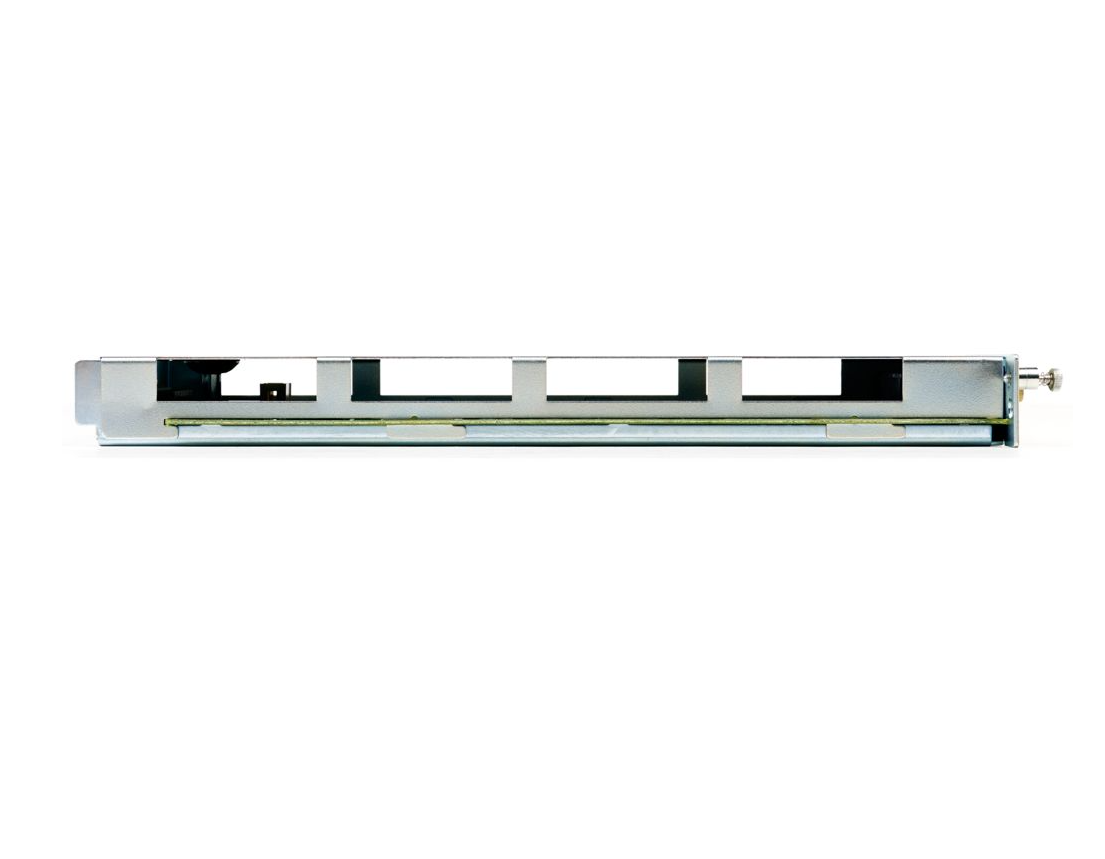

Фотогалерея
