Модуль Keysight 34931A — это надежная двойная матрица 4x8 для системы 34980A. Обеспечивает высокоскоростную коммутацию до 300 В, низкий уровень шума и учет циклов срабатывания реле. Идеальное решение для автоматизированного тестирования и сбора данных.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight 34931A: Гибкая двойная матрица 4x8 для точной коммутации
Модуль Keysight 34931A представляет собой высокопроизводительную двойную матрицу 4x8 на базе электромеханических якорей (armature relays), специально разработанную для интеграции в многофункциональную систему сбора данных и коммутации Keysight 34980A. Данное устройство обеспечивает исключительную гибкость при маршрутизации сигналов, позволяя соединять любую строку с любым столбцом. Это дает возможность одновременно подключать несколько контрольно-измерительных приборов к различным точкам тестируемого устройства в рамках единой автоматизированной системы.
Keysight 34931A гарантирует высокую плотность коммутации в компактном исполнении. Модуль поддерживает работу с сигналами напряжением до ±300 Вольт (постоянного или среднеквадратичного переменного тока) и током до 1 Ампера при переключении или до 2 Ампер в режиме пропускания. Применение фиксирующихся якорей обеспечивает высокую стабильность соединений и предельно низкое тепловое смещение (менее 3 микровольт), что является критически важным фактором для сохранения точности измерений при работе с чувствительными датчиками и низковольтными цепями.
Преимущества Keysight 34931A
- Масштабируемость архитектуры: Артикул 34931A поддерживает расширение через аналоговую шину (Analog Bus) объединительной платы основного блока, что позволяет объединять несколько матриц для создания крупных систем (например, конфигураций 8x8 или 4x16) без использования внешних перемычек.
- Высокий ресурс и диагностика: Модуль оснащен встроенным аппаратным счетчиком циклов срабатывания каждого реле. Это позволяет техническим специалистам отслеживать износ контактов и планировать профилактическое обслуживание до наступления отказа.
- Целостность передаваемых сигналов: Благодаря полосе пропускания до 30 МГц и эффективному подавлению перекрестных помех, артикул 34931A обеспечивает чистую передачу сигналов без значительных искажений и потерь.
- Прямая интеграция с мультиметром: Матрица может быть напрямую соединена с внутренним цифровым мультиметром (DMM — Digital Multimeter) системы через внутренние аналоговые шины, что упрощает архитектуру тестового стенда.
- Профессиональные интерфейсы: Использование стандартных 50-контактных разъемов типа D-sub (D-subminiature) обеспечивает надежное механическое соединение и совместимость с широким спектром кабельных сборок.
Применение Keysight 34931A
Keysight 34931A широко применяется в автоматизированных тестовых системах (ATE — Automated Test Equipment) для функционального контроля электронных модулей и верификации конструкций. Модуль незаменим в задачах, где требуется динамическое перераспределение измерительных ресурсов между различными точками контроля. Благодаря способности коммутировать относительно высокие напряжения при сохранении низкого уровня шумов, 34931A успешно используется в аэрокосмической отрасли, при производстве автомобильной электроники и в сложных лабораторных исследованиях.
Опции Keysight 34931A
| Наименование опции | Описание |
|---|---|
| 34931Т | Клеммная колодка для двухрядной матрицы якорей 34931A 4x8 |
| Y1135A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 1,5 м, 50 контактов, напряжение: 300 В постоянного тока. |
| Y1136A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 3 м, 50 контактов, напряжение: 300 В постоянного тока. |
| Y1139A | Комплект разъемов для пайки с 50-контактным гнездом Dsub |
| Y1131A | Инструменты проверки и диагностики для основного блока и подключаемых модулей 34980A. |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

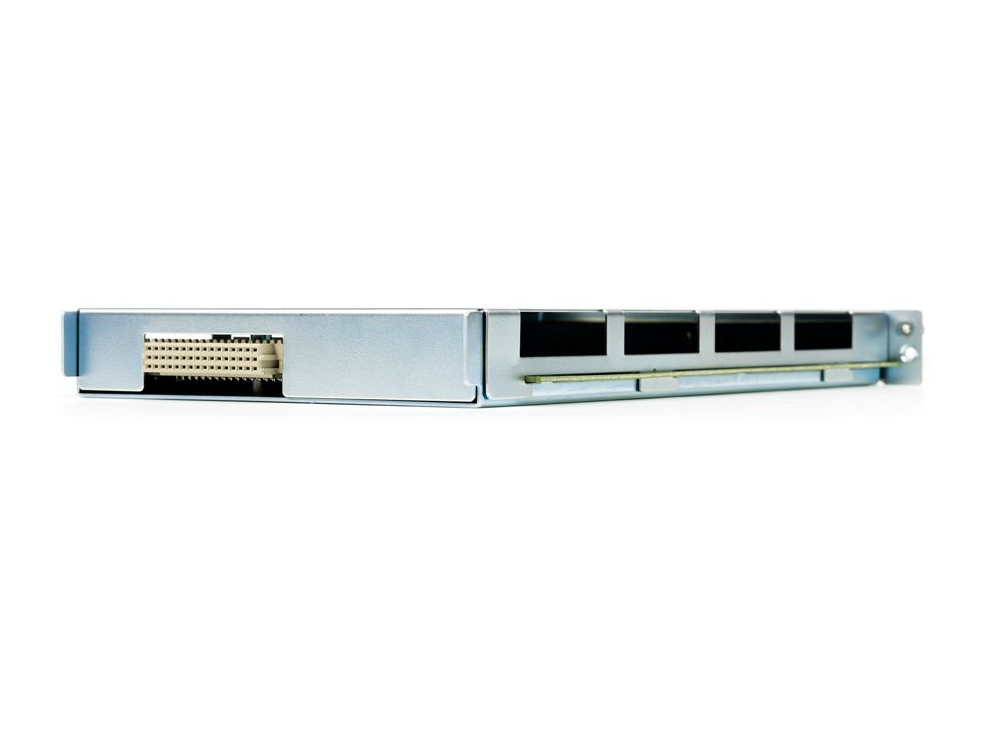

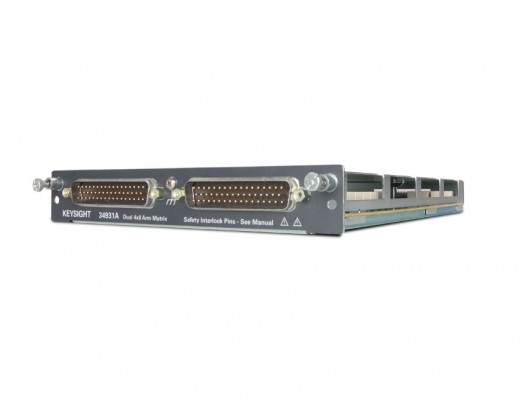

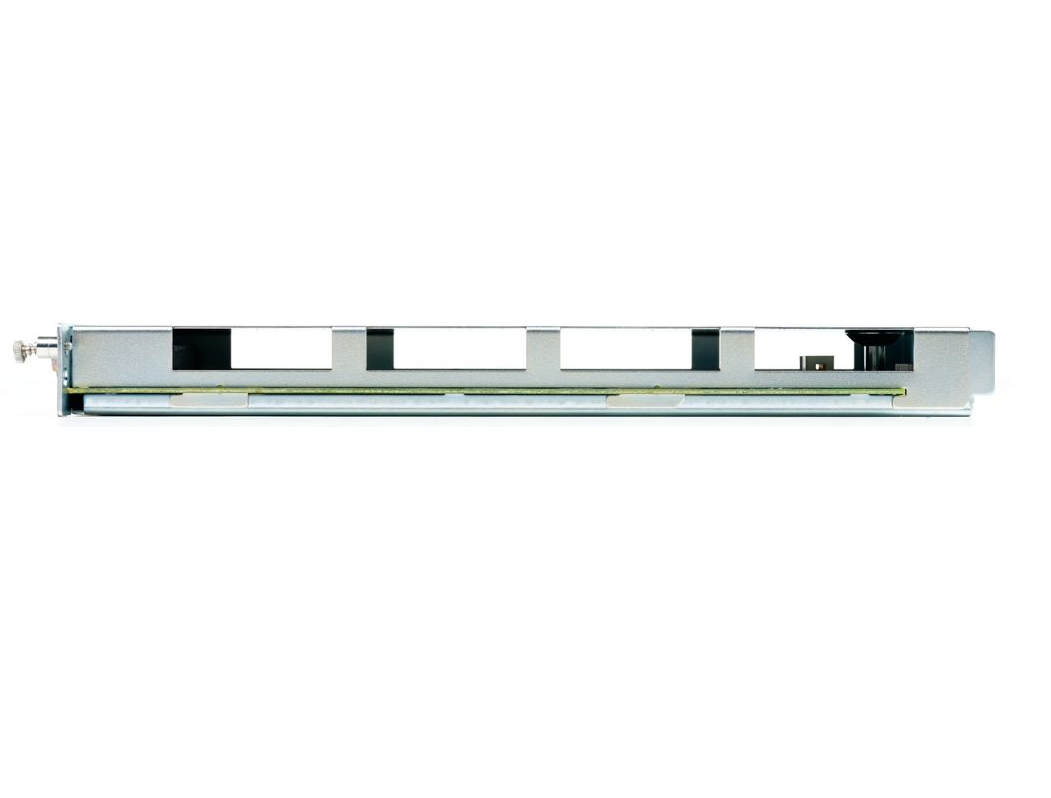

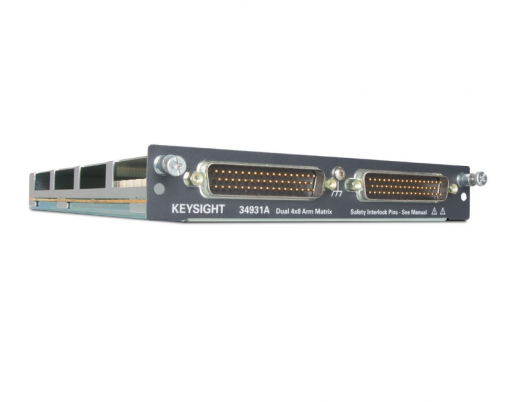

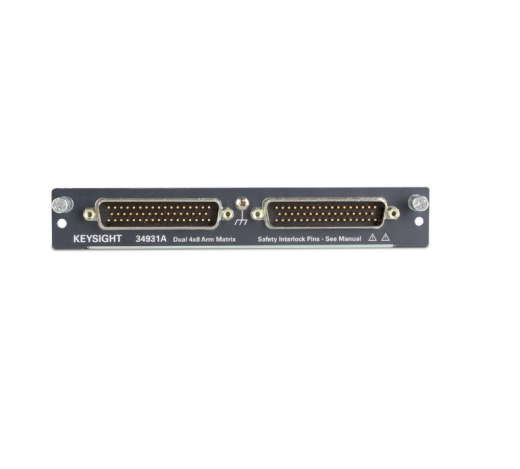

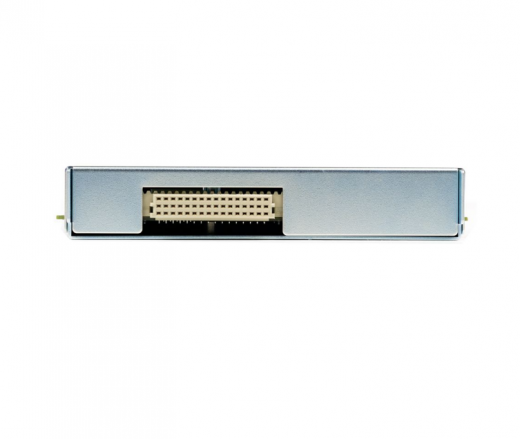

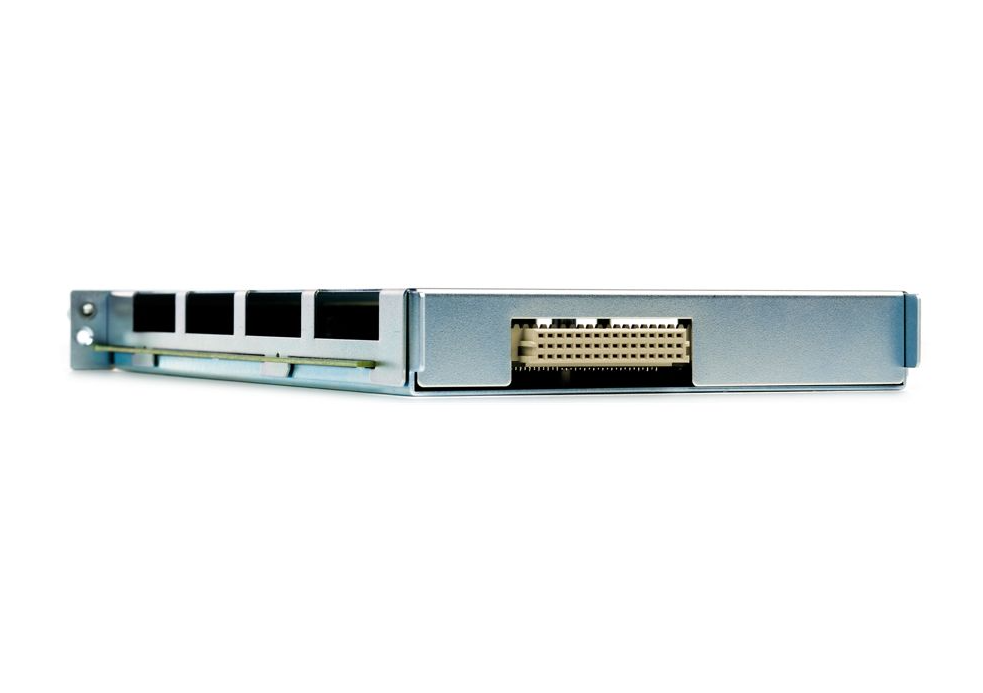

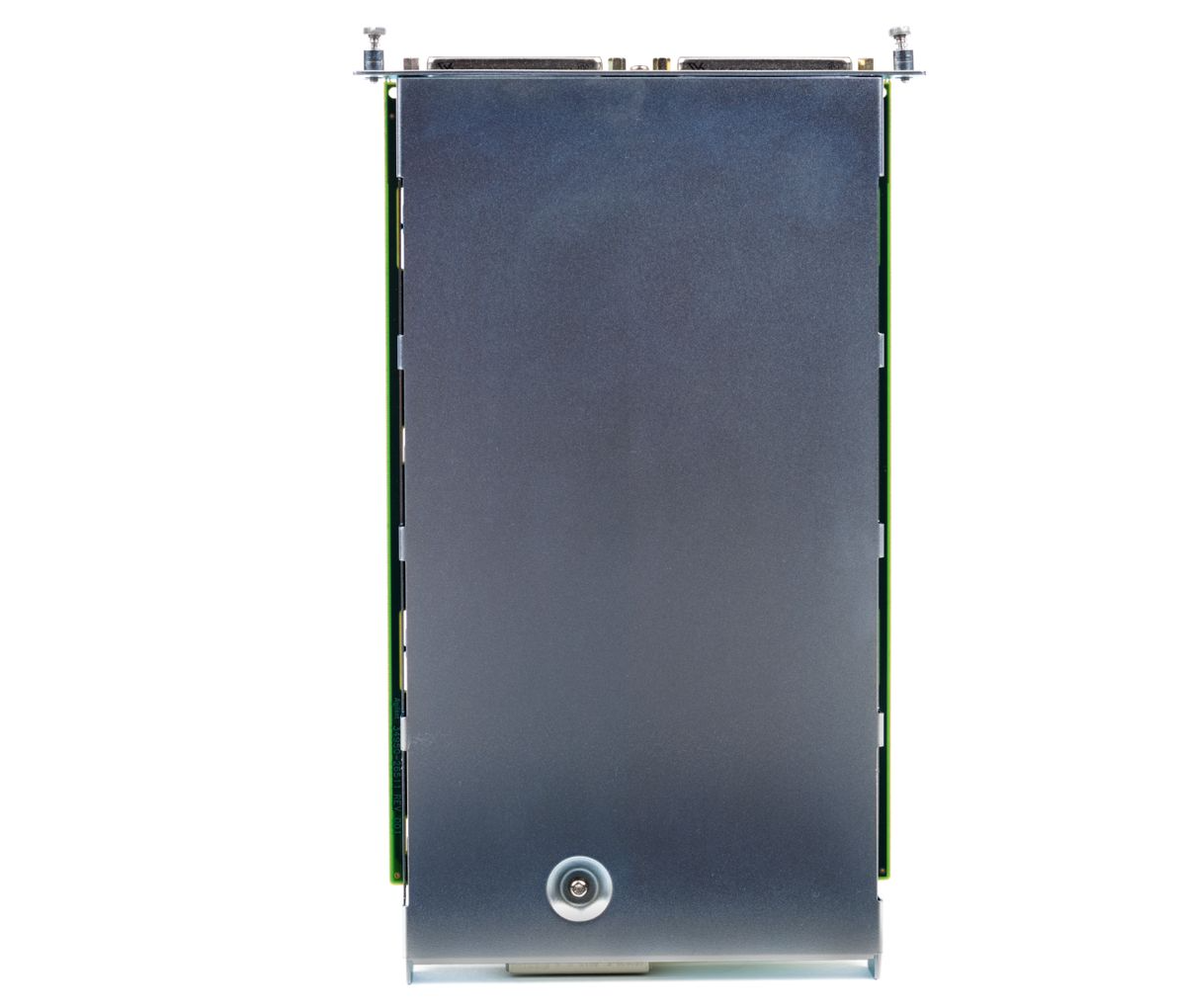

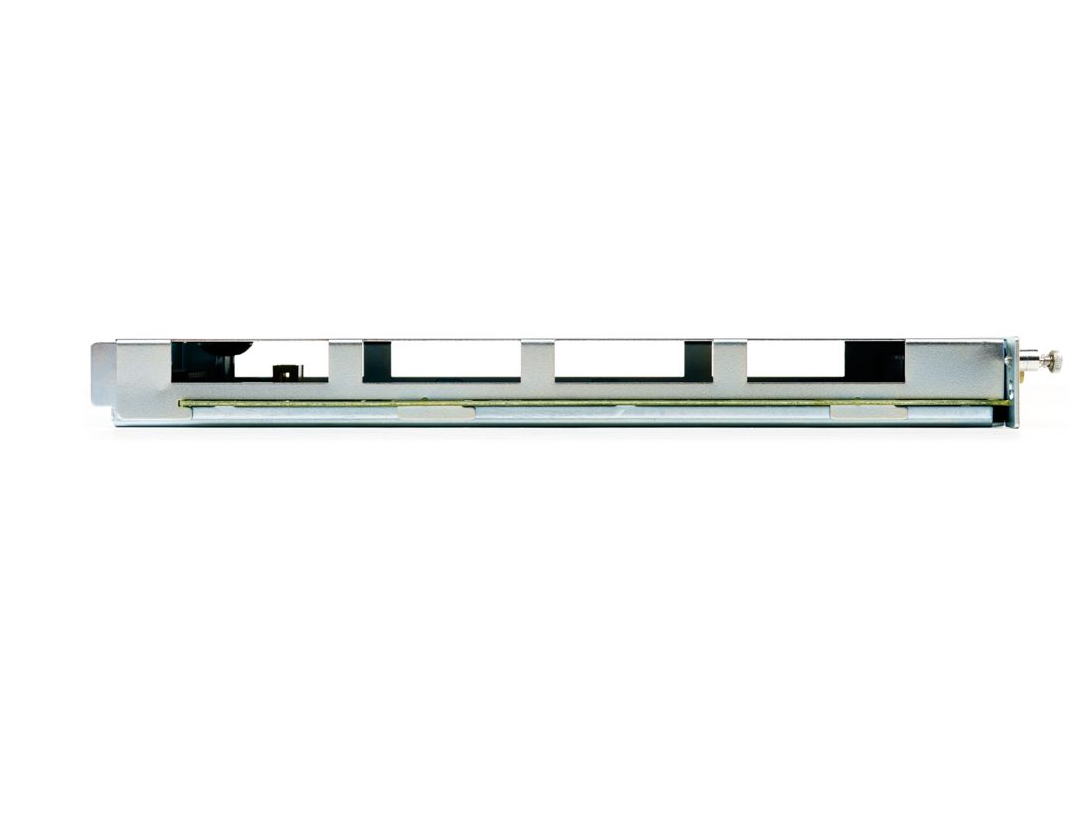

Фотогалерея
