Мультиплексор 34924A (артикул 34924A) — 70-канальный высокоскоростной модуль на герконовых реле (500 кан/с). Полоса 25 МГц, коммутация до 150 В. 34924A обеспечивает экспертную плотность каналов и надежность для системы Keysight 34980A.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight 34924A: Высокоплотный герконовый мультиплексор для прецизионных систем сбора данных
Мультиплексор Keysight 34924A представляет собой высокоплотный измерительный модуль, построенный на базе герконовых реле и предназначенный для работы в составе многофункционального шасси 34980A. Модель 34924A сочетает в себе экстремально высокую плотность каналов и выдающееся быстродействие, что делает его незаменимым компонентом в современных автоматизированных системах тестирования. Применение герконовых технологий в 34924A обеспечивает длительный эксплуатационный ресурс и стабильность характеристик при интенсивных циклах переключения, характерных для промышленного производства.
Модуль Keysight 34924A предлагает пользователю уникальную гибкость конфигурирования: прибор может функционировать как 70-канальный мультиплексор при двухпроводной схеме подключения или как 140-канальный мультиплексор при однопроводной схеме с общим проводом. Устройство 34924A рассчитано на коммутацию сигналов с напряжением до 150 В (вольт) и пиковым током до 0,5 А (ампер). Максимальная мощность коммутации для 34924A составляет 10 Вт (ватт).

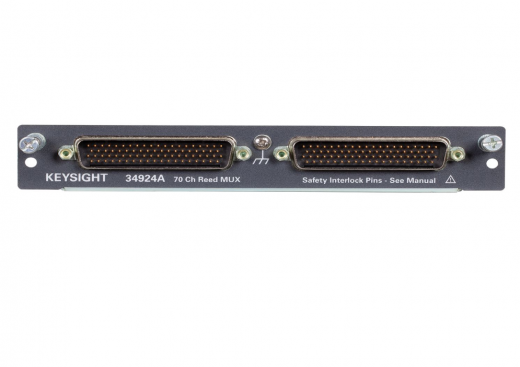

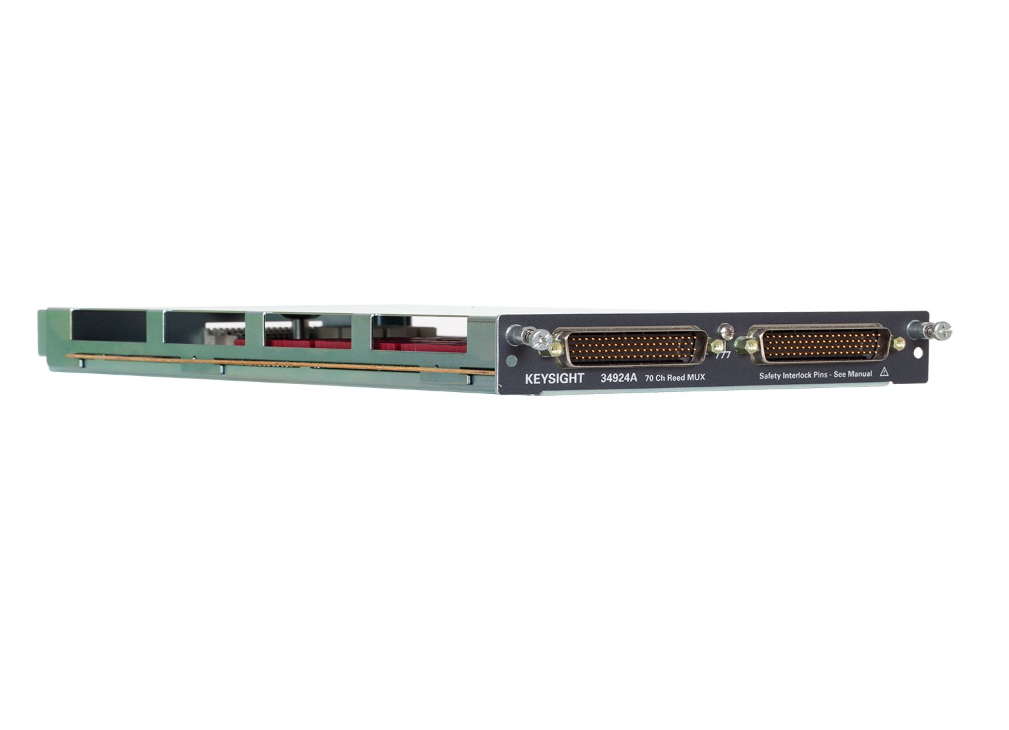

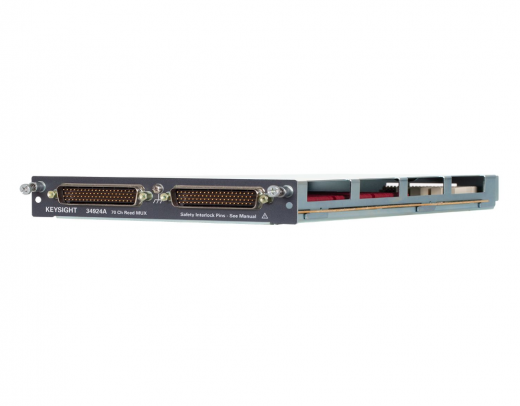

Одной из ключевых особенностей 34924A является высокая скорость сканирования, достигающая 500 каналов в секунду. Полоса пропускания 34924A составляет 25 МГц (мегагерц), что позволяет транслировать аналоговые сигналы средней частоты с минимальным затуханием. Для защиты чувствительных герконов в 34924A интегрированы специальные резисторы, которые ограничивают емкостные броски тока при работе с длинными соединительными линиями. Подключение внешних интерфейсов к 34924A осуществляется через два высокоплотных 78-контактных разъема типа D-sub.
Преимущества Keysight 34924A
- Максимальная плотность измерительных точек: Модуль 34924A позволяет организовать до 1120 однопроводных каналов в рамках одного восьмислотового шасси 34980A, что является рекордным показателем для систем такого класса.
- Высокое быстродействие: Благодаря малой инерционности герконов, 34924A обеспечивает кратчайшее время установления соединения, значительно ускоряя процесс сбора данных в крупномасштабных тестах.
- Исключительный ресурс реле: Герконовые контакты в 34924A работают в герметичной среде, что предотвращает их окисление и гарантирует миллиарды циклов срабатывания при коммутации сигналов низкого уровня.
- Минимальные собственные шумы: Низкое значение термоэлектрической Электродвижущей силы (ЭДС) в 34924A позволяет проводить измерения микровольтных сигналов от прецизионных датчиков без внесения существенных погрешностей.
- Программная гибкость: 34924A полностью интегрирован в экосистему программного обеспечения Keysight, что упрощает настройку сложных топологий сканирования и синхронизацию с другими измерительными модулями.
Применение Keysight 34924A
Модуль 34924A является основным решением для проведения масштабных испытаний полупроводниковых приборов, печатных плат и потребительской электроники на этапе выходного контроля. В автомобильной промышленности 34924A применяется для верификации сложных кабельных сборок и имитации сигналов датчиков бортовых компьютеров. Благодаря полосе пропускания 25 МГц, 34924A эффективно справляется с коммутацией аудиосигналов и диагностических интерфейсов.
Высокая плотность каналов в 34924A делает его идеальным инструментом для мониторинга температурных полей в центрах обработки данных и климатических камерах, где требуется одновременный опрос сотен термопар или термисторов. Экспертная надежность 34924A в сочетании с мощностью платформы 34980A обеспечивает непревзойденную производительность измерительной инфраструктуры в условиях крупносерийного производства.
Опции Keysight 34924A
| Наименование опции | Описание |
|---|---|
| 34924Т | Клеммная колодка для герконового мультиплексора 34924A на 70 каналов |
| Y1137A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 1,5 м, 78 контактов, напряжение: 300 В постоянного тока. |
| Y1138A | Трехметровый 78-контактный кабель Dsub, витая пара, полупроводниковая оплетка, экранирование - 300 В |
| Y1140A | Комплект разъемов с паяльной чашкой для 34922, 34924 - 78-контактный разъем D-sub "мама" |
| Y1131A | Инструменты проверки и диагностики для основного блока и подключаемых модулей 34980A. |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

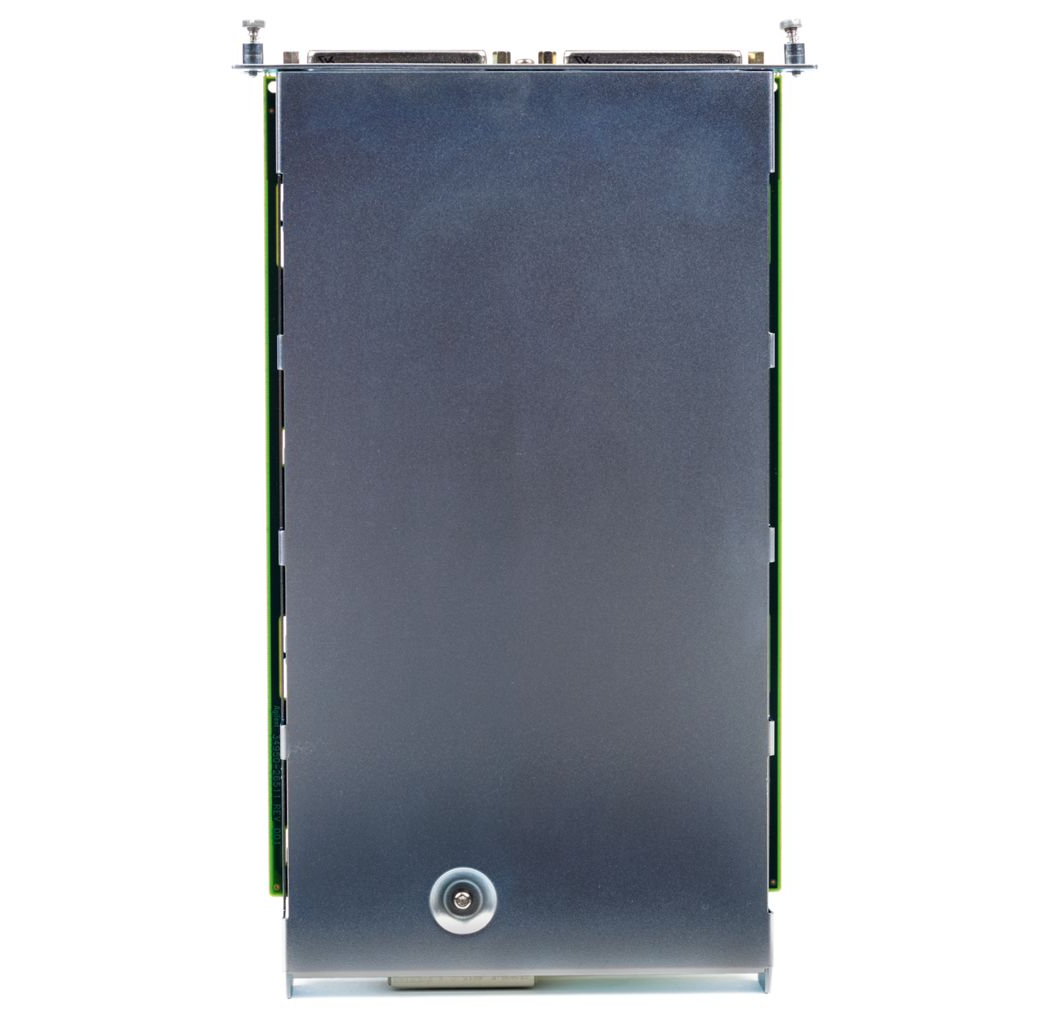

Фотогалерея
