Мультиплексор Keysight 34922A обеспечивает коммутацию 70 каналов (300 В / 1 А) на якорных реле. Полоса 30 МГц, скорость 100 кан/с. 34922A — экспертный выбор для масштабных измерительных задач в составе системы Keysight 34980A.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

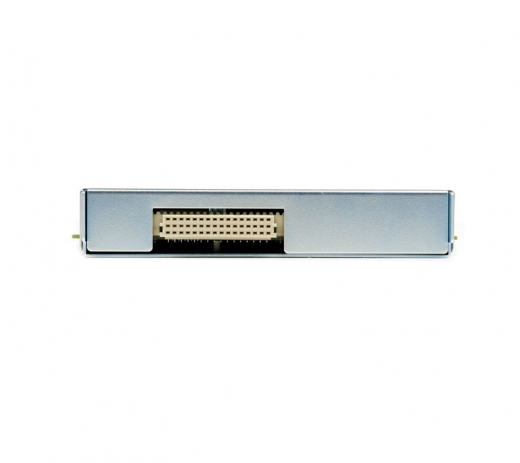

Keysight 34922A: Максимальная плотность 70 аналоговых каналов для систем 34980A
Мультиплексор Keysight 34922A представляет собой модуль сверхвысокой плотности, предназначенный для расширения измерительных возможностей многофункционального шасси 34980A. В основе 34922A лежат электромеханические якорные реле, которые обеспечивают надежную физическую коммутацию аналоговых цепей и минимальное влияние на измеряемые параметры.
Модуль 34922A оснащена 70 двухпроводными каналами, которые могут быть программно объединены для реализации четырехпроводных измерений сопротивления. Устройство 34922A поддерживает коммутацию сигналов с напряжением до 300 В (вольт) и током до 1 А (ампер), что позволяет использовать 34922A в широком спектре промышленных и лабораторных сценариев. Максимальная мощность коммутации для каждого канала 34922A составляет 60 Вт (ватт).

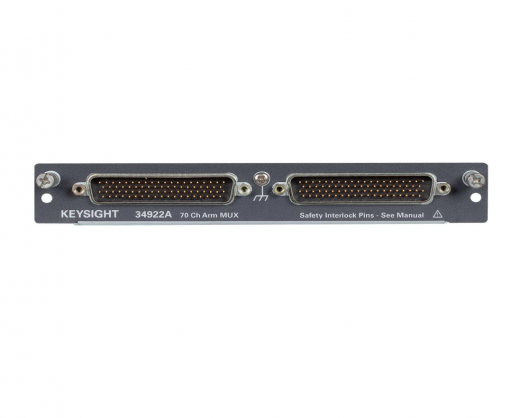

Важной особенностью 34922A является высокая скорость сканирования, достигающая 100 каналов в секунду, что критично для захвата динамических изменений в многоканальных системах. Полоса пропускания 34922A составляет 30 МГц, обеспечивая корректную передачу сигналов средней частоты без значительных искажений. Подключение внешних датчиков и устройств к 34922A осуществляется через два стандартных 78-контактных разъема типа D-sub высокой плотности. Для обеспечения метрологической точности температурных измерений в 34922A реализована возможность работы с внешним блоком клемм, оснащенным датчиком компенсации холодного спая.
Преимущества Keysight 34922A
- Экстремальная плотность каналов: Прибор 34922A позволяет сосредоточить до 560 измерительных каналов в рамках одного восьмислотового мэйнфрейма 34980A, что радикально снижает стоимость одного канала измерения.
- Надежность якорных реле: Коммутационные элементы 34922A обладают длительным ресурсом работы и низким тепловым напряжением на контактах, гарантируя стабильность метрологических характеристик.
- Универсальность измерительного тракта: Благодаря 34922A система способна переключать широкий диапазон сигналов — от микровольтных напряжений термопар до силовых цепей с напряжением 300 В (вольт).
- Минимизация ошибок измерения: Прецизионная разводка печатной платы 34922A обеспечивает высокую изоляцию между каналами и низкое проходное сопротивление.
- Гибкая конфигурация: Модуль 34922A поддерживает различные топологии сканирования, позволяя оптимизировать процесс сбора данных под конкретные требования заказчика.
Применение Keysight 34922A
Модуль 34922A является незаменимым компонентом при проведении масштабных климатических испытаний и теплового профилирования сложных электронных систем, где количество точек контроля температуры может исчисляться сотнями. В автомобильной индустрии 34922A применяется для функционального тестирования жгутов электропроводки и бортовых компьютеров под нагрузкой. Благодаря высокой нагрузочной способности 34922A эффективно используется в системах автоматизированного выходного контроля бытовой техники и силовой электроники.
Высокая плотность каналов 34922A делает его идеальным выбором для центров обработки данных при мониторинге систем бесперебойного питания и анализе распределения температурных полей в серверных стойках. Экспертное исполнение 34922A в сочетании с мощностью платформы 34980A обеспечивает достоверность собираемых данных и долговечность всей испытательной инфраструктуры.
Опции Keysight 34922A
| Наименование опции | Описание |
|---|---|
| 34922Т | Клеммная колодка для 70-канального мультиплексора якоря 34922A, ± 300 В |
| Y1137A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 1,5 м, 78 контактов, напряжение: 300 В постоянного тока. |
| Y1138A | Трехметровый 78-контактный кабель Dsub, витая пара, полупроводниковая оплетка, экранирование - 300 В |
| Y1140A | Комплект разъемов с паяльной чашкой для 34922, 34924 - 78-контактный разъем D-sub "мама" |
| Y1131A | Инструменты проверки и диагностики для основного блока и подключаемых модулей 34980A. |
