Keysight 34921A — 40-канальный мультиплексор на якорных реле. Полоса 45 МГц, коммутация до 300 В / 1 А. 34921A обеспечивает экспертную точность аналоговых измерений и термокомпенсацию для систем сбора данных Keysight 34980A.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

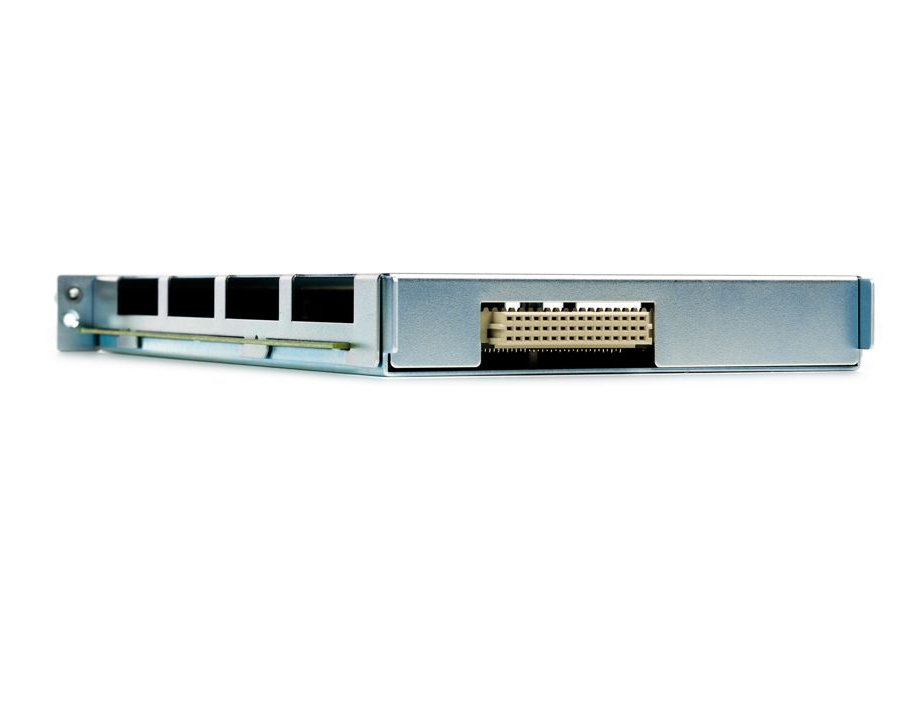

Keysight 34921A: Прецизионная коммутация 40 аналоговых каналов для систем 34980A
Модуль Keysight 34921A представляет собой высокоплотный 40-канальный мультиплексор, разработанный специально для использования в составе многофункционального измерительного шасси 34980A. Прибор 34921A построен на базе надежных электромеханических якорных реле (armature relays), что обеспечивает исключительную универсальность при коммутации аналоговых сигналов широкого диапазона. Использование 34921A позволяет значительно расширить возможности измерительной системы, обеспечивая высокую скорость сканирования и минимальные потери сигнала при передаче на встроенный цифровой мультиметр или внешнее оборудование.
Мультиплексор 34921A оснащен сорока двухпроводными каналами, которые могут быть программно сконфигурированы для выполнения четырехпроводных измерений сопротивления. Модуль 34921A поддерживает коммутацию сигналов с напряжением до 300 В (вольт) и током до 1 А (ампер), что делает 34921A пригодным для большинства задач промышленного тестирования. Максимальная мощность коммутации для 34921A составляет 60 Вт (ватт).

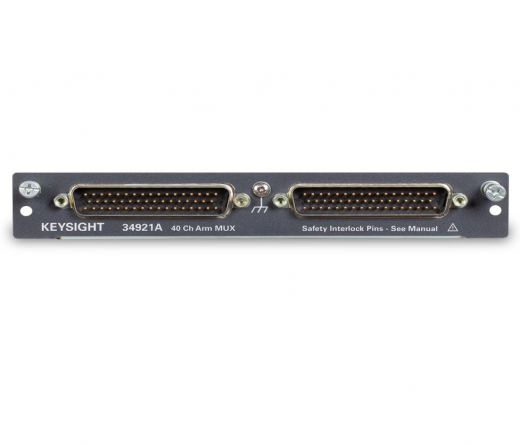

Важной технической особенностью 34921A является высокая скорость работы: модуль обеспечивает сканирование со скоростью до 100 каналов в секунду. Полоса пропускания 34921A достигает 45 МГц (мегагерц), что позволяет транслировать высокочастотные аналоговые сигналы с минимальными искажениями. Для прецизионных температурных измерений в 34921A предусмотрен встроенный датчик компенсации холодного спая, оптимизированный для работы с различными типами термопар. Подключение внешних цепей к 34921A осуществляется через стандартные 50-контактные разъемы типа D-sub.
Преимущества Keysight 34921A
- Высокая плотность каналов: Прибор 34921A позволяет разместить до 320 двухпроводных каналов в одном восьмислотовом шасси 34980A, существенно экономя рабочее пространство.
- Надежность коммутации: Использование якорных реле в 34921A гарантирует низкое переходное сопротивление контактов и высокую электрическую изоляцию между каналами.
- Универсальность измерений: Модуль 34921A поддерживает работу с любыми аналоговыми величинами, включая напряжение переменного и постоянного тока, частоту и параметры датчиков температуры.
- Встроенная термокомпенсация: Наличие узла компенсации холодного спая в 34921A обеспечивает высокую точность при мониторинге тепловых режимов без использования внешних опорных устройств.
- Низкий уровень наводок: Конструкция печатной платы 34921A минимизирует перекрестные помехи, что критично при одновременной коммутации сигналов разного уровня.
Применение Keysight 34921A
Мультиплексор 34921A находит широкое применение в автомобильной и аэрокосмической промышленности для проведения ресурсных испытаний электронных блоков управления. Благодаря высокой нагрузочной способности по напряжению, 34921A идеально подходит для функционального тестирования источников питания и систем распределения энергии. В электронной промышленности 34921A используется на автоматизированных производственных линиях для выходного контроля печатных плат, где требуется быстрая коммутация множества контрольных точек.
Возможность точного измерения температуры с помощью термопар делает 34921A незаменимым инструментом при климатических испытаниях и тепловом профилировании сложных технических систем. Эксплуатация 34921A в составе системы 34980A гарантирует долговечность измерительного комплекса и высокую повторяемость результатов в условиях интенсивного использования.
Опции Keysight 34921A
| Наименование опции | Описание |
|---|---|
| 34921Т | Клеммная колодка с температурным эталоном для 40-канального мультиплексора 34921A и L4421A, +/- 300 В. |
| Y1135A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 1,5 м, 50 контактов, напряжение: 300 В постоянного тока. |
| Y1136A | Кабель Dsub, витая пара, мужской/мужской, с внешним экраном, 3 м, 50 контактов, напряжение: 300 В постоянного тока. |
| Y1139A | Комплект разъемов для пайки с 50-контактным гнездом Dsub |
| Y1131A | Инструменты проверки и диагностики для основного блока и подключаемых модулей 34980A. |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

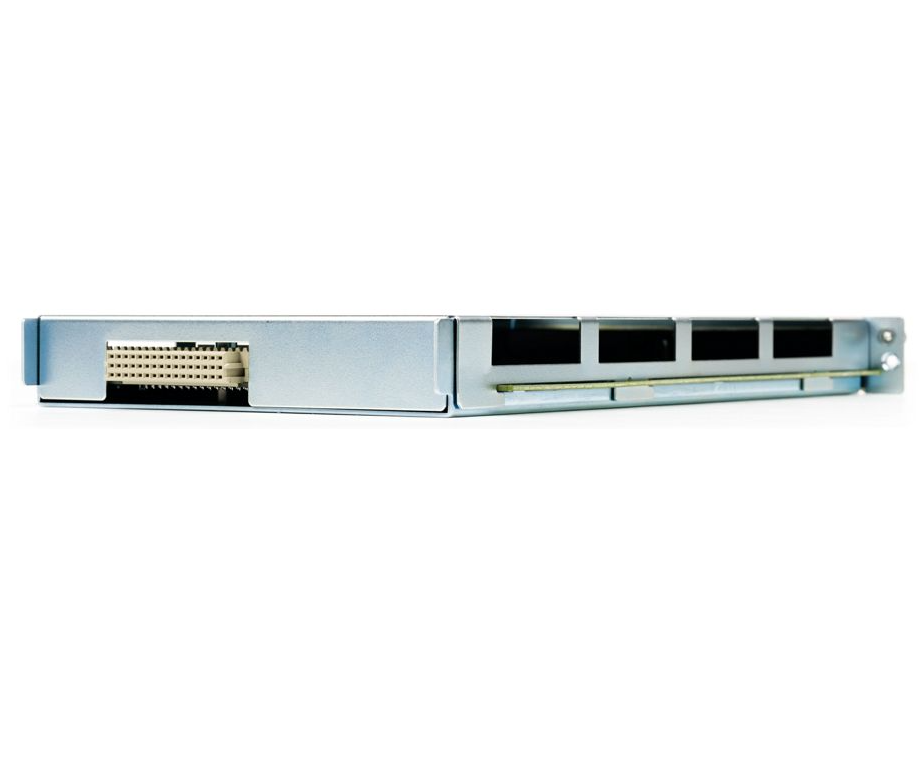

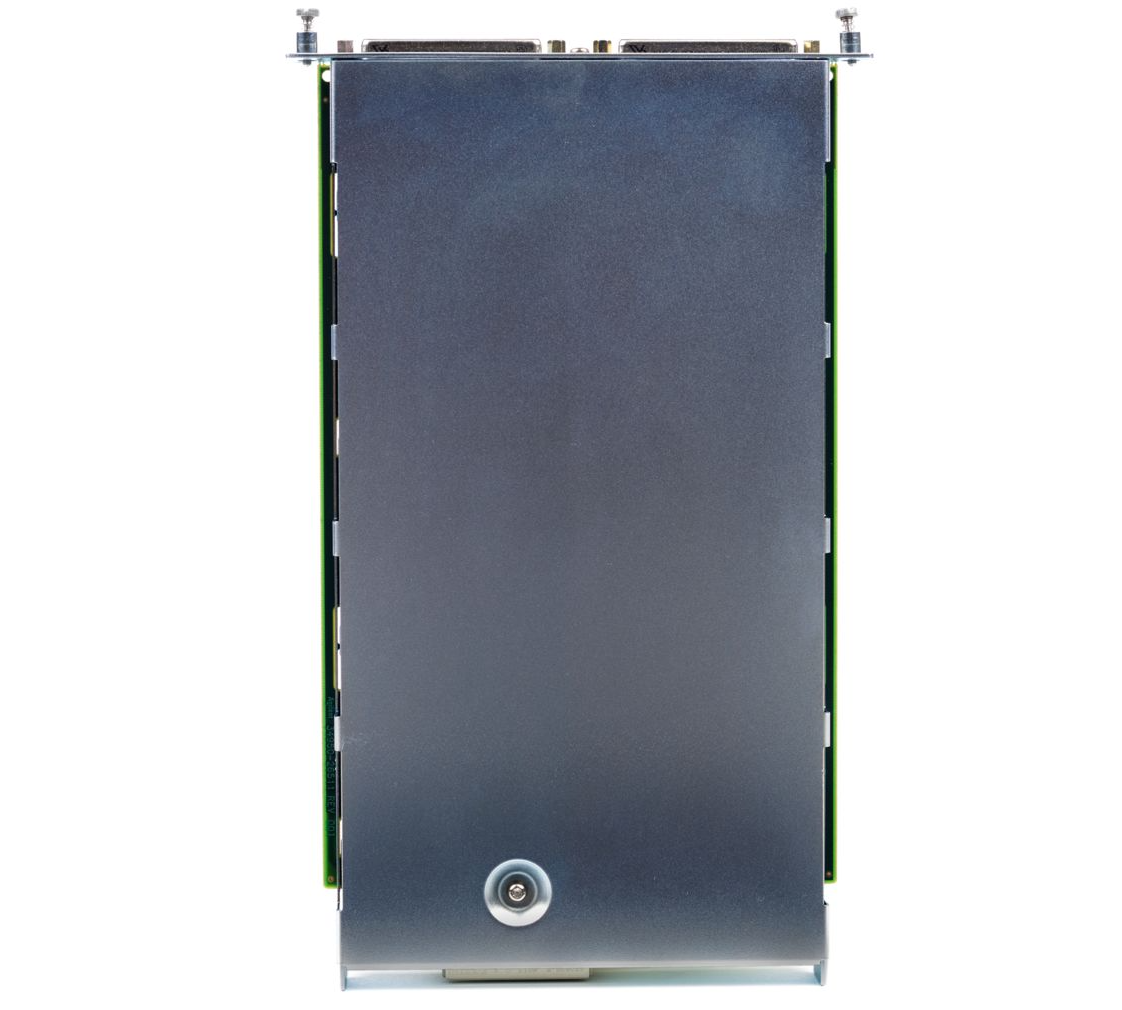

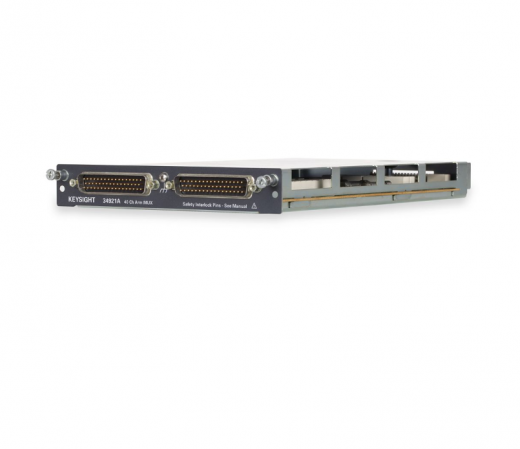

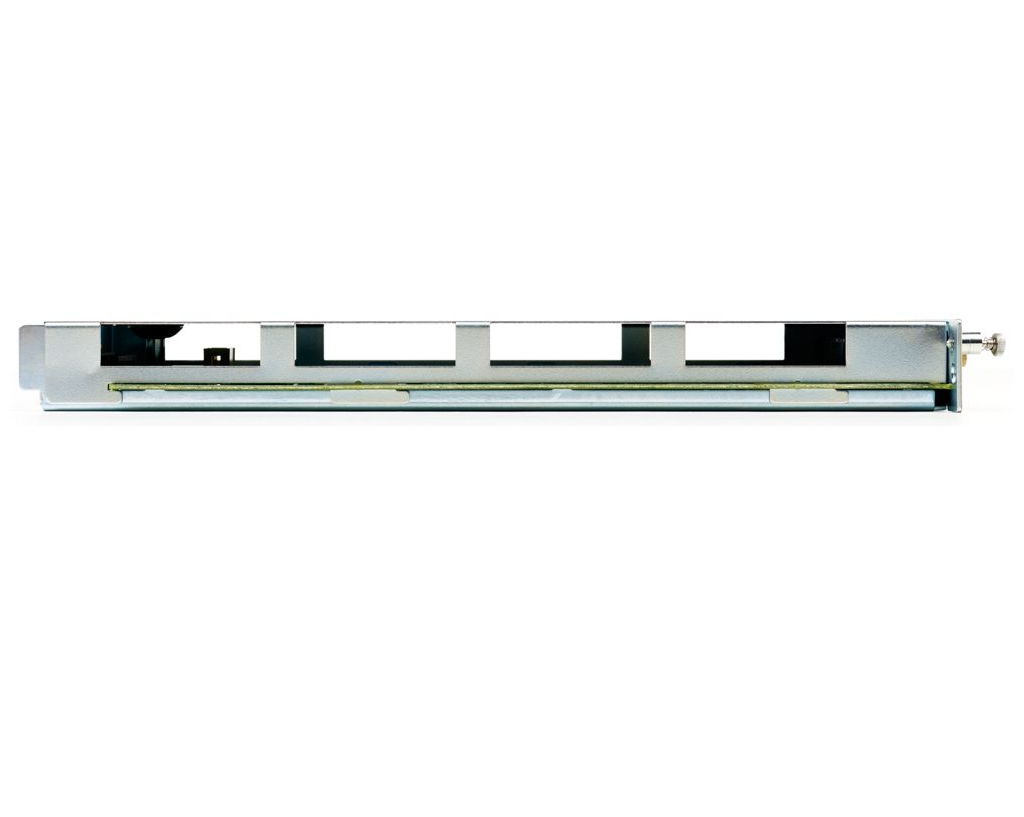

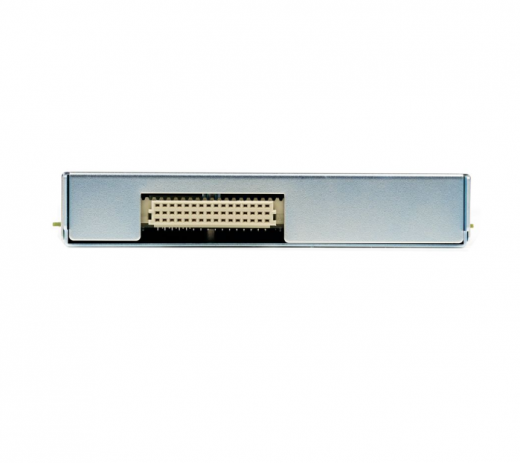

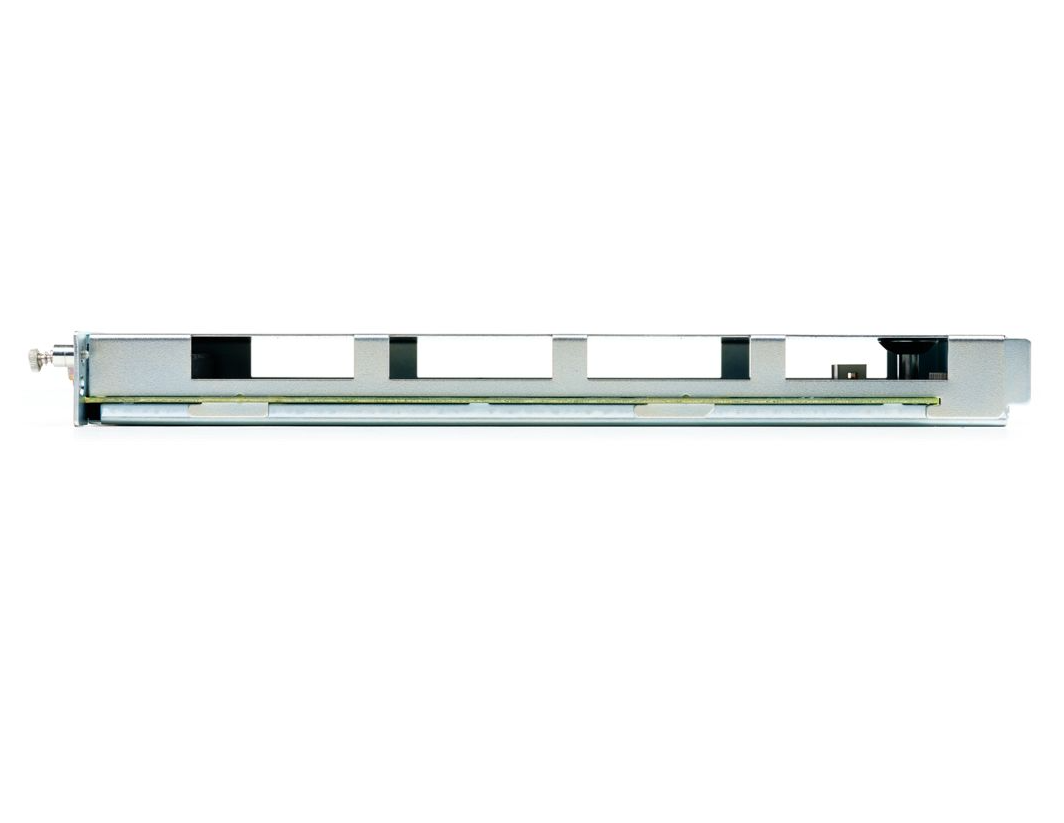

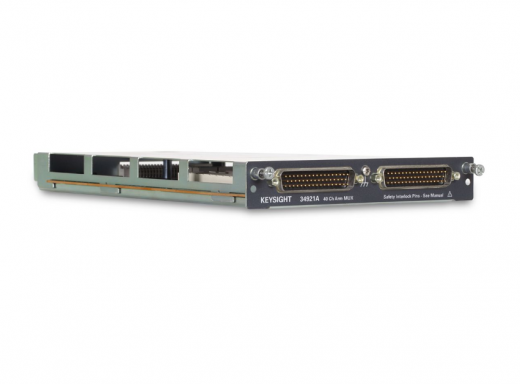

Фотогалерея
