Viavi ONT-800 Тестирование оптических сетей

VIAVI ONT-800: Эволюционная платформа для тестирования оптических сетей высшего эшелона

ONT-800 (Optical Network Tester) – это многофункциональный, мультипротокольный, многопортовый комплекс от VIAVI Solutions, спроектированный для инженеров, занимающихся научно-исследовательскими и опытно-конструкторскими работами (НИОКР), системной верификацией (System Verification Testing, SVT) и производственным тестированием оптических компонентов и систем. Платформа ONT-800 является преемником зарекомендовавшей себя в отрасли модели ONT-600 и обеспечивает необходимую полосу пропускания, охлаждение и питание для работы с модулями вплоть до 800G (Гигабит в секунду) и выше, в том числе использующих технологию PAM-4 (Pulse-Amplitude Modulation 4-level).

Преимущества Viavi ONT-800

Платформа ONT-800 устанавливает новый стандарт в индустрии тестирования оптических сетей благодаря своим техническим и эксплуатационным характеристикам:

• Высочайшая плотность портов и масштабируемость. Шасси ONT-800 обладает самой высокой плотностью портов в семействе ONT. Оно имеет несколько слотов для прикладных модулей, что позволяет создать как компактное решение для одной задачи, так и полнофункциональную, многопользовательскую систему в стойке. Поддерживается совместимость с модулями ONT-600, обеспечивая защиту инвестиций.
• Поддержка высокоскоростных технологий. Платформа разработана для работы с оптическими вставными модулями (pluggable optics) нового поколения с пропускной способностью 400G и 800G, включая OSFP 800G и QSFP-DD800. Обеспечивается комплексное тестирование на скоростях от 1G до 800G с поддержкой Ethernet (включая 400GE и 800G Ethernet), OTN (Optical Transport Network), Fibre Channel и других протоколов.
• Комплексная валидация. ONT-800 предлагает глубокую оценку производительности физического и транспортного уровней, а также функций, включая валидацию FEC (Forward Error Correction — прямое исправление ошибок), стресс-тестирование FEC для сигналов PAM-4 и аппаратную валидацию (Hardware Validation) трансиверов.
• Единая архитектура управления. Все прикладные модули используют общий графический пользовательский интерфейс (GUI) и единую архитектуру сценариев автоматизации (SW Scripts) для всей линейки ONT-800 и ONT в целом. Это значительно упрощает разработку, использование и универсальность на всех этапах жизненного цикла продукта. Поддерживается автоматизация с использованием Tcl/Tk, Python, библиотек C и LabView.
• Высокоточная синхронизация. Встроенный высокоточный модуль тактового генератора обеспечивает синхронизацию модулей и тестовых портов с точностью до ±1.0 ppm (parts per million), что критически важно для точных измерений в высокоскоростных сетях. Опционально доступна синхронизация GNSS (Global Navigation Satellite System) и рубидиевый осциллятор.

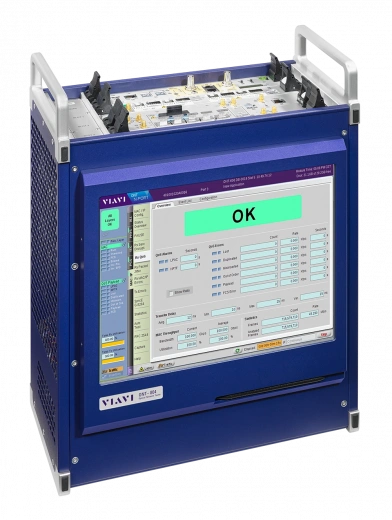

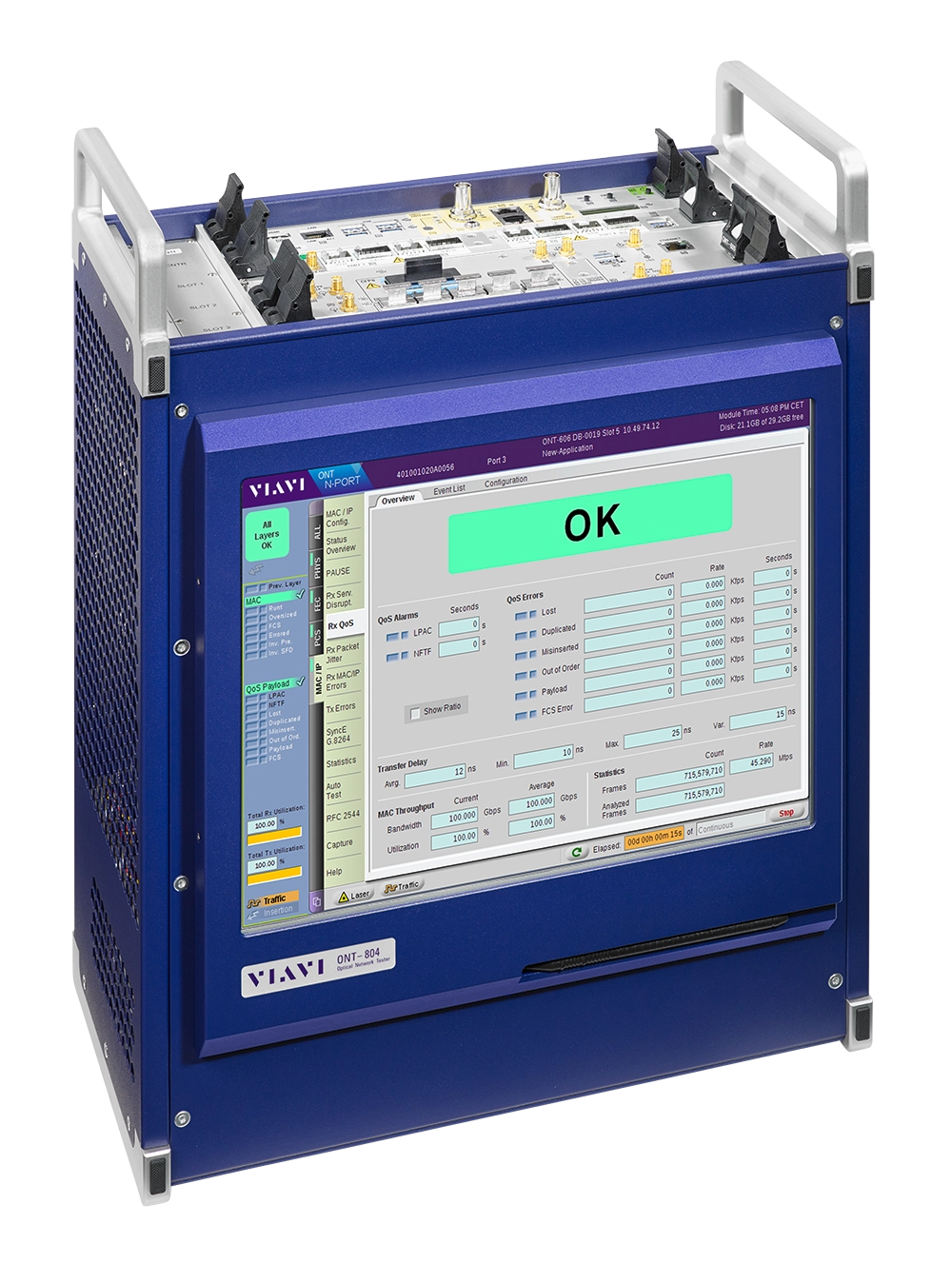

• Гибкость и удобство использования. Доступна модель ONT-804D со встроенным сенсорным экраном (touchscreen) и операционной системой Linux, поддерживающей удаленное управление через VNC (Virtual Network Computing). Модули поддерживают горячую замену (hot-swappable), что повышает эффективность работы инженера.

Комплектация Viavi ONT-800

Базовая платформа ONT-800 представляет собой основное шасси (mainframe), в которое устанавливаются прикладные модули, определяющие конечную функциональность комплекса ONT-800:

• Основное шасси ONT-800: Включает высокоэффективную систему питания и охлаждения, процессор Intel с 16GB RAM, жесткий диск ≥64 GB, интерфейсы Ethernet (RJ45), USB (4x), HDMI и возможность установки сенсорного дисплея (в модели ONT-804D).
• ONT 800G FLEX XPM / V2 / DCO: Модули для тестирования 800G/400G когерентных и клиентских трансиверов, включая FEC Stress Testing, Unframed BERT и поддержку различных форм-факторов (QSFP-DD, OSFP).
• ONT N-PORT: Модули для тестирования устройств класса 100G с поддержкой Ethernet, OTN и Fibre Channel.
• Другие модули: Включая MTM-B, CFP и CFP2 для тестирования на более низких скоростях.
• Дополнительные опции: Опциональные модули тактовых генераторов (High Accuracy GNSS Rb Clock), различные адаптеры и расширенные пакеты программного обеспечения для специфических задач тестирования оптических сетей.

Применение Viavi ONT-800

Платформа ONT-800 является ключевым инструментом для инженеров в области волоконно-оптической связи:

• R&D (Research & Development) Дизайн-Тестирование: Тестирование новых оптических компонентов, интегральных микросхем (IC) и модулей на ранних стадиях разработки.
• Разработка и валидация систем: Тестирование и верификация сложных оптических транспортных систем, включая System Verification Testing (SVT).
• Производственное тестирование (Manufacturing Testing): Высокоскоростное и надежное тестирование больших объемов оптических модулей и систем для контроля качества перед выпуском, используя ONT-800.
• Проверка соответствия стандартам: Валидация соответствия стандартам IEEE (Institute of Electrical and Electronics Engineers) и отраслевым спецификациям, включая тестирование на совместимость (eco-system interoperability) и проверку корректности работы FEC.
