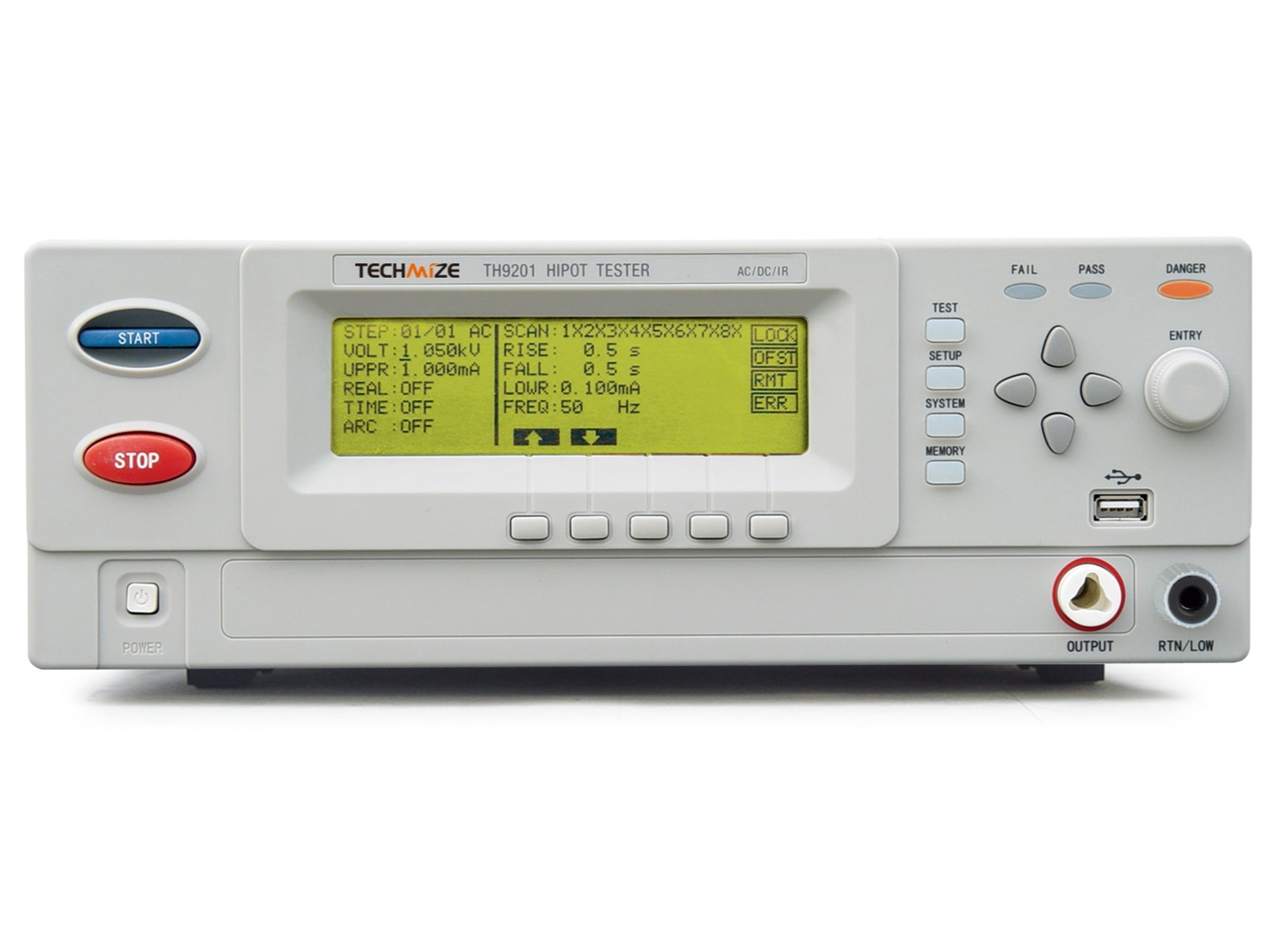

Techmize ТН9201B Тестер электрической прочности изоляции

Techmize ТН9201B: Тестер электробезопасности.

Измерители серии TH9201 — это устройства для тестирования электрической прочности изоляции с использованием переменного и постоянного высокого напряжения, предназначенные для так называемого высокопотенциального (HiPot) тестирования. Благодаря простой и компактной конструкции, современным технологиям, новой структуре и удобному интерфейсу, они просты в эксплуатации. Серия TH9201 широко применяется для проверки электробезопасности трансформаторов и других устройств с обмоткой.

Применение ТН9201B

• Производство электротехнической продукции: тестирование трансформаторов, конденсаторов, реле, выключателей, изоляторов, электрических кабелей, печатных плат и других компонентов для подтверждения их изоляционных свойств.
• Производство бытовой техники: проверка изоляции холодильников, стиральных машин, микроволновых печей, пылесосов и другой электроники на соответствие стандартам безопасности.
• Медицинское оборудование: контроль электрической прочности и безопасности медицинских приборов, где малейшие утечки могут быть критически опасны.
• Производство электродвигателей и генераторов: тестирование обмоток и изоляции для обеспечения их надежной и безопасной работы.
• Контроль качества (QC) и входной контроль: проведение регулярных испытаний на всех этапах производства, а также при поступлении комплектующих.
• Научно-исследовательские и опытно-конструкторские работы (НИОКР): изучение диэлектрических свойств новых материалов и разработка более совершенных изоляционных систем.
• Сертификация продукции: использование для испытаний, необходимых для получения международных и национальных сертификатов безопасности.
• Ремонт и обслуживание: диагностика изоляционных повреждений в электрооборудовании после длительной эксплуатации или ремонта.

Преимущества ТН9201B

• TH9201B способен генерировать переменное напряжение до 5 кВ (AC) и постоянное напряжение до 6 кВ (DC).
• Высокая точность и чувствительность по току: TH9201B обеспечивает точное измерение тока утечки в диапазонах от 0.001 мА до 20 мА для AC и от 0.1 мкА до 5 мА для DC. Такая чувствительность критически важна для обнаружения даже мельчайших нарушений изоляции.
• TH9201B позволяет измерять сопротивление изоляции в очень широком диапазоне — от 0.1 МОм до 50 ГОм. Это необходимо для оценки качества диэлектрических материалов и долгосрочной надежности изоляционных систем.
• TH9201B объединяет функции тестера выдерживаемого напряжения (Hipot — High Potential Test) как переменного, так и постоянного тока, а также измерителя сопротивления изоляции. Это позволяет проводить комплексную проверку электробезопасности одним прибором.
• Тестер оснащен функциями быстрого разряда тестируемого объекта после испытания, а также системой обнаружения дуги, что значительно повышает безопасность оператора и предотвращает повреждение образца.
• TH9201B поддерживает хранение до 100 тестовых шагов в каждой из 50 групп (всего до 500 шагов), что позволяет создавать сложные автоматизированные последовательности испытаний. Это ускоряет процесс тестирования и повышает его воспроизводимость.
• Оснащенный матричным графическим ЖК-дисплеем 240x64, TH9201B обеспечивает наглядное представление результатов, параметров испытаний и настроек, упрощая управление и анализ данных.
• Наличие интерфейсов RS232, USB, LAN (опционально) и Handler позволяет легко интегрировать TH9201B в автоматизированные тестовые системы (АТС) и обеспечивать удаленное управление, сбор и анализ данных.
• TH9201B разработан для интенсивной и продолжительной работы в промышленных условиях, гарантируя высокую надежность и долгий срок службы.

Технические характеристики ТН9201B

• TH9201S: 8-канальный сканирующий тестер электрической прочности изоляции на пробой переменным/постоянным напряжением
• TH9201/TH9201B: тестер электрической прочности изоляции на пробой переменным напряжением
• Графический ЖК-дисплей с разрешением 240х64 точек
• Функция быстрого снятия разряда и детектирование токов утечки пробоя изоляции
• Функция защиты корпуса
• Встроенный 8-канальный матричный сканер для удобства использования
• Настройка времени нарастания напряжения, времени тестирования и времени падения напряжения в зависимости от нагрузки, а также функция оценки тока при испытании постоянным пробивным напряжением
• Хранение данных: 100 шагов тестирования на группу, всего 50 групп, с общим ограничением в 500 шагов
• Функция коррекции базового значения тока
• Новый интерфейс управления и эргономичный дизайн панели
• Интерфейсы подключения: Handler, RS-232C, SCAN, GPIB (опционально)
