TECHMIZE TH8601A – компактный автоматический тестер кабелей и жгутов с поддержкой до 64 контактов. Модель оснащена 7-дюймовым TFT-дисплеем, процессором Cortex-M3 и четырёхпроводной схемой измерения. Обеспечивает проверку целостности, сопротивления изоляции, ёмкости, диодов и испытания на пробой.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

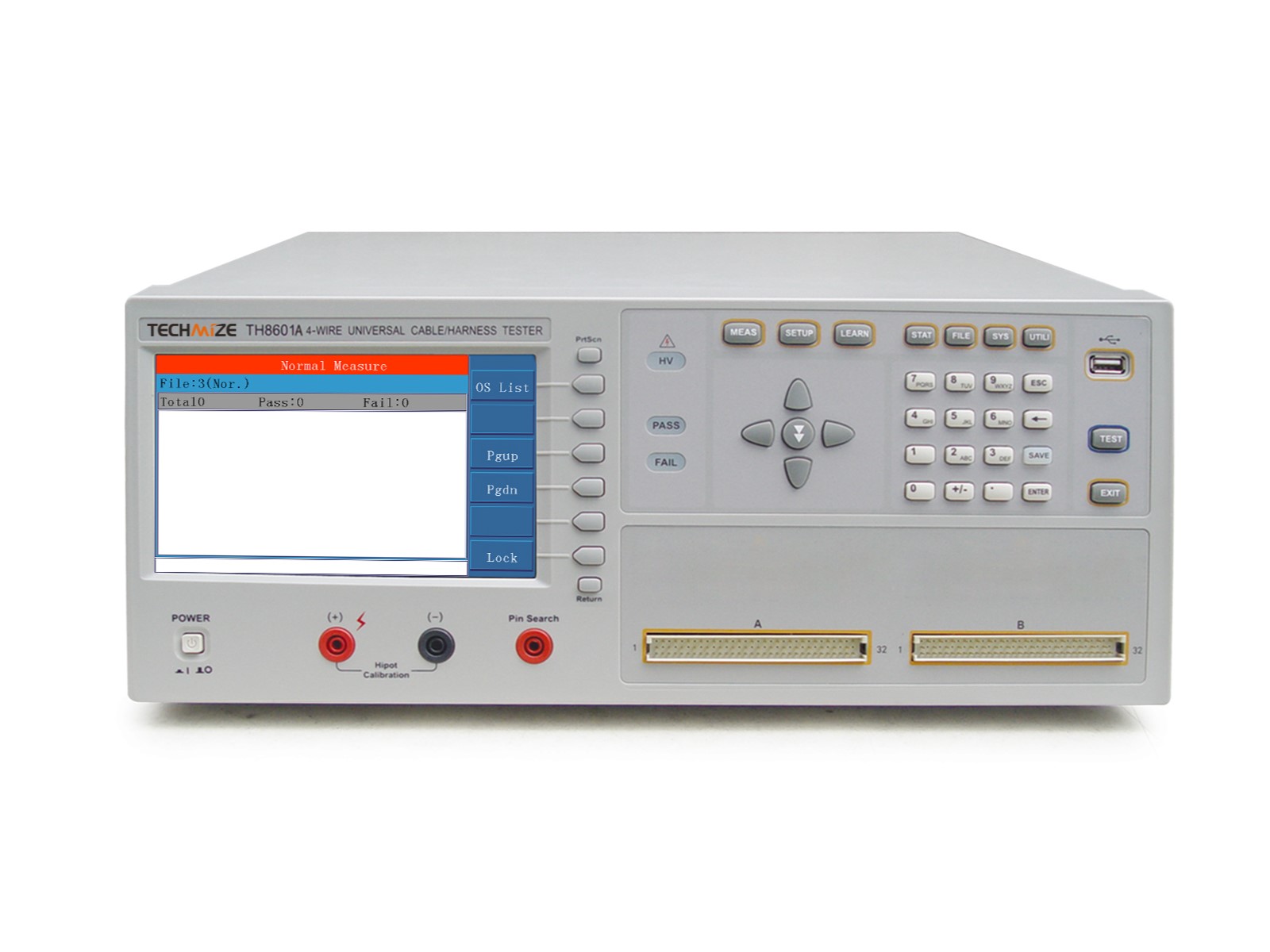

TECHMIZE TH8601A: Тестер кабелей и жгутов проводов 64 контакта
Автоматический тестер кабелей и жгутов TECHMIZE TH8601A – это младшая модель в линейке TH8600, предлагающая тот же высокий уровень функциональности и точности, что и старшие версии, но в более компактном исполнении с поддержкой до 64 тестовых контактов. Прибор создан для предприятий и лабораторий, где требуется надёжная и быстрая проверка кабельной продукции среднего объёма, но нет необходимости в работе с высокоплотными разъёмами.
TH8601A работает по четырёхпроводной схеме измерения, что позволяет добиться высокой точности при измерении малых сопротивлений. Устройство оснащено процессорным ядром Cortex-M3 и 7-дюймовым TFT LCD-дисплеем с разрешением 800×480 и 16-битной глубиной цвета. Встроенные программируемые источники питания и высоковольтный генератор обеспечивают полный спектр испытаний: проверку целостности, измерение сопротивления изоляции до 10 ГОм, тестирование ёмкости, сопротивления, диодов, а также испытания переменным и постоянным напряжением на пробой. Система использует передовую технологию LCR-дискретизации и высокоскоростной коммутатор каналов, что гарантирует высокую скорость и долговечность тестирования.
Технические характеристики TECHMIZE TH8601A
| Параметр | Значение |
|---|---|
| Количество тестовых контактов | 64 |
| Тест диода (напряжение) | 0–10 В |
| Тест ёмкости | 10 пФ – 1000 мкФ |
| DCR | 10 мОм – 1 МОм |
| Обрыв /Короткое замыкание | 1 кОм – 50 кОм |
| Испытание переменным напряжением (AC Hipot) | 1000 В / 5 мА |
| Испытание постоянным напряжением (DC Hipot) | 1500 В / 5 мА |
| Сопротивление изоляции (напряжение / сопротивление) | 1000 В / до 1 ГОм |
| Дисплей | 7" TFT LCD, 800×480, 16 бит |
| Процессор | Cortex-M3 |
| Частота тестового сигнала | 50 Гц – 300 кГц |
| Напряжение тестового сигнала (переменное / постоянное) | 0–1 Вскз / 0–5 В |
| Интерфейсы | USB, RS-232, LAN |
| Внутренняя память | 3 МБ |
| Вес | 7,5 кг |
Применение и назначение TECHMIZE TH8601A
- Малосерийное производство – тестирование кабельных сборок в небольших объёмах с высокими требованиями к качеству.
- Сервисные центры и ремонтные мастерские – быстрая диагностика кабелей и жгутов при обслуживании электронного оборудования.
- Лабораторные исследования – измерение электрических параметров кабельных образцов в научно-исследовательских целях.
- Контроль качества на входе – проверка поставляемых кабельных изделий на соответствие техническим условиям.
Ключевые особенности TECHMIZE TH8601A
- Четырёхпроводное измерение – компенсация сопротивления тестовых проводов для точного измерения малых сопротивлений.
- Встроенные источники питания – программируемые источники постоянного и переменного напряжения для различных режимов тестирования.
- Высоковольтный тест изоляции – проверка сопротивления изоляции высоким напряжением до 1000 В.
- Измерение пассивных компонентов – тестирование индуктивности, ёмкости, сопротивления и диодов в одном цикле.
- Функция мгновенного обнаружения обрывов и коротких замыканий – моментальная фиксация неисправностей в процессе тестирования.
- Внутренняя память и USB-экспорт – хранение до 3 МБ тестовых данных и экспорт на USB-накопитель.
- Интуитивный интерфейс – 7-дюймовый цветной TFT-экран с высоким разрешением для комфортной работы.
- Режим автоматического сканирования – автоматическая проверка всех контактов без ручного переключения.
