TECHMIZE TH8601 – многофункциональный автоматический тестер кабелей и жгутов с поддержкой до 128 контактов. 7-дюймовый TFT-дисплей, процессор Cortex-M3 и четырёхпроводная схема. Обеспечивает комплексную проверку целостности цепей (прозвонку), сопротивления изоляции, ёмкости, диодов и высоковольтные испытания на пробой.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

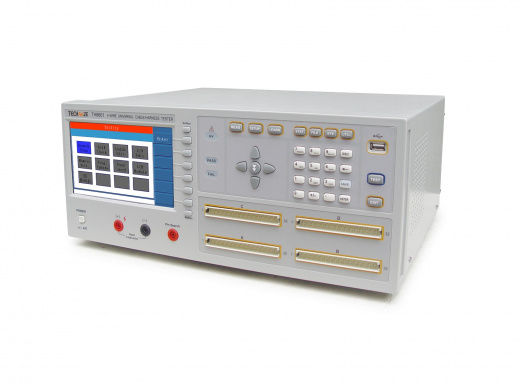

TECHMIZE TH8601: Тестер кабелей и жгутов проводов 128 контактов
Многофункциональный автоматический тестер кабелей и жгутов TECHMIZE TH8601 представляет собой высокопроизводительную испытательную систему, предназначенную для комплексной проверки качества и надёжности электрических соединений. Прибор относится к серии TH8600 и является базовой моделью автоматических тестеров, разработанных для работы с широким спектром кабельной продукции – от простых многожильных проводов до сложных жгутов и шлейфов.
Устройство работает по четырёхпроводной схеме измерения, что позволяет минимизировать влияние сопротивления контактов и соединительных проводов на результаты измерений. Встроенные программируемые источники постоянного и переменного напряжения, а также высоковольтный источник питания обеспечивают проведение полного цикла испытаний: проверку целостности цепей (прозвонку), измерение сопротивления изоляции до 10 ГОм, тестирование ёмкости, сопротивления постоянному току, диодов, а также испытания переменным и постоянным напряжением на пробой. Благодаря передовой технологии LCR-дискретизации и высокоскоростному надёжному коммутатору каналов, TH8601 значительно повышает производительность и точность тестирования, снижая время цикла проверки.
Технические характеристики TECHMIZE TH8601
| Параметр | Значение |
|---|---|
| Количество тестовых контактов | 128 |
| Тест диода (напряжение) | 0–10 В |
| Тест ёмкости | 10 пФ – 1000 мкФ |
| DCR | 10 мОм – 1МОм |
| Обрыв/короткое замыкание | 1 кОм – 50 кОм |
| Испытание переменным напряжением (AC Hipot) | 1000 В / 5 мА |
| Испытание постоянным напряжением (DC Hipot) | 1500 В / 5 мА |
| Сопротивление изоляции (напряжение / сопротивление) | 1000 В / до 1 ГОм |
| Дисплей | 7" TFT LCD, 800×480, 16 бит |
| Процессор | Cortex-M3 |
| Частота тестового сигнала | 50 Гц – 300 кГц |
| Напряжение тестового сигнала (переменное / постоянное) | 0–1 Вскз / 0–5 В |
| Интерфейсы | USB, RS-232, LAN |
| Внутренняя память | 3 МБ |
| Вес | 7,5 кг |
Применение и назначение TECHMIZE TH8601
- Производственный контроль качества – автоматическая проверка кабельных сборок и жгутов на сборочных линиях, контроль целостности, изоляции и испытания на пробой.
- Сервисное обслуживание и ремонт – диагностика неисправностей в кабельных системах, поиск обрывов, коротких замыканий и деградации изоляции.
- Разработка и тестирование прототипов – верификация электрических параметров новых кабельных изделий на этапе R&D.
- Входной контроль компонентов – проверка кабельной продукции от поставщиков на соответствие спецификациям.
Ключевые особенности TECHMIZE TH8601
- Четырёхпроводная схема измерения – обеспечивает высокую точность измерения малых сопротивлений за счёт компенсации сопротивления тестовых проводов.
- Программируемые источники питания – встроенные источники постоянного и переменного напряжения позволяют гибко настраивать параметры тестирования под конкретные задачи.
- Высоковольтный источник для испытаний изоляции – генерация напряжения до 1000 В для проверки сопротивления изоляции и тестов на пробой.
- Тестирование пассивных компонентов – измерение индуктивности, ёмкости, сопротивления и проверка диодов в одном цикле.
- Функция мгновенного обнаружения обрывов и коротких замыканий – оперативная фиксация внезапных размыканий и замыканий в процессе испытаний.
- Встроенная память 3 МБ и поддержка USB-накопителей – сохранение до 3 МБ тестовых файлов внутри прибора и экспорт данных на внешний USB-носитель.
- Интуитивный 7-дюймовый TFT-дисплей – цветной экран с разрешением 800×480 и 16-битной глубиной цвета обеспечивает комфортную работу и наглядное отображение результатов.
- Режим автоматического сканирования – последовательная проверка всех тестовых контактов без необходимости ручного переключения.
- Функция сохранения и загрузки конфигураций – быстрая смена настроек для различных типов кабелей и стандартов тестирования.
