R&S PVT360A Векторный тестер характеристик
Цена по запросу
Арт. PVT360A
R&S PVT360A — передовой векторный тестер для тестирования базовых станций 5G и LTE. Диапазон от 400 МГц до 8 ГГц, полоса пропускания до 500 МГц. Два независимых канала для параллельных измерений. Идеален для производства и лабораторий.
Характеристики
Полоса пропускания, МГц
—
500
Диапазон частот
—
400 МГц - 8 ГГц
Дисплей
—
1,9" TFT EPD-дисплей (144х128 пикселей)
Сопротивление, Ом
—
50
Выходная мощность
—
+20 дБмВт
Интерфейс
—
USB, LAN
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S PVT360A Векторный тестер характеристик
Цена по запросу
Арт. PVT360A
#PROP_TITLE#
—
#PROP_VALUE#
R&S PVT360A Векторный тестер характеристик
Векторный тестер характеристик R&S PVT360A представляет собой автоматизированное решение для высокоскоростного производства, выполняющее функциональное тестирование и окончательную проверку беспроводных устройств. Прибор интегрирует в единую систему векторный генератор сигналов и векторный анализатор сигналов, что позволяет эмулировать работу базовых станций и анализировать отклик тестируемого оборудования.
Основное назначение тестера — проведение точных измерений параметров радиотракта, таких как мощность передатчика, чувствительность приемника и векторная ошибка (EVM) в контролируемых условиях. Это обеспечивает полную валидацию RF-характеристик изделия на соответствие стандартам связи перед выпуском с производственной линии. Технические особенности тестера включают продвинутые алгоритмы анализа сигналов, возможность работы с различными форматами модуляции и поддержку современных протоколов связи.
Технические характеристики R&S PVT360A
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 400 МГц до 8 ГГц |
| Фазовый шум | до -150 дБн/Гц |
| Уровень выходной мощности | +20 дБмВт |
| Интерфейсы | LAN, USB |
| Автоматизация | Поддержка SCPI команд и Python библиотек |
| Вес | 15,2 кг |
Области применения R&S PVT360A
- Разработка и тестирование телекоммуникационного оборудования.
- Сертификационные испытания радиоэлектронных устройств.
- Калибровка измерительных систем.
- Диагностика неисправностей в сетях связи.
- Исследовательские работы в области радиотехники.
Ключевые особенности и преимущества R&S PVT360A
- Ключевые параметры. Тестер функционирует в обширном частотном спектре от 400 МГц до 8 ГГц,что дает возможность тестировать все необходимые диапазоны FR1. Показатель полосы пропускания достигает 500 МГц, что значительно превосходит типичные нормы для стандарта 5G FR1.
- Архитектура и производительность. Двухканальная структура устройства оснащена независимыми генераторами сигналов и анализаторами, гарантирующими быстрые параллельные измерения. Каждый канал поддерживает до восьми полнодуплексных портов для тестирования, с опцией одновременной трансляции сигнала на все порты. Время переключения между портами занимает меньше 10 мкс.
- Тестовые возможности. Система обеспечивает всестороннее тестирование с совместимостью со стандартами 5G NR и WLAN до 8 ГГц. Оборудование дает возможность выполнять синхронную проверку передающих и принимающих модулей, оптимизируя процедуры тестирования для сокращения времени простоя. Благодаря второму каналу, параллельно проводится True MIMO 2×2 тестирование.

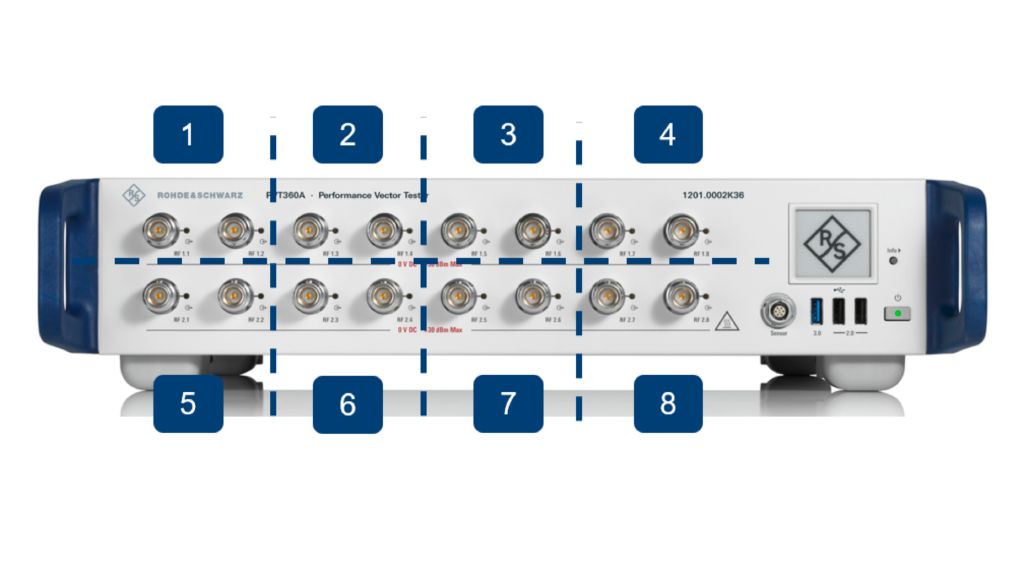

- Встроенные функции. С помощью интеллектуального режима прибор можно разделить на восемь виртуальных приборов,выполняющих независимые замеры. Программная часть содержит WinIQSIM2 для генерации пользовательских сигналов и Vector Signal Explorer для их углубленного анализа.
- Адаптивность системы. Модульная архитектура дает возможность гибко конфигурировать установку под различные нужды: от базового варианта с одним каналом и полосой 250 МГц до полнофункциональной двухканальной версии с пиковой производительностью. Обновление функционала производится через активационный код, не требуя физических манипуляций с аппаратной частью.
- Дополнительные возможности. Компактное исполнение в моноблочном корпусе сочетает высокую мощность с минимальными размерами. Автоматизация тестирования облегчает интеграцию в испытательные стенды, а понятный веб-интерфейс упрощает настройку параметров формирования сигналов и проведения измерений.
Дополнительные опции R&S PVT360A
| Опция и номер заказа | Описание |
|---|---|
| Базовый блок | |
| R&S®PVT-PB36I (1214.0106.10) | PVT360A базовая сборка |
| R&S®PVT-B40H (1214.0112.09) | Единый интерфейс прибора |
| R&S®PVT-B41H (1214.0612.09) | Интерфейс прибора Flexx |
| R&S®PVT-B106H (1214.0129.09) | От 400 МГц до 6 ГГц, полоса пропускания 250 МГц, первый приемопередатчик |
| R&S®PVT-PB36I (1214.0106.10) | PVT360A базовая сборка |
| R&S®PVT-B40H (1214.0112.09) | Единый интерфейс прибора |
| R&S®PVT-B306I (1214.0729.10) | RF unit, 1st TRX, high power, 6 GHz, 250 MHz bandwidth |
| R&S®PVT-KB206 (1214.0141.02) | От 400 МГц до 6 ГГц, ВЧ-полоса пропускания 250 МГц, второй приемопередатчик |
| R&S®PVT-KB108 (1214.0135.02) | Расширение диапазона частот до 8 ГГц, первый приемопередатчик |
| R&S®PVT-KB505 (1214.0164.02) | Расширение полосы пропускания до 500 МГц, первый приемопередатчик |
| R&S®PVT-K108 (1214.0187.02) | R&S®PVT360A с «умным» управлением каналами |
| Опции приложений для измерения | |
| R&S®PVT-KM100 (1214.3140.02) | Анализ спектра на основе I/Q-данных |
| R&S®PVT-KM310 (1214.0193.02) | Измерения в нисходящих каналах LTE |
| R&S®PVT-KM311 (1214.0206.02) | Измерения в восходящих каналах LTE и LTE-A |
| R&S®PVT-KM313 (1214.0229.02) | Измерения NB-IoT, нисходящий канал |
| R&S®PVT-KM314 (1214.0235.02) | Измерения NB-IoT, восходящий канал |
| R&S®PVT-KM320 (1214.0241.02) | Измерения в нисходящих каналах 5G NR, вып. 15 и 16 |
| R&S®PVT-KM322 (1214.0264.02) | Измерения в нисходящих каналах 5G NR, расширение с несколькими несущими |
| R&S®PVT-KM321 (1214.0258.02) | Измерения в восходящих каналах 5G NR, вып. 15, 16 и 17 |
| R&S®PVT-KM323 (1214.0270.02) | Измерения в восходящих каналах 5G NR, расширение с несколькими несущими |
| R&S®PVT-KM325 (1214.0293.02) | Измерения в восходящих каналах 5G NR, расширение MIMO |
| R&S®PVT-KM326 (1214.0306.02) | Измерения в нисходящих каналах 5G NR, вып. 17 в расширенной версии |
| R&S®PVT-KM400 (1214.0335.02) | Измерения Bluetooth®, Bluetooth® Classic, Bluetooth® Low Energy до версии 5.3 |
| R&S®PVT-KM410 (1214.0341.02) | Измерение WLAN, IEEE 802.11a/b/g/n/ac |
| R&S®PVT-KM411 (1214.0358.02) | Измерение WLAN, расширение IEEE 802.11ax |
| R&S®PVT-KM412 (1214.0364.02) | Измерение WLAN, расширение IEEE 802.11be |
| R&S®PVT-KM413 (1214.0370.02) | Измерения WLAN, истинное расширение MIMO |
| R&S®PVT-KM414 (1214.4518.02) | Измерения WLAN 802.11 bn SISO |
| Измерительные приложения с R&S®VSE | |
| R&S®VSE-PVT (1345.2401.02) | Базовое ПО R&S®VSE с PVT360A |
| R&S®VSE-KP7 (1345.2460.02) | Анализ аналоговой модуляции (АМ/ЧМ/ФМ) |
| R&S®VSE-KP18 (1345.2418.02) | Измерения усилителей |
| R&S®VSE-KP18D (1345.2424.02) | Прямые измерения предыскажений (DPD) |
| R&S®VSE-KP18F (1345.2430.02) | Измерения частотных характеристик |
| R&S®VSE-KP18M (1345.2447.02) | Предыскажения на основе полиномиальной модели с памятью |
| R&S®VSE-KP70 (1345.2453.02) | Векторный анализ сигналов |
| R&S®VSE-KP70M (1345.2476.02) | Многомодуляционный анализ |
| R&S®VSE-KP70P (1345.2482.02) | Измерения BER PRBS |
| R&S®VSE-KP96 (1345.2499.02) | Анализ сигналов OFDM |
| R&S®VSE-KP10 (1345.2501.02) | Измерения GSM, EDGE, EDGE Evolution и VAMOS |
| R&S®VSE-KP72 (1345.2518.02) | Измерения WCDMA FDD, восходящий/нисходящий канал |
| R&S®VSE-KP100 (1345.2524.02) | Измерения LTE FDD, восходящий/нисходящий канал |
| R&S®VSE-KP102 (1345.2530.02) | Измерения LTE-A и MIMO, нисходящий канал |
| R&S®VSE-KP104 (1345.2547.02) | Измерения LTE TDD, восходящий/нисходящий канал |
| R&S®VSE-KP106 (1345.2553.02) | Измерения LTE NB-IoT, восходящий/нисходящий канал |
| R&S®VSE-KP144 (1345.2560.02) | Измерения 5G NR, восходящий/нисходящий канал, вып. 15 |
| R&S®VSE-KP146 (1345.2576.02) | Измерения 5G NR MIMO, нисходящий канал |
| R&S®VSE-KP148 (1345.2582.02) | Измерения 5G NR, восходящий/нисходящий канал, вып. 16 |
| R&S®VSE-KP171 (1345.2599.02) | Измерения 5G NR, восходящий/нисходящий канал, вып. 17 |
| R&S®VSE-KP175 (1345.2601.02) | Измерения O-RAN |
| R&S®VSE-KP201 (1345.2618.02) | Измерения OneWeb |
| Опции формирования сигналов | |
| R&S®PVT-KW149 (1214.2996.02) | AWGN, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW201 (1214.0387.02) | Генератор сигналов |
| R&S®PVT-KW300 (1214.0393.02) | GSM, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW301 (1214.0406.02) | WCDMA, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW310 (1214.0412.02) | LTE/eMTC/кат.M1, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW313 (1214.0429.02) | NB-IoT, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW320 (1214.0435.02) | 5G NR вып. 15 и 16, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW326 (1214.0441.02) | 5G NR расширение для вып. 17, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW327 (1214.0706.02) | Генерирование плоскости пользователя |
| R&S®PVT-KW400 (1214.0458.02) | Bluetooth® Classic, Bluetooth® Low Energy до версии 5.3, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW410 (1214.0464.02) | WLAN 802.11a/b/g/n/ac, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW411 (1214.0470.02) | WLAN расширение 802.11ax, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW412 (1214.0487.02) | WLAN расширение 802.11be, генерирование сигналов произвольной формы (WinIQSIM2) |
| R&S®PVT-KW414 (1214.4499.02) | WLAN IEEE 802.11 bn extension, ARB signal creation (WinIQSIM2) |
| R&S®PVT-KW600 (1214.0712.02) | OneWeb, генерирование сигналов произвольной формы (WinIQSIM2) |
| Прочие | |
| R&S®PVT-Z41H (1214.0629.09) | Комплект кабелей для подключения нескольких приборов, PVTflexx |
| R&S®PVT-KT200 (1214.2950.02) | External frontend control *only for high power option |
| R&S®ZZA-KN2OT (1175.3810.00) | Rack adapter, 19"/2HU, 1/1 |
| R&S®FE44S (1338.7001.02) | External Frontend 24 GHz to 44 GHz *requires R&S®PVT-KT200 |
| R&S®FE50DTR (1347.4099.02) | External Frontend up to 50 GHz *requires R&S®PVT-KT200 |
| R&S®DCV-2 (0240.2193.08) | Documentation of calibration values |
| R&S®DCV-ZP (1173.6506.02) | Печатная версия документации DCV |
| R&S®ACAPVT360A (3599.0682.03) | R&S®PVT360A accredited calibration |
Основная информация
Размер (ВхШхГ), см
10,65х46,51х55,5
Вес, кг
15,2
Технические характеристики
Полоса пропускания, МГц
500
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
400 МГц - 8 ГГц
Дисплей
1,9" TFT EPD-дисплей (144х128 пикселей)
Сопротивление, Ом
50
Выходная мощность
+20 дБмВт
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN
