Keysight M8067A (Платы каналов ISI) – ключевой инструмент для RX Characterization сверхвысокоскоростных интерфейсов. Эмулирует потери в канале до 30 дБ на символьных скоростях до 120 Гбод. Плата содержит 12 трасс с калиброванными S-параметрами для точного тестирования устойчивости приемников PCIe 7.0 и OIF CEI-224G.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight M8067A: Платы каналов ISI для эмуляции потерь в тракте до 120 Гбод

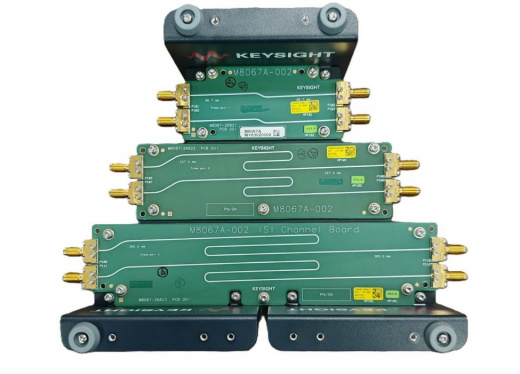

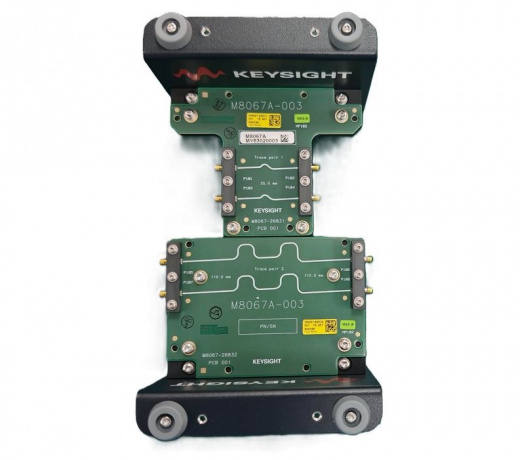

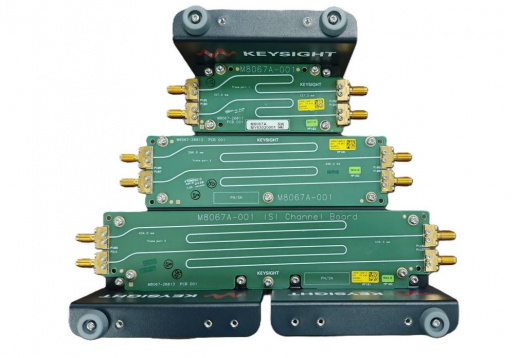

Keysight M8067A (Платы каналов межсимвольной интерференции, InterSymbol Interference) - незаменимый инструмент для точной характеристики приемников (RX Characterization) сверхвысокоскоростных цифровых интерфейсов. В условиях, когда символьные скорости достигают 120 Гбод (GBd), потери в канале (Channel Loss) становятся доминирующим фактором, влияющим на коэффициент битовых ошибок (BER). Набор M8067A позволяет инженерам-разработчикам и тестировщикам точно эмулировать эти потери, обеспечивая воспроизводимость и достоверность результатов в соответствии с жесткими отраслевыми стандартами.
M8067A — это пассивные печатные платы (PCB — Printed Circuit Board), содержащие трассы дифференциальных линий передачи с тщательно контролируемыми характеристиками. Эти платы вставляются в тестовый тракт, формируя контролируемую межсимвольную интерференцию (ISI), которая имитирует влияние реальных каналов: объединительных панелей, кабелей или чип-чип соединений.
Преимущества Keysight M8067A
Плата M8067A обеспечивает инженерное превосходство благодаря следующим ключевым характеристикам:
- M8067A является решением для максимальных скоростей: M8067A поддерживает символьные скорости до 120 Гбод, что является критически важным для тестирования интерфейсов 800G, 1,6T и стандартов PCI Express 7.0 (128 GT/s).
- Широкий диапазон эмуляции потерь: M8067A предлагает выбор из двенадцати дифференциальных трасс, что позволяет эмулировать потери в широком диапазоне — от 5 до 30 дБ (децибел), имитируя реальные каналы различной длины и сложности.
- M8067A обеспечивает высокую точность и воспроизводимость: Каждая трасса на плате M8067A имеет известные и тщательно измеренные S-параметры. Это позволяет инженерам точно исключить или встроить (Embed) характеристики самой платы в результаты измерений, обеспечивая максимальную достоверность при тестировании допуска приемника (Receiver Tolerance Test).
- Универсальные коннекторы: Набор M8067A разделен на опции с различными разъемами для работы в разных диапазонах: 1,85 мм коннекторы поддерживают скорости до 64 Гбод, а 1,0 мм коннекторы позволяют работать с интерфейсами до 120 Гбод.
Применение Keysight M8067A
Платы M8067A необходимы везде, где требуется точное тестирование устойчивости высокоскоростных приемников к частотно-зависимым потерям:
- Верификация стандартов следующего поколения: M8067A используется для тестирования приемников на соответствие новейшим спецификациям, включая PCI Express 6.0/7.0 (64/128 GT/s), электрические интерфейсы OIF CEI-112G и CEI-224G, а также стандарты Ethernet IEEE 802.3ck и 802.3dj (для объединительных панелей, кабельных сборок и чип-модуль соединений).
- Тестирование допуска приемника: M8067A позволяет инженерам проводить тестирование минимально необходимой чувствительности приемника к ISI-джиттеру (Джиттер, вызванный межсимвольной интерференцией), устанавливая критические границы устойчивости устройства (DUT — Device Under Test).
- Калибровка тестового тракта: С помощью M8067A и тестеров коэффициента битовых ошибок (BERT) серий Keysight M8020A или M8040A инженеры могут сформировать эталонный стрессовый сигнал, требуемый спецификацией, для проведения официального тестирования на соответствие (Compliance Testing).
Комплектация Keysight M8067A

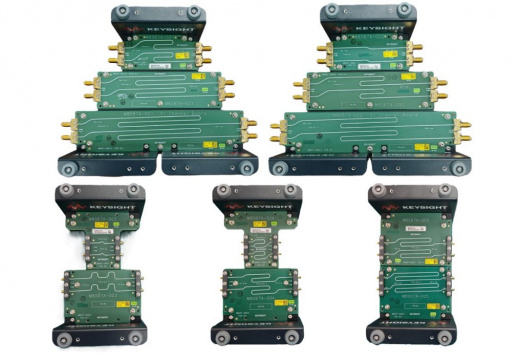

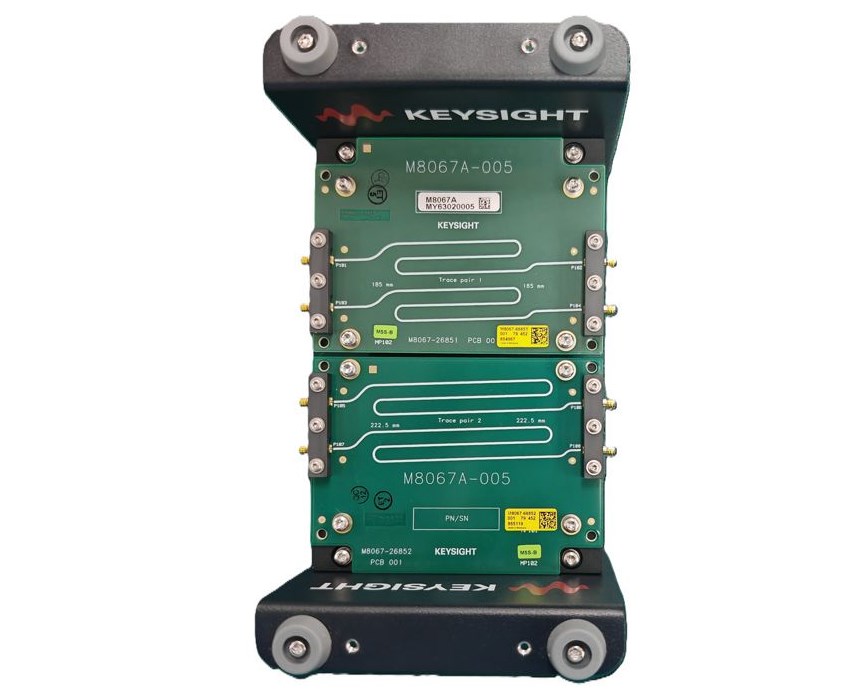

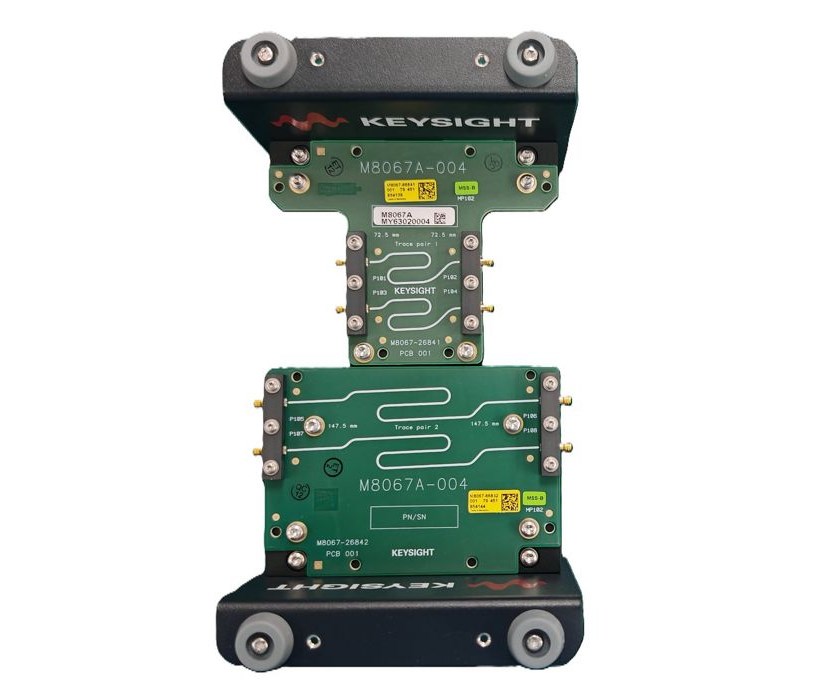

Плата M8067A поставляется в виде набора опциональных плат, каждая из которых содержит несколько трасс:
- Базовые опции M8067A: Включают несколько плат с трассами различной длины, позволяющих эмулировать потери от 5 до 30 дБ.
- Различные разъемы: Набор включает платы с 1,85 мм разъемами (до 64 Гбод) и платы с 1,0 мм разъемами (до 120 Гбод). Выбор зависит от целевой символьной скорости.
- Документация и данные: Каждая плата M8067A поставляется с уникальными файлами S-параметров (Scattering Parameters), привязанными к серийному номеру. Это позволяет максимально точно де-эмбедировать (De-embed) влияние платы из измерений в программном обеспечении.
- Механические аксессуары: В комплект M8067A входят механические кронштейны, обеспечивающие вертикальное или горизонтальное размещение на тестовом стенде. Это помогает минимизировать восприимчивость к электромагнитным помехам (EMI — ElectroMagnetic Interference) и упрощает интеграцию в тестовую среду.
Опции Keysight M8067A
Технические характеристики Keysight M8067A
