Keysight M8054A — это однослотовый модуль AXIe (eXtensions for Instrumentation) для создания точных, воспроизводимых помех по уровню до 32 ГГц. Он генерирует случайный и синусоидальный шум, а также синфазные и дифференциальные помехи для критического тестирования устойчивости приемников NRZ/PAM4 в системах до 64 Гбод.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight M8054A — Источник помех для верификации цифровых приемников
Keysight M8054A является незаменимым инструментом для углубленного тестирования высокоскоростных цифровых приемников. M8054A — это не просто генератор шума, это прецизионный источник помех, разработанный как ключевой компонент модульной платформы Keysight M8000 Тестеров коэффициента битовых ошибок (BERT). M8054A позволяет инженерам имитировать реальные условия работы, создавая контролируемые и воспроизводимые искажения на физическом уровне (Physical Layer), что критически важно для оценки устойчивости и надежности тестируемого устройства (DUT) в жестких средах. Модуль M8054A является залогом успешной верификации ваших разработок, обеспечивая высокий тестовый охват и максимальную достоверность результатов.
Преимущества Keysight M8054A
Модуль M8054A выделяется среди аналогичных решений благодаря своему набору функций и высочайшей точности. Этот Источник помех разработан для генерации всех необходимых типов искажений, что позволяет проводить исчерпывающую проверку приемников.
- M8054A генерирует случайные помехи по уровню (так называемый «белый шум») с регулируемым крест-фактором (Crest Factor), что дает возможность точно эмулировать гауссовский шум.
- Синусоидальные помехи по уровню (Sinusoidal Interference) также легко генерируются с помощью M8054A, позволяя тестировать приемник на устойчивость к узкополосным интерференциям.
- Широкая полоса пропускания до 32 ГГц гарантирует, что M8054A может успешно вносить помехи в сигналы с символьными скоростями до 64 Гбод, что включает тестирование NRZ и PAM4.
- Модуль M8054A оснащен четырьмя дифференциальными выходными каналами, что исключает необходимость в использовании внешних симметрирующих устройств (Balun). Это упрощает тестовую конфигурацию и минимизирует дополнительные потери.
- Гибкость M8054A также заключается в поддержке как синфазных (Common Mode), так и дифференциальных (Differential Mode) помех, что позволяет воспроизводить различные сценарии, возникающие в реальных системах.
Применение Keysight M8054A
M8054A — это незаменимый инструмент в процессе тестирования приемников (Receiver Test) для высокоскоростных интерфейсов. Прибор M8054A используется для следующих ключевых задач:
- Оценка чувствительности приемника к шуму и искажениям: M8054A позволяет точно определить, какой уровень помех может выдержать приемник, прежде чем коэффициент битовых ошибок превысит допустимые значения;
- Тестирование на соответствие стандартам: M8054A критически важен для проведения автоматизированных тестов на соответствие стандартам, таким как PCIe® 4.0/5.0, OIF CEI-56G, IEEE 802.3 и другим высокоскоростным протоколам, которые требуют введения помех при тестировании приемника;
- Разработка и верификация компонентов: M8054A используется для всесторонней характеристики полупроводниковых компонентов, интегральных схем, драйверов и трансиверов, позволяя оптимизировать их производительность и надежность в реальных условиях эксплуатации.
Комплектация Keysight M8054A
M8054A выполнен в форм-факторе однослотового модуля AXIe и устанавливается в стандартное шасси серии Keysight M9500A. Его работа полностью контролируется с помощью мощного и интуитивно понятного программного обеспечения M8070B, что позволяет легко интегрировать M8054A в уже существующие тестовые системы.
В базовый комплект поставки модуля M8054A входит:
- Сам модуль M8054A Источника помех;
- Необходимые аксессуары, такие как высококачественные терминаторы 50 Ом для неиспользуемых выходов M8054A.
Опции Keysight M8054A
| Наименование опции | Описание |
|---|---|
| M8045A-802 | Согласованная направленная пара ответвителей для внешнего источника помех, 50 ГГц, 13 дБ, 2,4 мм |
| M8045A-803 | Согласованная пара ответвителей для внешнего источника помех, 50 ГГц, 12 дБ, 2,4 мм |
| M8046A-802 | Совмещенная кабельная пара, 2,4 мм, 2 шт., длина 0,85 м |
| N9398F | Блок постоянного тока 16 В в постоянном токе, 50 кГц-50 ГГц, 2,4 мм |
Технические характеристики Keysight M8054A
| Наименование характеристики | Описание |
|---|---|
| Линейное кодирование: |
NRZ PAM4 |
| Количество каналов: | 4 |
| Поддерживаемые скорости передачи данных: | 64 Гб |
| Тип модуля: | Источник помех |
| Стандарты: | н/д |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

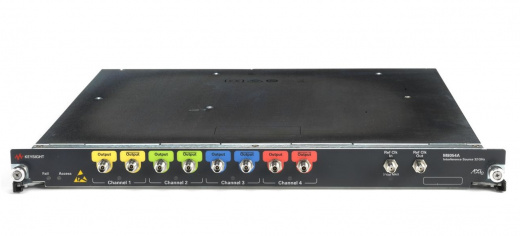

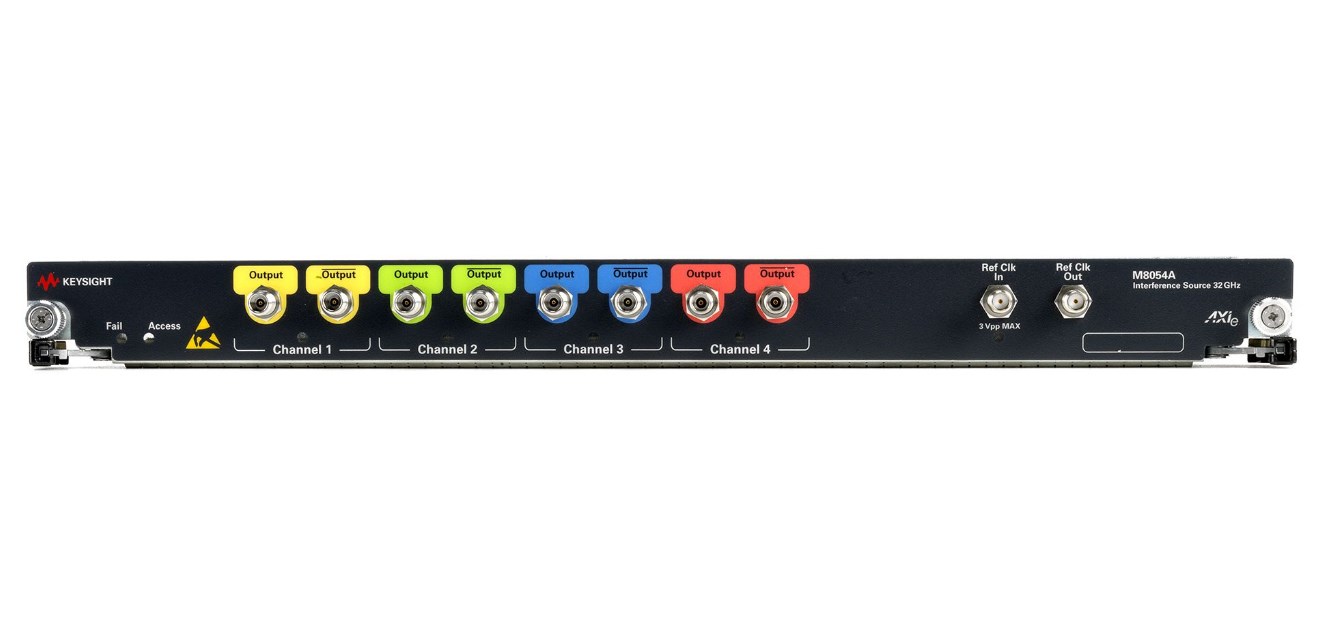

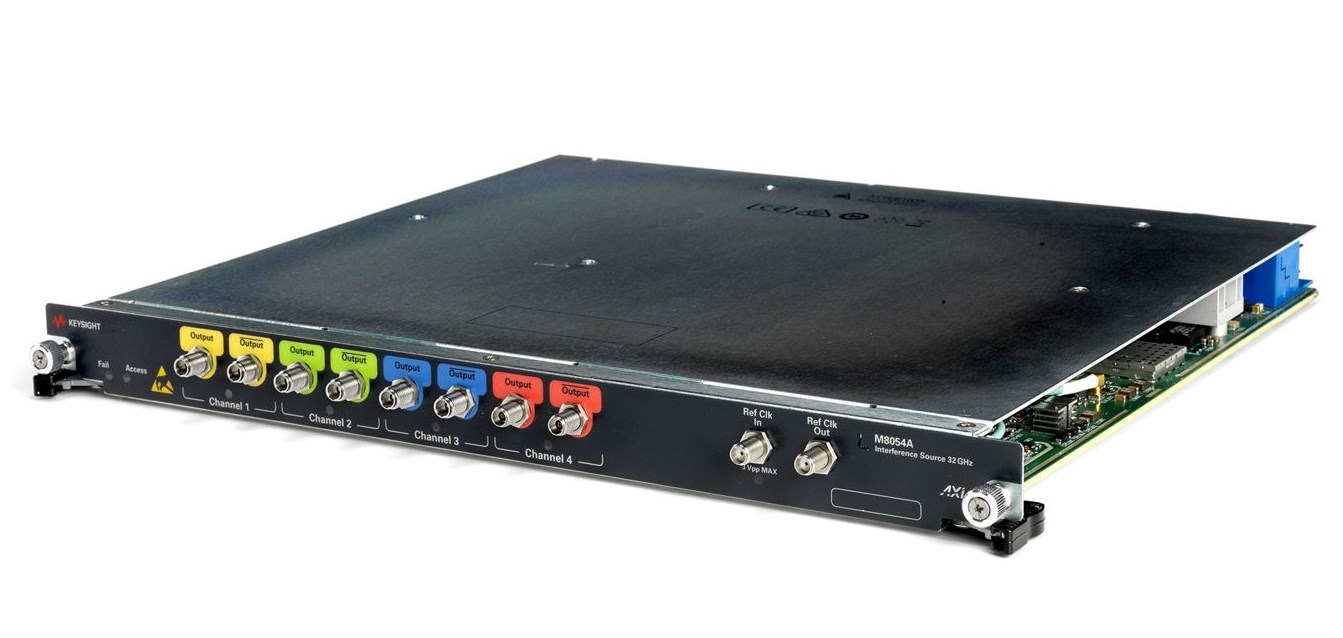

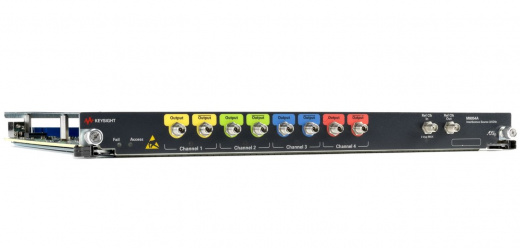

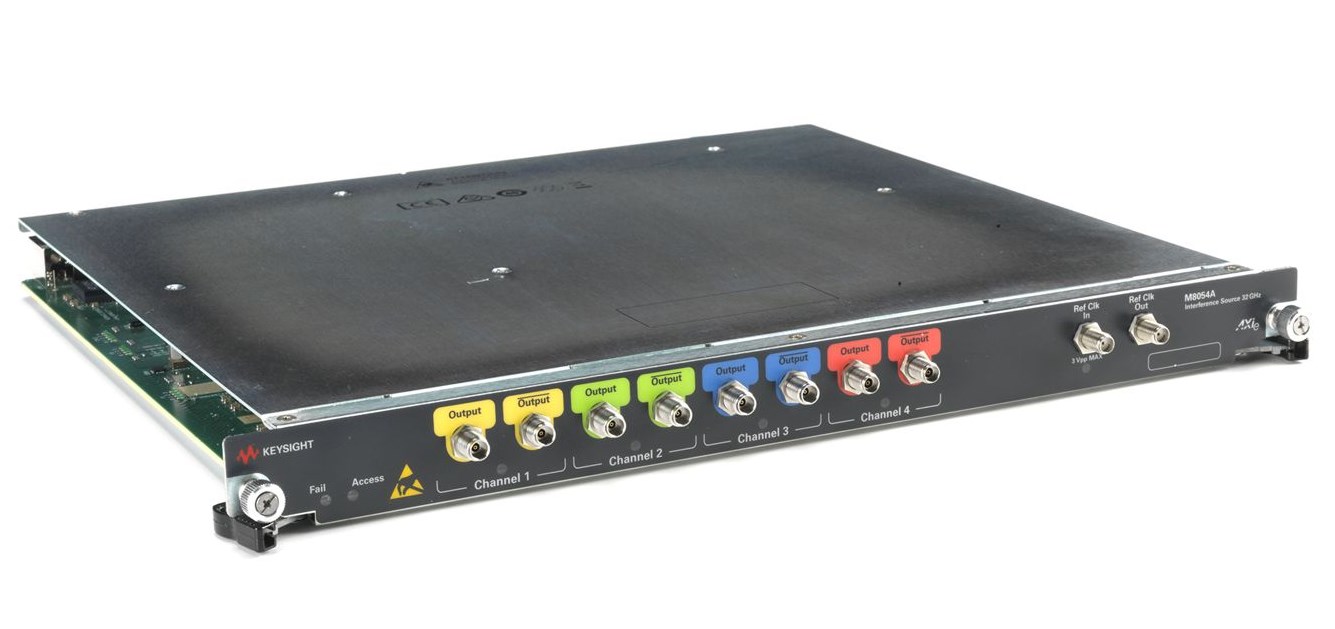

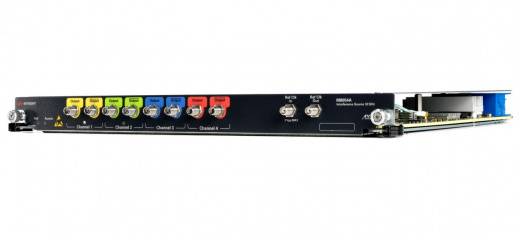

Фотогалерея
