Keysight M8053A Модуль источника тактового сигнала

Keysight M8053A: Экспертное решение для стресс-тестирования приемников

Keysight M8053A – это не просто генератор шума, это двухканальный модуль AXIe (AdvancedTCA Extensions for Instrumentation and Test), спроектированный для обеспечения бескомпромиссного стресс-тестирования высокоскоростных цифровых приемников с символьной скоростью свыше 64 Гбод. В условиях, когда стандарты центров обработки данных переходят к 1.6T (Терабит в секунду) и далее, а интерфейсы PCI Express® (PCIe) требуют жесткого контроля устойчивости, инженеры-разработчики нуждаются в максимально достоверной эмуляции реальных условий передачи данных. Keysight M8053A Источник помех предоставляет инструменты для создания сложных, многокомпонентных помех с беспрецедентной полосой пропускания до 64 ГГц.

Преимущества Keysight M8053A

M8053A выделяется среди конкурентов благодаря уникальному сочетанию характеристик, критически важных для новейших разработок:

• Широчайшая полоса интерференции 64 ГГц: Возможность генерации помех с полосой пропускания до 64 ГГц является ключевой технической характеристикой M8053A. Это позволяет проводить достоверное тестирование даже самых высокоскоростных устройств, включая 224 Гбит/с на линию, обеспечивая необходимое покрытие спектра для проверки целостности сигнала.
• Два дифференциальных канала: Наличие двух независимых каналов с дифференциальным выходом позволяет точно контролировать ввод помех в схему приемника (DUT – Device Under Test), обеспечивая реализацию как дифференциальной (Differential Mode), так и синфазной (Common Mode) интерференции.
• Одновременная генерация RI и SI: Keysight M8053A Источник помех может одновременно генерировать RI (Random Interference — Случайную помеху, или белый/гауссовский шум) и SI (Sinusoidal Interference — Синусоидальную помеху) с регулируемой амплитудой. Это критически важно для полного соответствия требованиям OIF-CEI (Optical Internetworking Forum Common Electrical Interface) и другим стандартам оптического стресс-тестирования приемников.
• Точное управление помехами: Генерация DMSI (Differential Mode Sinusoidal Interference) и CMSI (Common Mode Sinusoidal Interference) с регулируемыми частотой, фазой (до ±360 градусов) и амплитудой позволяет инженеру детально исследовать чувствительность приемника к различным типам джиттера (Jitter) и шума.
• Полная интеграция с M8000: M8053A разработан как интегрированный компонент модульной тестовой платформы Keysight M8000. Он занимает 2 слота AXIe и полностью управляется через системное программное обеспечение Keysight M8070B, что обеспечивает согласованное и автоматизированное проведение тестов совместно с высокопроизводительными BERT (Bit Error Ratio Tester) серии M8050A.

Применение Keysight M8053A

Ключевое применение M8053A сосредоточено на критически важных этапах валидации и тестирования соответствия (Compliance Test) высокоскоростных цифровых интерфейсов:

• Тестирование приемников 1.6T: Keysight M8053A Источник помех незаменим при стресс-тестировании приемников нового поколения для сетей 800G и 1.6T в центрах обработки данных, где скорость передачи символов превышает 64 Гбод.
• Стресс-Тестирование PCIe®: Использование M8053A является обязательным для тщательной проверки устойчивости приемников, предназначенных для будущих поколений стандарта PCIe (например, PCI Express 7.0 и выше), включая сложные сценарии ввода помех, не ограничиваясь базовыми требованиями.
• Оптическое стресс-тестирование: M8053A идеально подходит для генерации помех при оптическом стресс-тестировании приемников ($Rx Stress Test), позволяя вводить контролируемую случайную (RI) и синусоидальную (SI) интерференцию для определения коэффициента ошибок (BER – Bit Error Rate) в условиях, максимально приближенных к реальной эксплуатации.
• Исследование толерантности к помехам: Модуль M8053A позволяет инженерам точно определить запас прочности разрабатываемых устройств, измеряя, при какой амплитуде джиттера или шума происходит превышение допустимого BER устройства.

Комплектация Keysight M8053A

Типовой комплект поставки Keysight M8053A Источник помех включает основные элементы, необходимые для интеграции в модульную тестовую систему M8000 Series:

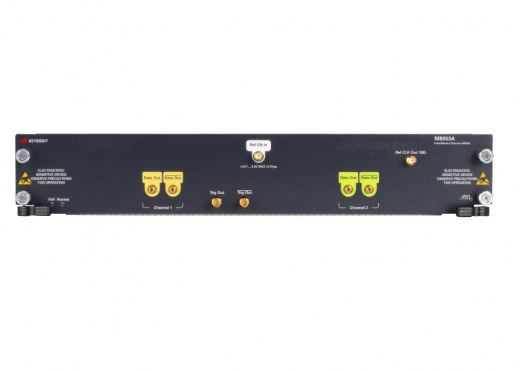

• Keysight M8053A Interference Source: Двухслотовый модуль AXIe (64 ГГц).
• Лицензия на программное обеспечение: Необходимый драйвер и функциональность для управления M8053A в рамках системного ПО M8070B.
• Согласованные Направленные Ответвители (Опция): Комплект согласованных пар ответвителей Keysight (например, M8053A-803) для прецизионного и контролируемого ввода сигнала помехи в дифференциальный тракт данных до или после канала.
• Высокоскоростные кабели и казъемы: Необходимые высокочастотные кабели и прецизионные разъемы (3.5 мм, или другие высокоскоростные) для подключения опорного тактового сигнала и тестовых выходов.
• Техническая документация: Руководство пользователя и спецификации.

Технические характеристики Keysight M8053A

• Полоса пропускания: Генерация помех с полосой пропускания до 64 ГГц для анализа самых высокоскоростных интерфейсов.
• Каналы: Два (2) независимых дифференциальных канала с полосой пропускания 64 ГГц.
• Генерация RI (случайной помехи).
• Генерация SI (синусоидальной помехи) в синфазном (CMSI) и дифференциальном (DMSI) режимах, включая двухтональную модуляцию.
• Амплитуда: Регулируемая амплитуда сигнала интерференции до 1,25 В (Single-Ended, пик-пик).

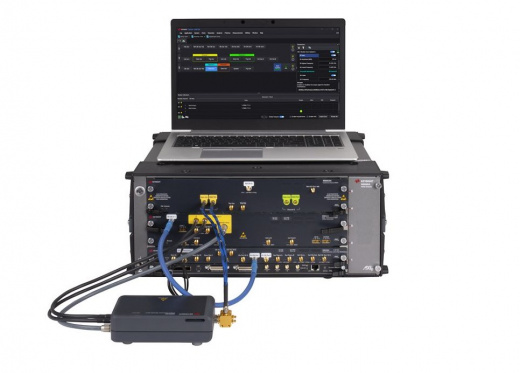

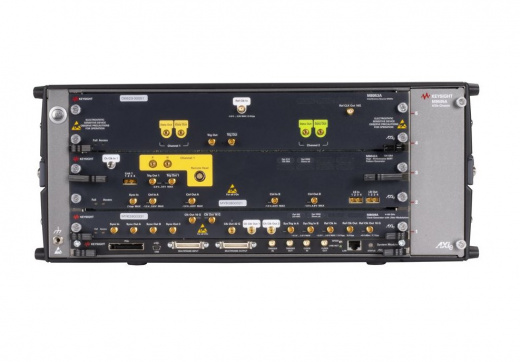

• Интеграция: 2-слотовый модуль AXIe, предназначенный для совместной работы с высокопроизводительным BERT Keysight M8050A.
• Управление: Дистанционное управление и настройка через системное ПО Keysight M8070B (для тестового решения BER серии M8000).
• Ввод сигнала: Использование специальной пары ответвителей для прецизионного и контролируемого ввода интерференции в дифференциальный тракт данных.
