Keysight M8050A Тестер коэффициента битовых ошибок (BERT) 120 Гбод для PAM4/NRZ

Keysight M8050A: BERT 120 Гбод — Бескомпромиссная целостность сигнала для эры 1.6Т

Keysight M8050A — наиболее производительный и гибкий Тестер коэффициента битовых ошибок (BERT), разработанный для верификации и тестирования физического уровня (Physical Layer) высокоскоростных цифровых каналов связи нового поколения. Платформа M8050A преодолевает барьеры в области целостности сигнала, обеспечивая беспрецедентную надежность тестирования для трассировки пути к стандарту 1.6Т (Терабит).

Символьная скорость до 120 Гбод и лучшая в отрасли целостность сигнала, достигаемая благодаря нашим фирменным интегральным схемам специального назначения (ASIC) на основе фосфида индия (InP) и арсенида галлия (GaAs), делают M8050A ключевым инструментом для инженеров, разрабатывающих следующую волну серверов, центров обработки данных и коммуникационных систем.

Преимущества Keysight M8050A

Прибор M8050A спроектирован для минимизации потерь и искажений, которые становятся критичными при переходе от 112 Гбит/с к 224 Гбит/с на линию.

• M8050A обеспечивает бескомпромиссную целостность сигнала (Uncompromised Signal Integrity). Это гарантирует, что тестовый сигнал, генерируемый M8050A, обладает минимальным собственным джиттером (менее 300 fs) и чрезвычайно быстрыми временами нарастания (менее 5 пс на 120 Гбод в режиме NRZ), что максимизирует тестовый запас (test margin) в ваших разработках.
• Гибкость многоуровневого тестирования: M8050A является одним из немногих приборов, способных генерировать и анализировать сигналы с Импульсно-амплитудной модуляцией (PAM) 4, 6 и 8 уровней, а также с модуляцией Без возврата к нулю (NRZ). Такая гибкость, реализованная в M8050A, критически важна для тестирования будущих стандартов 1.6Т.
• Интегрированная инжекция джиттера: Платформа M8050A включает встроенные и калиброванные возможности по генерации всех типов джиттера (RJ, PJ, BUJ, SJ) для автоматизированного тестирования допуска приемника (Receiver Tolerance Test), что значительно ускоряет валидацию устройств.
• Обновляемость на основе лицензий: Модульная архитектура M8050A позволяет инженерам проводить лицензионное обновление максимальной скорости передачи данных, например, с 32 Гбод или 64 Гбод до 120 Гбод, без необходимости возврата оборудования на завод. Это обеспечивает защиту инвестиций в M8050A и готовность к будущим требованиям.

Применение Keysight M8050A

M8050A является стандартным решением для валидации на физическом уровне (PHY) и оценки характеристик полупроводниковых компонентов и систем, используемых в высокоскоростных последовательных шинах.

• Характеризация чипов и компонентов: M8050A используется для проектирования и верификации микросхем (ASIC) и интегральных схем, включая драйверы, эквалайзеры и оптические трансиверы.
• Тестирование соответствия стандартам: M8050A поддерживает официальное тестирование на соответствие (Conformance Test) ключевым отраслевым стандартам: 400/800/1600 Gigabit Ethernet, PCIe 6.0, PCIe 7.0, OIF-CEI-112G и OIF-CEI-224G, а также USB4.
• Разработка 1.6Т оптических и электрических систем: M8050A формирует основу для комплексных решений по тестированию приемников и передатчиков в системах с пропускной способностью 1.6Т, часто объединяясь с осциллографами Keysight серии UXR с полосой пропускания 80 ГГц для анализа ошибок выше 64 Гбод.
• Тестирование приемников: Использование встроенного в M8050A адаптивного эквалайзера FFE (Feed Forward Equalization) и функции восстановления тактовой частоты (Clock Recovery) позволяет точно протестировать чувствительность и устойчивость приемников к стрессовым сигналам.

Комплектация Keysight M8050A

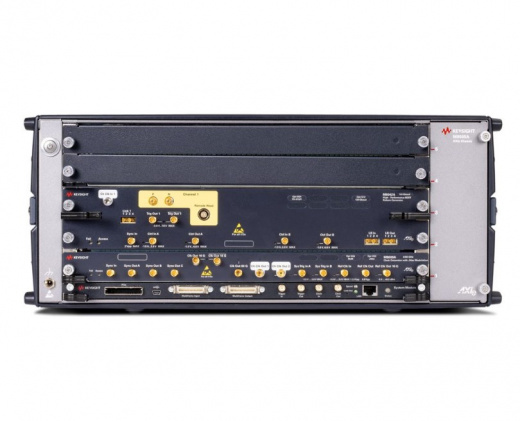

M8050A представляет собой модульную систему, работающую в шасси стандарта AXIe. Типичная конфигурация M8050A включает следующие ключевые модули:

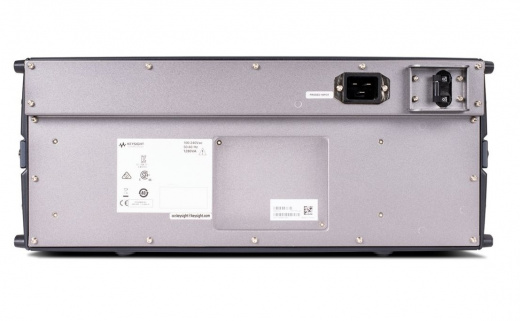

• Шасси AXIe: Например, M9505A (5-слотовое шасси) или M9537A (шасси со встроенным ПК-контроллером). Шасси обеспечивает питание и управление всеми модулями M8050A.

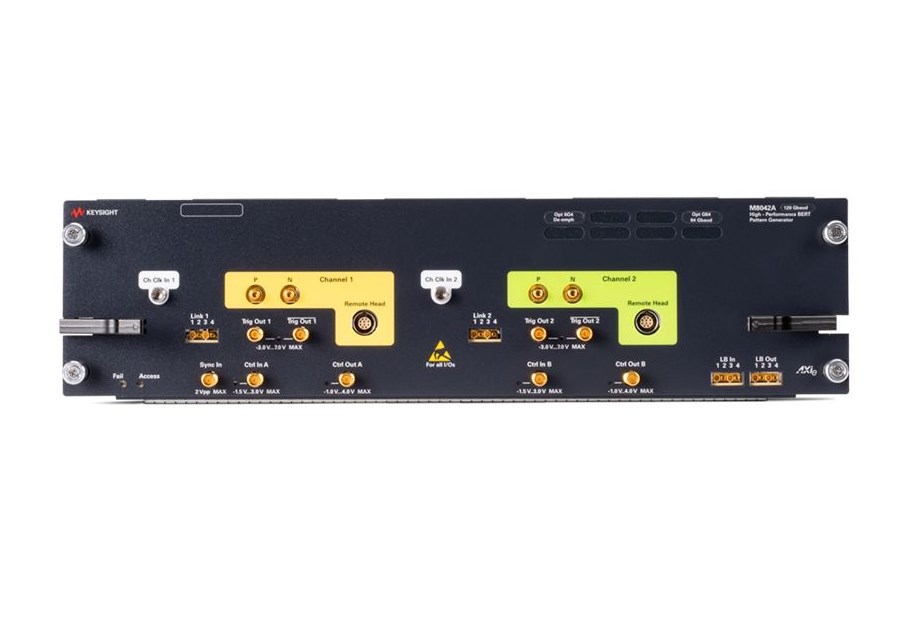

• Модуль генератора шаблонов (Pattern Generator): Модуль M8042A (от 1 до 2 каналов, 2- или 3-слота AXIe) — сердце M8050A, генерирующее тестовые последовательности до 120 Гбод.

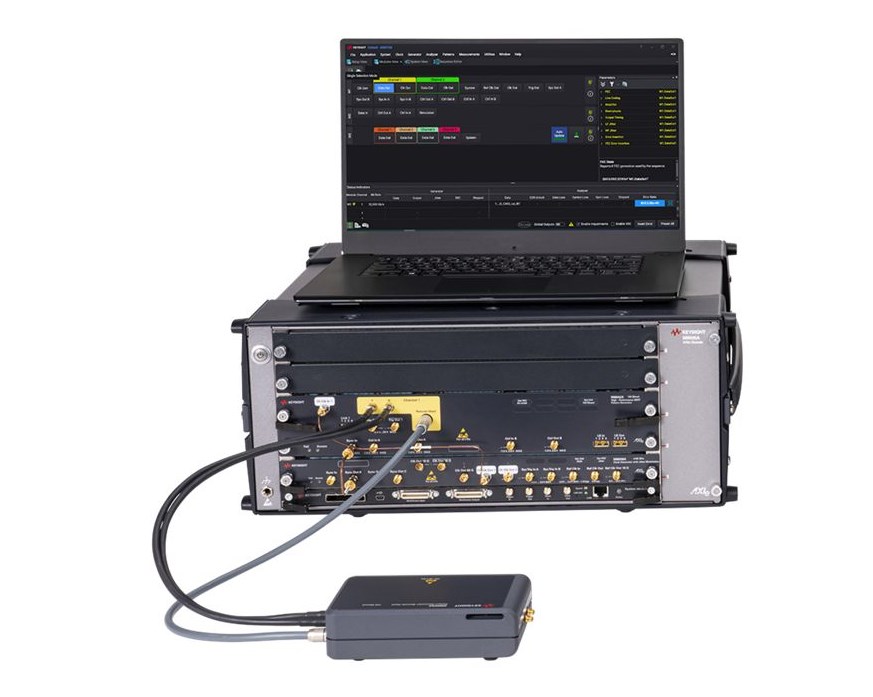

• Удаленная головка генератора (Remote Head): Для скоростей 120 Гбод требуется удаленная головка M8059A, которая обеспечивает наивысшую целостность сигнала на выходе.

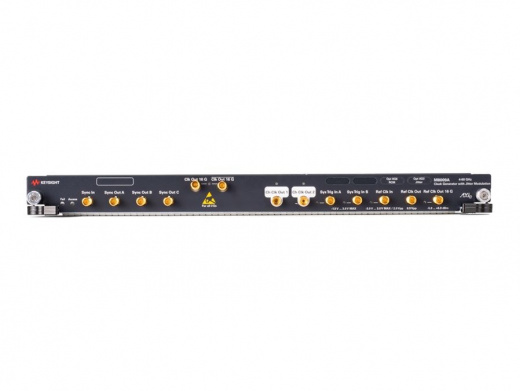

• Модуль генератора тактовой частоты с модуляцией джиттера: Модуль M8009A необходим для синхронизации и инжекции джиттера в тестовый сигнал, генерируемый M8050A.
• Модуль анализатора ошибок (Error Analyzer): Модуль M8043A (до 64 Гбод) или интеграция с осциллографом UXR для анализа ошибок до 120 Гбод, управляемая программным обеспечением M8070B.
• Программное обеспечение M8070B: Компьютерное приложение, которое управляет всеми модулями M8050A и выполняет сложные процедуры тестирования, включая измерение контуров (bathtub curves) и анализ распределения ошибок.
