Keysight M8049A Прецизионные платы каналов для эмуляции межсимвольной интерференции (ISI)

Keysight M8049A: Экспертный инструмент для эмуляции реальных трактов

M8049A – это высокоточное, пассивное тестовое оборудование, разработанное Keysight для нужд инженеров, занимающихся валидацией и тестированием приемников (RX Characterization) высокоскоростных последовательных интерфейсов. Комплект плат каналов ISI (Inter-Symbol Interference — Межсимвольная интерференция) позволяет воспроизводить эффект затухания и искажения сигнала, вызванный длинными печатными платами (PC Board) или кабелями. Это необходимо для определения устойчивости приемника к ISI-джиттеру (ISI-Jitter) и обеспечения соответствия устройства жестким отраслевым стандартам на скоростях от 32 Гбит/с и выше.

Ключевым преимуществом M8049A является возможность точной эмуляции характеристик канала, критически важных для стандартов нового поколения, таких как PCI Express® (PCIe) 4.0/5.0 (Gen4/Gen5) и OIF-CEI-56G.

Преимущества Keysight M8049A

Профессиональная ценность M8049A заключается в его инженерной точности и гибкости:

• Высокая рабочая скорость: M8049A разработан для работы с символьными скоростями от 32 Гбод и выше, что делает его незаменимым для тестирования 32 Гбит/с (PCIe Gen4/Gen5) и 56 Гбит/с (OIF-CEI-56G) линков.
• Эмуляция реальных материалов: трассы на платах каналов ISI выполнены на высококачественных материалах Rogers 4350B и Megtron 6. Эти материалы широко используются в современных высокопроизводительных серверных объединительных платах (backplanes), что обеспечивает максимальную достоверность эмуляции реальных каналов передачи данных.
• Широкий диапазон затухания и высокая разрешающая способность: комплект M8049A включает 21 трассу различной длины (от 0,8 до 22,3 дюйма, или от 20,3 до 566,4 мм). Это позволяет эмулировать потери на вносимое затухание (Insertion Loss) в диапазоне от 1 до 20 дБ на частоте 16 ГГц (для 32 Гбод).
• Каскадируемость: благодаря возможности каскадного соединения трасс в пределах одной или между разными платами M8049A, инженеры могут с высокой точностью и мелким шагом настраивать требуемую характеристику затухания S21​ (S-parameter 2,1), что критически важно при калибровке тестового сигнала.
• Прецизионная калибровка: для каждой трассы в комплекте M8049A предоставляются измеренные параметры S21​ (файлы Touchstone), что позволяет точно учесть влияние канала в симуляциях и в процессе деэмбеддинга (De-embedding) или эмбеддинга (Embedding) в тестовом программном обеспечении.
• Минимальный сдвиг внутри пары: разработка обеспечивает низкий сдвиг внутри дифференциальной пары (Intra-pair Skew) — как правило, менее 3 пикосекунд (ps), что гарантирует высокую целостность дифференциального сигнала.

Применение Keysight M8049A

M8049A является неотъемлемым дополнением к высокопроизводительным BERT (Bit Error Ratio Tester) серии Keysight M8000, в частности M8040A и M8050A.

Основные сценарии применения плат каналов ISI M8049A:

• Стресс-тестирование приемников (RX Stress Test): использование M8049A для внесения контролируемого ISI-джиттера в тестовый сигнал, чтобы проверить, соответствует ли приемник требованиям по устойчивости к искажениям, установленным стандартом.
• Тестирование соответствия (Compliance Testing): прибор M8049A обеспечивает точную эмуляцию «худших» каналов, предписанных такими стандартами, как PCI Express® 4.0/5.0 (до 32 ГТ/с), OIF-CEI-56G, и стандартами IEEE 802.3 для Ethernet (100GBASE-CR4, 400GBASE-CR8 и т.д.).
• Характеризация устройств (Device Characterization): инженеры используют M8049A для детального изучения зависимости коэффициента битовых ошибок (BER) приемника от степени затухания канала, что позволяет точно определить эксплуатационные запасы (margins) устройства.
• Эмуляция частотно-зависимого аттенюатора: M8049A используется для точной эмуляции частотно-зависимого затухания, что требуется для проверки приемников в электрических интерфейсах среднего и дальнего радиуса действия.

Комплектация Keysight M8049A

Комплект M8049A Платы каналов ISI поставляется в виде одного или нескольких опциональных модулей:

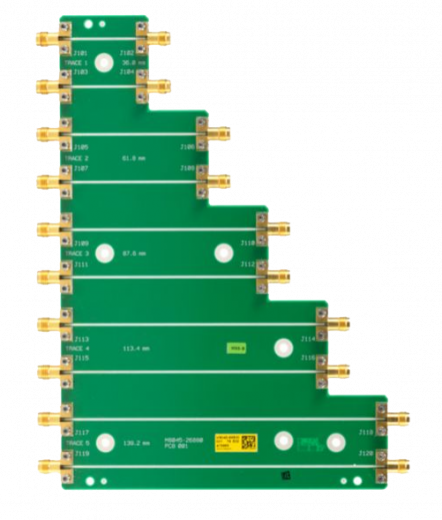

• M8049A-001: плата каналов ISI с пятью короткими трассами (длиной от 1,4 до 5,5 дюйма).

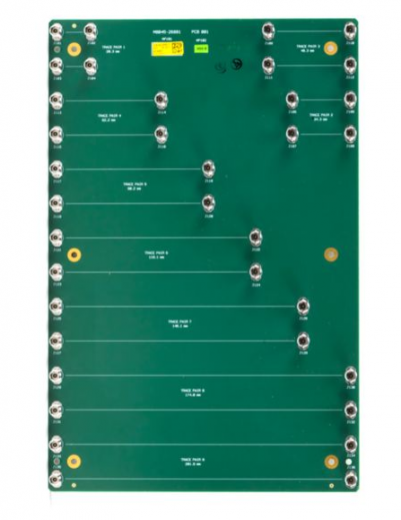

• M8049A-002: плата каналов ISI с девятью трассами средней длины (от 0,8 до 8,0 дюйма).

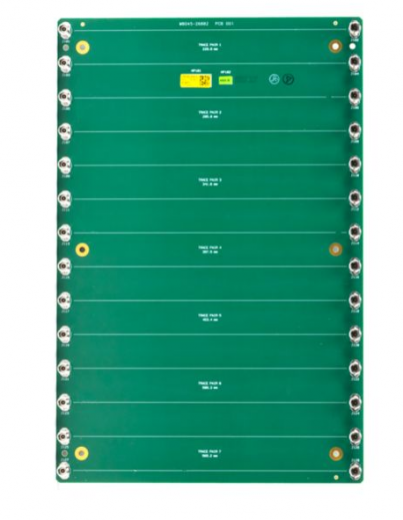

• M8049A-003: плата каналов ISI с семью длинными трассами (от 9,1 до 22,3 дюйма).

Каждая плата оснащена прецизионными дифференциальными разъемами 2,4 мм (2,4 mm connectors), которые обеспечивают минимальные потери и отражения на высоких частотах. В стандартную поставку также входят сертификаты соответствия и калибровочные данные S-параметров. Для интеграции с другими элементами тестового стенда могут потребоваться согласованные пары кабелей 2,4 мм (приобретаются отдельно).

Опции Keysight M8049A

Технические характеристики Keysight M8049A

• Поддерживаемая скорость: от 32 ГБод
• Длина трасс: от 0.8 дюйма (20.3 мм) до 22.3 дюйма (566.4 мм)
• Количество трасс: 5 коротких, 9 средних, 7 длинных
• Материал плат: Rogers 4350B и Megtron 6
• Тип каналов: Дифференциальные
• Тип модуля: Платы межсимвольной интерференции (ISI)
