Tektronix FCA3020 - профессиональный СВЧ-анализатор для инженеров связи и метрологов. Диапазон до 20 ГГц, разрешение 100 пс и 12 разряд/с. Скорость 250к отсчетов/с и отсутствие «мертвого времени» гарантируют полную достоверность данных в СВЧ-диапазоне.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Tektronix FCA3020: СВЧ-анализ без границ

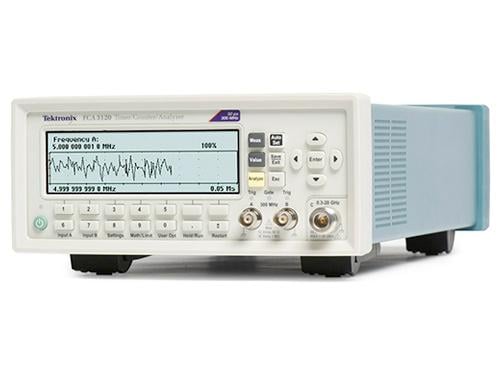

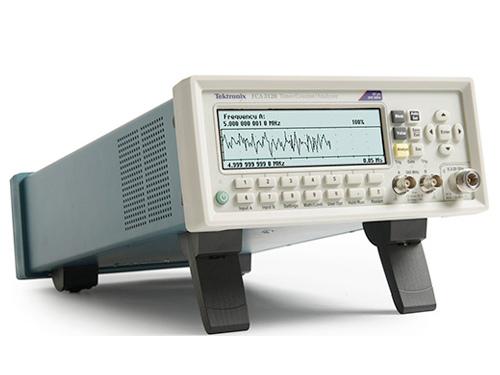

Tektronix FCA3020 — это профессиональный многофункциональный инструмент, объединяющий возможности универсального частотомера, таймера и анализатора временных интервалов. Прибор спроектирован для обеспечения эталонной точности измерений в диапазоне до 300 МГц на основных каналах и до 20 ГГц на высокочастотном входе (Channel C). Благодаря высокой детализации сигнала и расширенным функциям статистической обработки, данная модель является ключевым решением для анализа стабильности и динамики СВЧ-систем (сверхвысокочастотных систем).
Функциональные возможности и применение Tektronix FCA3020
Частотомер Tektronix FCA3020 эффективно решает задачи, требующие глубокого анализа временных характеристик:
- Автоматизированные измерения: Регистрация частоты, периода, временных интервалов, фазового угла, коэффициента заполнения, ширины импульса, а также времени нарастания и спада сигнала.
- Скоростной сбор данных: Запись во внутреннюю память объемом 750 000 отсчетов со скоростью до 250 000 измерений в секунду, что позволяет детально изучать переходные процессы.
- Статистический анализ: Расчет среднего значения, стандартного отклонения и отклонения Аллана (Allan Deviation) для характеризации долговременной стабильности опорных генераторов.

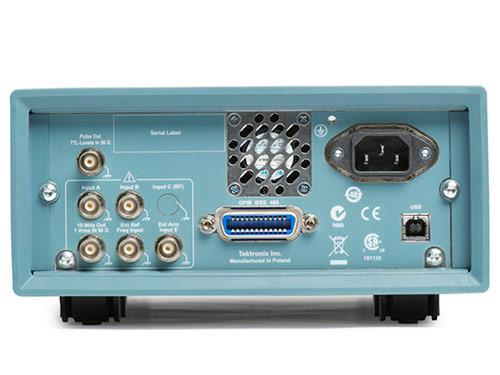

- Интеграция в системы: Поддержка интерфейсов USB и GPIB, а также наличие режима эмуляции команд предыдущих серий для бесшовной замены приборов в автоматизированных тестовых комплексах (ATE).
- Сферы применения: Проектирование и контроль компонентов спутниковой связи, радиолокации, мобильных сетей, а также использование в метрологических службах в качестве рабочего эталона.
Ключевые преимущества Tektronix FCA3020
Преимущества Tektronix FCA3020 обеспечивают экспертный уровень достоверности в лабораторных и производственных условиях:
- Высочайшая разрешающая способность: Частотное разрешение 12 разрядов в секунду и временное разрешение одиночного события 100 пс (пикосекунд) гарантируют фиксацию даже критически малых фазовых сдвигов.
- Многопараметрический дисплей: Отображение вспомогательных данных (например, Vmax, Vmin, Vp-p) одновременно с основным результатом измерения исключает необходимость ручного переключения режимов.
- Визуализация аномалий: Встроенные режимы графика трендов (Trend Plot) и гистограмм позволяют наглядно выявлять джиттер (временное дрожание фазы), дрейф параметров и редкие сбои сигнала.
- Измерения без пропусков: Технология анализа «нулевого мертвого времени» обеспечивает непрерывную регистрацию каждого периода сигнала, что критично для систем прецизионной синхронизации.
- Точность срабатывания триггера: Разрешение по напряжению 3 мВ позволяет максимально точно устанавливать уровни запуска, минимизируя влияние шумов на результат временных измерений.
- Надежная метрологическая база: Возможность установки опциональных термостатированных генераторов (OCXO) с высокой стабильностью для снижения температурной погрешности.
Комплектация Tektronix FCA3020
В стандартный комплект поставки Tektronix FCA3020 входят:
- Частотомер-анализатор Tektronix FCA3020.
- Кабель питания для подключения к сети переменного тока.
- Сертификат калибровки от производителя, подтверждающий метрологическую исправность.
- Компакт-диск с полной документацией и необходимым программным обеспечением.
- Руководство по эксплуатации на русском языке.
Для расширения возможностей можно дополнительно заказать высокостабильные опорные генераторы типа OCXO (Oven Controlled Crystal Oscillator — кварцевый генератор с термостатом) и программное обеспечение TimeView.
