Модульный счётчик/таймер NI PXI-6624 формата PXI с 8 независимыми 32-разрядными счётчиками. 26 изолированных входов и 8 изолированных выходов (до 48 В). Максимальная частота 400 кГц, гальваническая изоляция до 60 В. Измерение частоты, периода, длительности импульсов, генерация импульсных последовательностей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

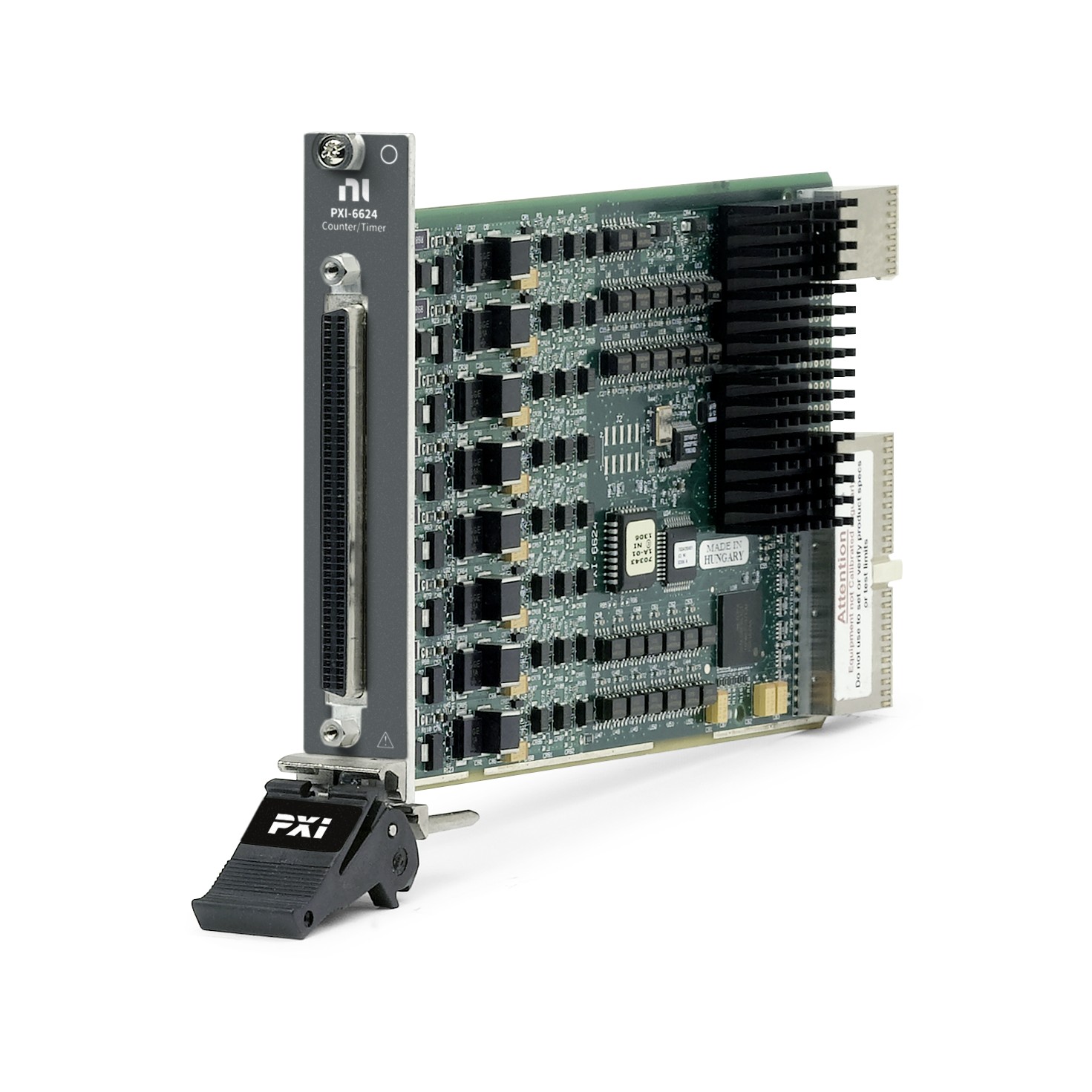

National Instruments PXI-6624 Счётчик/таймер модульный PXI
NI PXI-6624 — это модульный счётчик/таймер формата PXI, разработанный компанией National Instruments для применения в автоматизированных измерительных системах, промышленной автоматизации и лабораторных исследованиях. Прибор оснащён 8 независимыми 32-разрядными счётчиками/таймерами с гальванической изоляцией, что позволяет безопасно выполнять измерения и формировать управляющие сигналы в системах с высоким напряжением смещения до 48 В. Устройство имеет 26 изолированных входных каналов и 8 изолированных выходных каналов, что делает его идеальным решением для задач счёта импульсов, измерения частоты, периода, длительности импульсов, а также генерации импульсных последовательностей.
NI PXI-6624 поддерживает максимальную входную и выходную частоту до 400 кГц, что позволяет работать с широким спектром сигналов — от медленных датчиков до высокоскоростных энкодеров. Гальваническая изоляция каналов (до 60 В постоянного тока) защищает измерительную систему от перенапряжений и помех, что особенно важно в промышленных условиях. Компактный дизайн и совместимость с шиной PXI позволяют легко интегрировать NI PXI-6624 в многоканальные системы сбора данных и управления.
Технические характеристики NI PXI-6624
| Наименование характеристики | Значение |
|---|---|
| Тип прибора | Счётчик/таймер (PXI-модуль) |
| Количество счётчиков/таймеров | 8 |
| Разрядность счетчиков | 32 бита |
| Количество изолированных входов | 26 |
| Количество изолированных выходов | 8 |
| Максимальная частота (вход/выход) | 400 кГц |
| Минимальная длительность импульса (вход/выход) | 1 мкс |
| Входное напряжение (диапазон) | до 48 В пост. тока |
| Выходное напряжение (диапазон нагрузки) | 5 … 48 В пост. тока |
| Внутренние тактовые частоты | 100 кГц, 20 МГц |
| Точность тактовой частоты | 50 ppm (±0,005%) |
| Гальваническая изоляция (канал-канал) | 60 В пост. тока (категория I) |
| Интерфейсы | PXI, RTSI (триггерные линии) |
| Питание | +5 В (0,75 А), +3,3 В (0,15 А) |
| Разъём ввода/вывода | 100-контактный SCSI-II (female) |
Применение и назначение NI PXI-6624
- Счёт импульсов и измерение частоты: NI PXI-6624 позволяет с высокой точностью подсчитывать количество импульсов и измерять частоту сигналов от датчиков, энкодеров и других источников в реальном времени.
- Измерение временных параметров: Прибор поддерживает измерение периода, длительности импульсов, длительности фронтов и разделения двух фронтов, что необходимо для анализа цифровых сигналов.
- Генерация управляющих импульсных последовательностей: Изолированные выходы позволяют формировать импульсные сигналы для управления исполнительными механизмами, реле и другими устройствами в промышленных системах.
- Промышленная автоматизация и контроль: Гальваническая изоляция каналов (до 60 В) обеспечивает безопасное подключение к цепям с высоким напряжением смещения, что делает прибор идеальным для промышленных применений.
Ключевые особенности и встроенные функции NI PXI-6624
- Восемь независимых 32-разрядных счётчиков/таймеров: Позволяют одновременно выполнять до 8 независимых измерений или формировать до 8 импульсных последовательностей, что существенно расширяет возможности системы.
- Гальваническая изоляция входов и выходов (до 60 В): Обеспечивает защиту измерительной системы от перенапряжений, помех и переходных процессов, что критически важно в промышленных условиях.
- 26 изолированных входных каналов: Каждый канал имеет отдельную изоляцию и может подключаться к источникам сигналов с напряжением до 48 В, что позволяет подключать широкий спектр датчиков.
- 8 изолированных выходных каналов с защитой от короткого замыкания: Выходы с током до 100 мА на канал автоматически отключаются при перегрузке и восстанавливаются после устранения неисправности.
- Максимальная частота 400 кГц на входе и выходе: Позволяет работать с высокоскоростными сигналами, включая сигналы энкодеров и быстродействующих датчиков.
- Гибкие тактовые частоты (100 кГц и 20 МГц): Встроенные тактовые генераторы с точностью 50 ppm обеспечивают высокую точность измерений и генерации сигналов.
- Поддержка DMA и прерываний: До 3 каналов DMA обеспечивают высокоскоростную передачу данных без участия процессора, что повышает производительность системы.
- Совместимость с RTSI-шиной (для PCI-версии): Позволяет синхронизировать работу нескольких плат в одной системе через общие триггерные линии.
