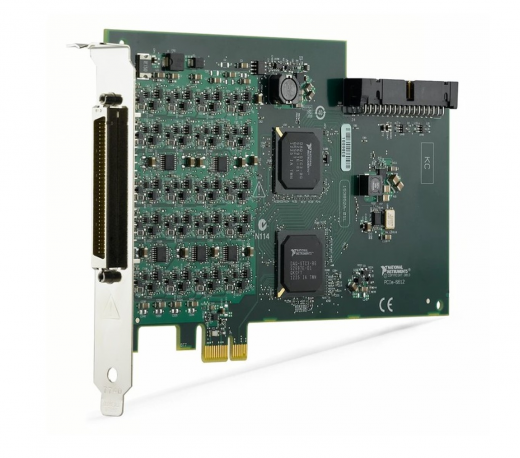

NI PCIe-6612 Счётчик-таймер модульный

National Instruments PCIe-6612 Таймер/счётчик модульный PCI Express

NI PCIe-6612 — это высокопроизводительный таймер/счётчик формата PCI Express, разработанный компанией National Instruments для применения в автоматизированных измерительных системах, производственном тестировании и лабораторных исследованиях. Прибор оснащён 8 независимыми 32-разрядными счётчиками/таймерами, что позволяет одновременно выполнять до 8 измерений частоты, периода, длительности импульсов, длительности фронтов и других временных параметров сигналов. Благодаря интерфейсу PCI Express, устройство легко интегрируется в настольные компьютеры и может быть синхронизировано с другими платами через шину RTSI.

NI PCIe-6612 имеет 40 линий цифрового ввода/вывода (порты P0 и P1), которые могут быть сконфигурированы как входы или выходы, а также 40 линий PFI (Programmable Function Interface) для подключения внешних сигналов синхронизации и триггеров. Прибор поддерживает измерения частоты до 80 МГц (на выделенных линиях PFI с предварительным делением) и минимальную длительность импульса до 6,25 нс, что делает его идеальным инструментом для задач, связанных с анализом высокочастотных сигналов и временных интервалов. Встроенный фазовый детектор (PLL) обеспечивает синхронизацию внутренних тактовых частот с внешними опорными сигналами, а поддержка DMA и прерываний гарантирует высокую пропускную способность при передаче данных.

Технические характеристики NI PCIe-6612

Применение и назначение NI PCIe-6612

• Измерение частоты и временных параметров сигналов: NI PCIe-6612 позволяет с высокой точностью измерять частоту, период, длительность импульсов, длительность фронтов и другие временные параметры сигналов в широком диапазоне частот.
• Автоматизированное производственное тестирование: Интеграция таймера в системы на базе PCI Express для контроля параметров генераторов, тактовых сигналов и других источников импульсных сигналов на всех этапах производства.
• Синхронизация и управление в системах сбора данных: Использование линий PFI и цифрового ввода/вывода для синхронизации работы других плат PCI Express, генерации управляющих сигналов и организации сложных триггерных последовательностей.
• Позиционирование с инкрементальными энкодерами: Поддержка квадратурного кодирования x1, x2, x4 и перезагрузки по каналу Z позволяет определять положение и направление вращения в системах управления двигателями и робототехнике.

Ключевые особенности и встроенные функции NI PCIe-6612

• Восемь независимых 32-разрядных счётчиков/таймеров: Позволяют одновременно выполнять до 8 измерений частоты, периода, длительности импульсов и других временных параметров сигналов, что существенно ускоряет процесс тестирования.
• Максимальная частота измерения до 80 МГц: На выделенных линиях PFI с предварительным делением на 8 прибор способен измерять сигналы с частотой до 80 МГц, что достаточно для большинства промышленных и лабораторных применений.
• Минимальная длительность импульса 6,25 нс: Позволяет измерять параметры сверхкоротких импульсов, что важно для анализа высокоскоростных цифровых сигналов.
• 40 линий цифрового ввода/вывода и 40 линий PFI: Обеспечивают гибкие возможности для подключения внешних устройств, синхронизации и управления, а также для генерации и приема цифровых сигналов.
• Встроенный фазовый детектор (PLL): Позволяет синхронизировать внутренние тактовые частоты с внешними опорными сигналами (10, 20 МГц через RTSI и PFI), что обеспечивает точную привязку к системной синхронизации.
• Поддержка режимов счёта импульсов с предварительным делением: Режимы с предварительным делением на 2 и на 8 позволяют измерять частоты сигналов с высоким уровнем шума или нестабильной скважностью.
• Функция генерации импульсных последовательностей: Позволяет генерировать импульсные последовательности с динамически изменяемыми параметрами, что полезно для тестирования устройств и систем.
• Поддержка DMA и прерываний: Высокоскоростная передача данных по шине PCI Express через выделенные контроллеры DMA для каждого счетчика обеспечивает минимальную загрузку процессора.
• Совместимость с RTSI-шиной: Позволяет синхронизировать работу нескольких плат National Instruments в одной системе через общие триггерные линии RTSI.
