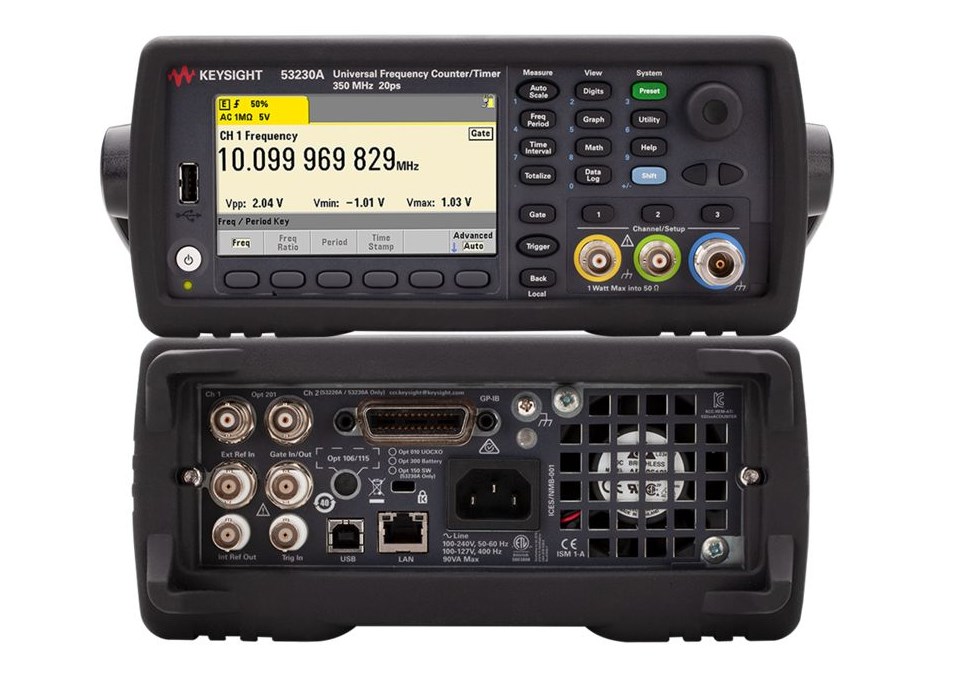

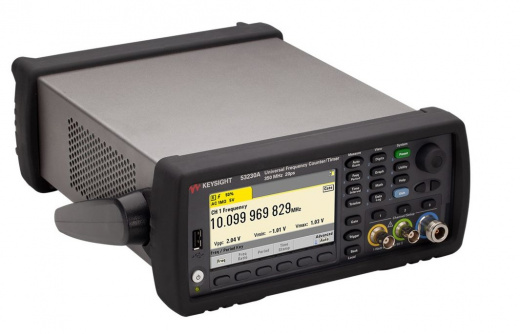

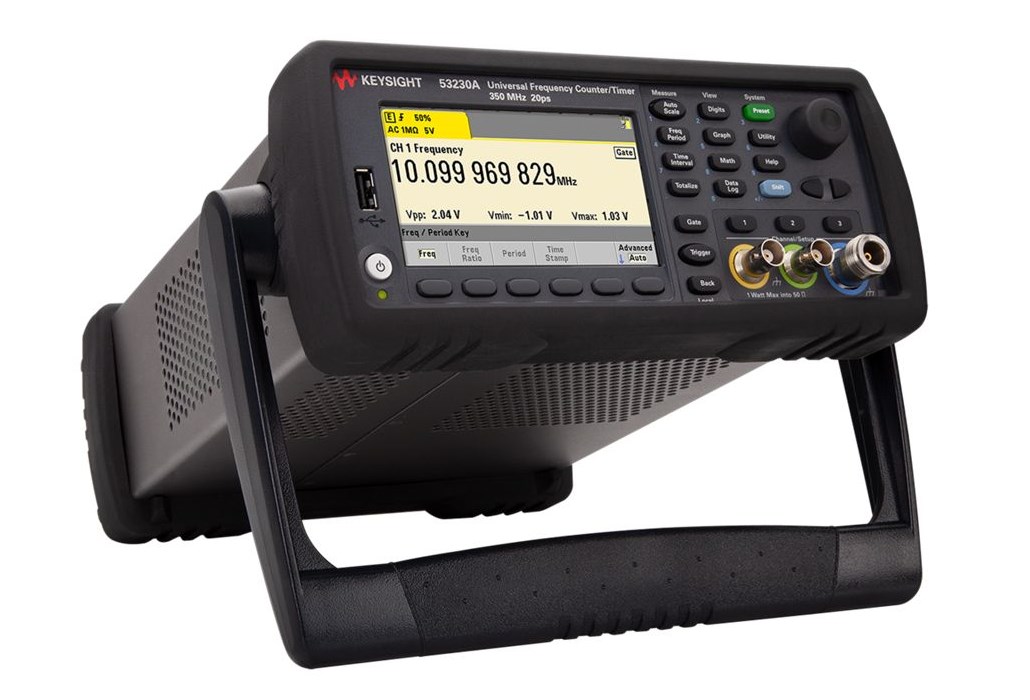

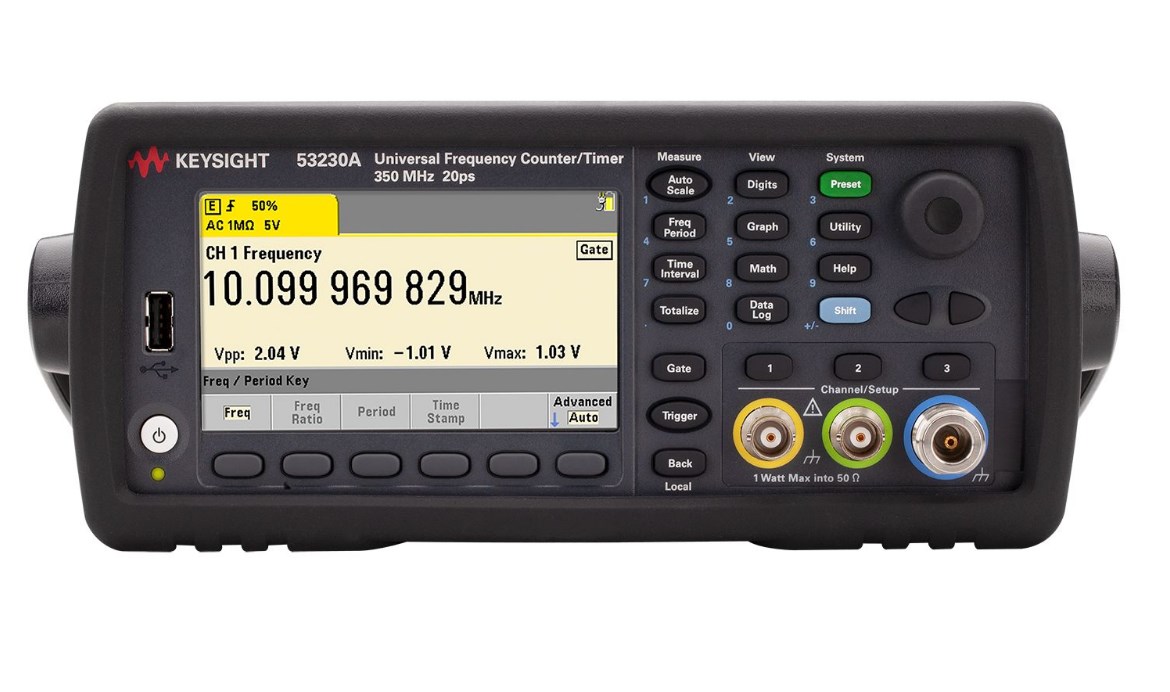

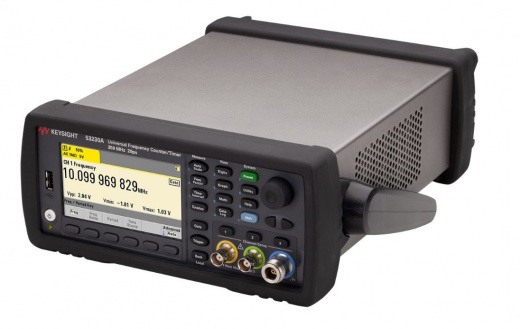

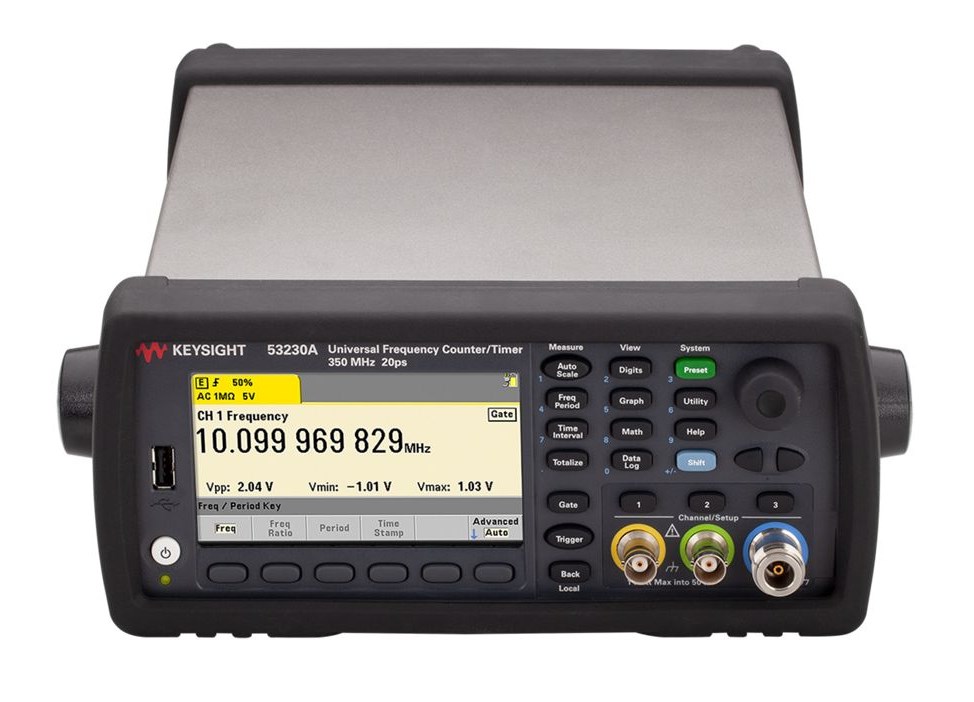

Keysight 53230A Универсальный частотомер/таймер

Keysight 53230A: Универсальный частотомер-таймер с анализом временного домена

53230A Keysight Technologies представляет собой флагманский универсальный частотомер-таймер, разработанный для инженеров, которым необходима максимальная производительность и глубокий анализ в домене времени. 53230A сочетает высочайшую разрешающую способность по частоте с передовыми возможностями анализа временных интервалов, превосходя своих собратьев 53210A и 53220A за счет уникальной функции Gap-Free (непрерывного сбора данных) и анализа временных меток (Timestamp). 53230A обеспечивает точность до 12 разрядов/с (разрядов в секунду) и способен измерять частоты до 350 МГц в базовой конфигурации. 53230A — это незаменимый инструмент для валидации сложных систем синхронизации, анализа модуляции и метрологии. 53230A — это пиковая производительность, непрерывный сбор данных и максимальная точность.

Преимущества Keysight 53230A

Ключевое преимущество 53230A — это его способность выполнять Gap-Free измерения, что позволяет проводить полноценный анализ в домене модуляции (MDA, Modulation Domain Analysis) и временных меток, обеспечивая исчерпывающее понимание поведения сигнала с течением времени.

• Сверхвысокое разрешение: 53230A обеспечивает разрешение 12 разрядов/с (12 digits/s), что является максимальным показателем в серии, гарантируя предельно высокую точность измерения частоты.
• Базовый частотный диапазон: 53230A имеет два канала (канал 1, канал 2) с входным диапазоном до 350 МГц (стандарт 53230A).
• Экстремальная точность временных интервалов: Точность измерения временных интервалов (TIE, Time Interval Error) у 53230A достигает 20 пс (пикосекунд), обеспечивая точность, необходимую для детального анализа джиттера и временных задержек в высокоскоростных схемах.
• Измерение мощности и фазы: 53230A выполняет измерение РЧ (радиочастотной) мощности (от минус 35 дБм до плюс 20 дБм) и способен измерять фазовый сдвиг между двумя каналами.
• Временные метки (Timestamp) и Gap-Free: 53230A — единственная модель в серии, обеспечивающая непрерывный сбор данных (Gap-Free) и возможность простановки временных меток для каждого события на входе. Это позволяет проводить анализ в домене модуляции (MDA) и выявлять редкие, случайные события, которые могут быть пропущены другими приборами.
• Память для чтения: 53230A оснащен памятью на 1 миллион измерений, что обеспечивает длительный сбор данных для статистического анализа и MDA.

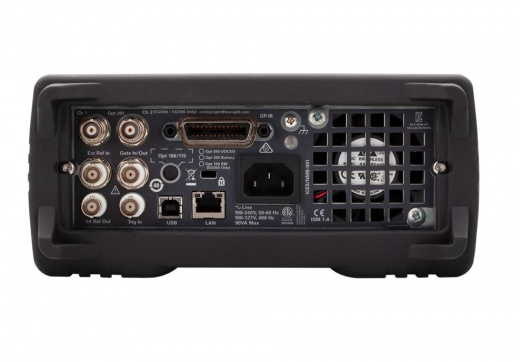

• Интерфейс и автоматизация: 53230A оснащен стандартными интерфейсами LAN (Local Area Network), USB (Universal Serial Bus) и GPIB (General Purpose Interface Bus), что делает 53230A идеальным для интеграции в высокопроизводительное АТЕ (автоматизированное тестовое оборудование).
• Полный статистический анализ: 53230A включает всесторонние функции статистического анализа, включая гистограммы, графики трендов и математическую обработку, которые позволяют инженеру визуализировать и характеризовать поведение сигнала.

Применение Keysight 53230A

53230A является основным инструментом для специалистов, требующих не просто точных измерений, но и глубокого понимания динамического поведения сигнала.

• Анализ джиттера и MDA: 53230A используется для детального анализа джиттера и оценки стабильности частоты на длинных временных интервалах, благодаря функции Gap-Free сбора данных.
• Характеризация источников модуляции: 53230A незаменим при измерении параметров частотно-модулированных (FM) и фазомодулированных (PM) сигналов, используя анализ временных меток.
• Синхронизация и время задержки: 53230A применяется для высокоточного измерения и валидации задержек в системах с распределенным тактированием, включая серверные центры и системы связи.
• Метрология и стандарты: Использование 53230A для контроля и калибровки первичных и вторичных стандартов частоты и времени, где требуется максимальная разрешающая способность.

Комплектация Keysight 53230A

53230A поставляется как компактный настольный прибор.

• Универсальный частотомер-таймер Keysight 53230A.
• Шнур питания, руководство по эксплуатации и кабель USB.
• Базовое программное обеспечение для управления 53230A через интерфейс.

Опции Keysight 53230A
