Keithley 6430 идеален для разработчиков одноэлектронных транзисторов и молекулярных структур. Шум всего 0,4 фА, чувствительность от 10 аА и входной импеданс 10¹⁶ Ом. Выносной предусилитель устраняет шумы кабеля, гарантируя точность на грани физического предела.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

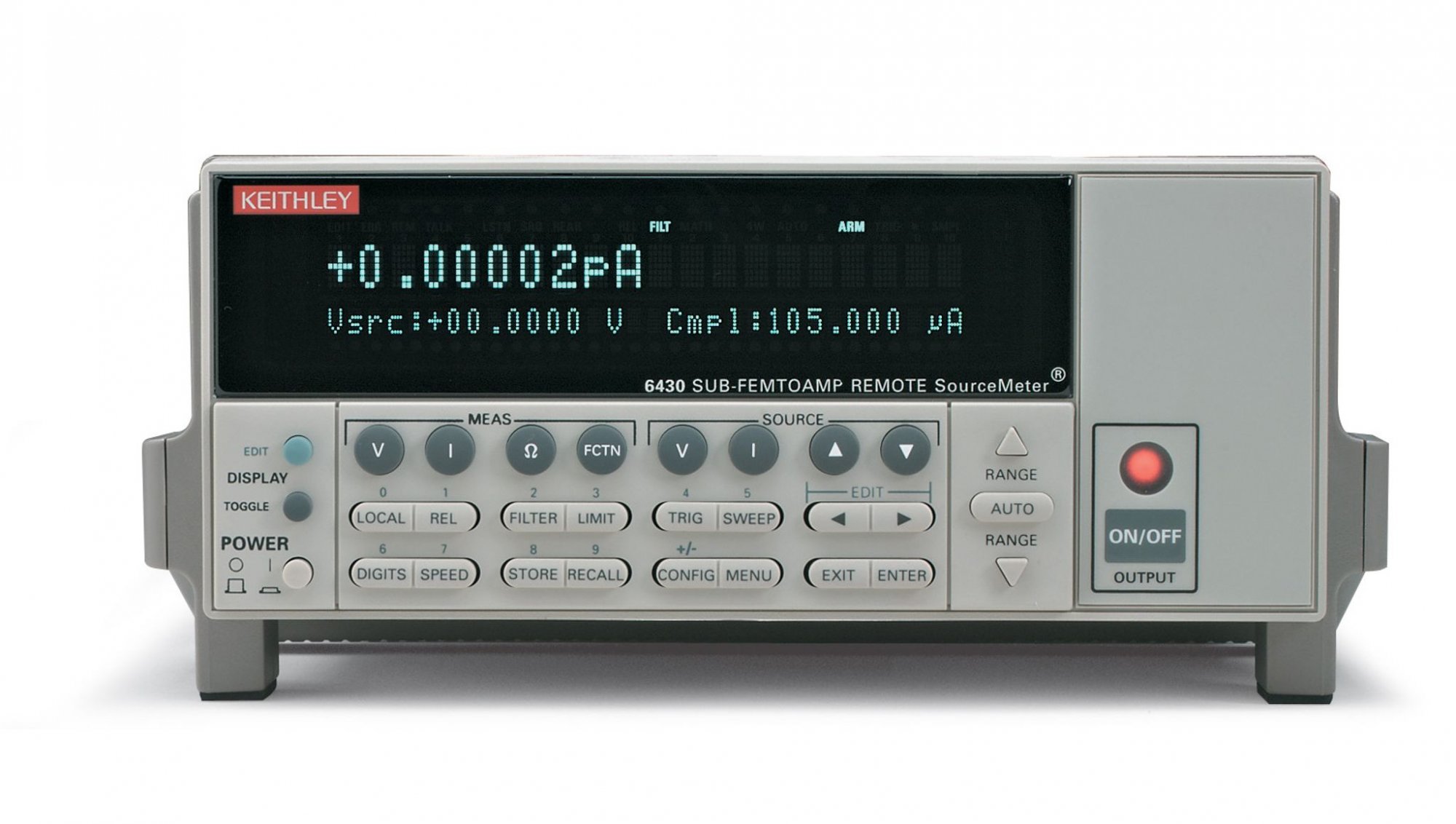

Keithley 6430: Субфемтоамперный источник-измеритель с выносным прецизионным усилителем для критических R&D задач
Keithley 6430 Remote SourceMeter — это специализированная прецизионная система класса SMU (Source Measure Unit), разработанная для R&D задач, требующих измерения экстремально низких токов. Прибор объединяет функции высокостабильного источника и измерителя с разрешением 6,5 разрядов, обеспечивая достоверность данных на уровне физических пределов проводимости.
Преимущества Keithley 6430
- Дистанционное усиление (Remote PreAmp): Использование выносного модуля предусилителя позволяет минимизировать длину входных цепей, устраняя кабельные шумы и паразитную емкость. Это повышает стабильность сигнала в 10 раз по сравнению с классическими архитектурами и позволяет размещать измерительный блок в непосредственной близости от объекта (например, внутри криостата или зондовой станции).
- Беспрецедентная чувствительность: Уровень шума составляет всего 0,4 фА (p-p), что позволяет работать в аттоамперном диапазоне. Входной импеданс прибора превышает 10¹⁶ Ом, делая систему практически «невидимой» для исследуемой высокоомной цепи.
- Четырехквадрантный режим работы: Устройство способно одновременно выступать как прецизионный источник напряжения/тока и как электронная нагрузка (поглотитель мощности), что критично для снятия полных вольтамперных характеристик (ВАХ).
Области применения Keithley 6430
- Полупроводниковая индустрия: Характеризация одноэлектронных транзисторов (SET), квантовых точек и молекулярной электроники.
- Материаловедение: Исследование сверхвысоких сопротивлений полимеров, диэлектриков и новых композитов.
- Нанотехнологии: Разработка наносенсоров, ионизационных детекторов и систем Energy Harvesting, где рабочие сигналы сопоставимы с тепловыми шумами.
- Интеграция в вакуумные системы: Удаленное размещение модуля PreAmp (соединение с основным блоком кабелем 2 м) оптимально для работы в герметичных боксах и вакуумных камерах.
Комплектация Keithley 6430
Система поставляется готовой к работе и включает основной блок управления, выносной усилитель Remote PreAmp с соединительным кабелем (2 м), малошумящий триаксиальный кабель с зажимами, руководство по эксплуатации и сертификат калибровки, подтверждающий точность в субфемтоамперном диапазоне.
Технические характеристики Keithley 6430
| Наименование характеристики | Описание |
|---|---|
| Максимальная выходная мощность | 2,2 Вт |
| Пределы источника/нагрузки | ±21 В @ ±105 мА, ±210 В @ ±10,5 мА |
| Точность измерения напряжения (4-проводная схема подключения, 23°C ± 5°C, 1 год) |
200,000 мВ: 0,012% + 350 мкВ 2,00000 В: 0,012% + 350 мкВ 20,0000 В: 0,015% + 1,5 мВ 200,000 В: 0,015% + 10 мВ |
| Точность измерения тока (2- или 4-проводная схема подключения, 23°C ± 5°C, 1 год, с удаленным предусилителем для диапазонов 1 пА–100 нА) |
1,00000 пА: 1,0% + 7 фА 10,0000 пА: 0,50% + 7 фА 100,000 пА: 0,15% + 30 фА 1,00000 нА: 0,050% + 200 фА 10,0000 нА: 0,050% + 2 пА 100,000 нА: 0,050% + 20 пА 1,00000 мкА: 0,050% + 300 пА 10,0000 мкА: 0,050% + 2 нА 100,000 мкА: 0,025% + 6 нА 1,00000 мА: 0,027% + 60 нА 10,0000 мА: 0,035% + 600 нА 100,000 мА: 0,055% + 6 мкА |
| Шум (0,1 Гц–10 Гц, пик-пик) |
Напряжение: 5 мкВ (диапазон 200 мВ), 50 мкВ (2 В), 500 мкВ (20 В), 5 мВ (200 В) Ток: 7 фА (1 пА), 10 фА (10 пА), 20 фА (100 пА), 80 фА (1 нА), 500 фА (10 нА), 3 пА (100 нА), 20 пА (1 мкА), 200 пА (10 мкА), 500 п, 50 нА (10 мА), 500 нА (100 мА) |
| Максимальное синфазное напряжение | ±42 В постоянного тока (максимум) |
| Изоляция синфазного напряжения | >10^9 Ом, <1000 пФ |
| Измерение за пределами диапазона (перегрузка) | 105% от диапазона, для источника и измерения |
| Время разогрева | 1 час до номинальных точностей |
| Габариты |
89 мм (высота) × 213 мм (ширина) × 370 мм (глубина) С ручкой и ножками: 104 мм × 238 мм × 370 мм |
| Габариты предусилителя | 20 мм × 57 мм × 97 мм |
| Масса | 5,9 кг |
| Условия эксплуатации |
Температура: 0°–40°C, влажность: 60% ОВ (без конденсации) до 35°C, снижение на 5% ОВ/°C от 35° до 40°C Хранение: –25°C до 65°C, без конденсации |
| Источник питания | 100–240 В переменного тока, 50–60 Гц, 100 ВА (VA) максимум |
| ЭМС | Соответствует директиве ЕС 89/336/EEC EN 55011, EN 50082-1, EN 61000-3-2, 61000-3-3, FCC часть 15 класс B |
| Безопасность | Соответствует директиве ЕС 73/23/EEC EN 61010-1 |
| Вибростойкость | MIL-PRF-28800F, класс 3 |
