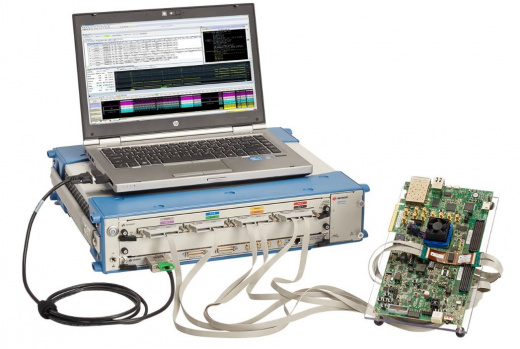

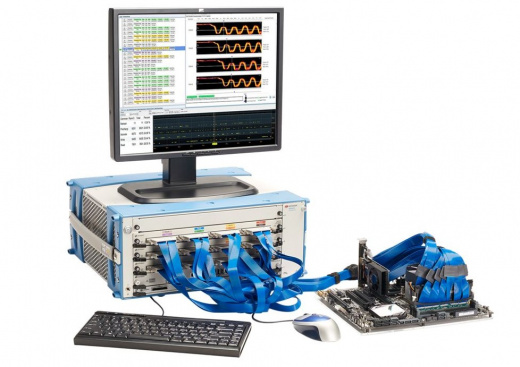

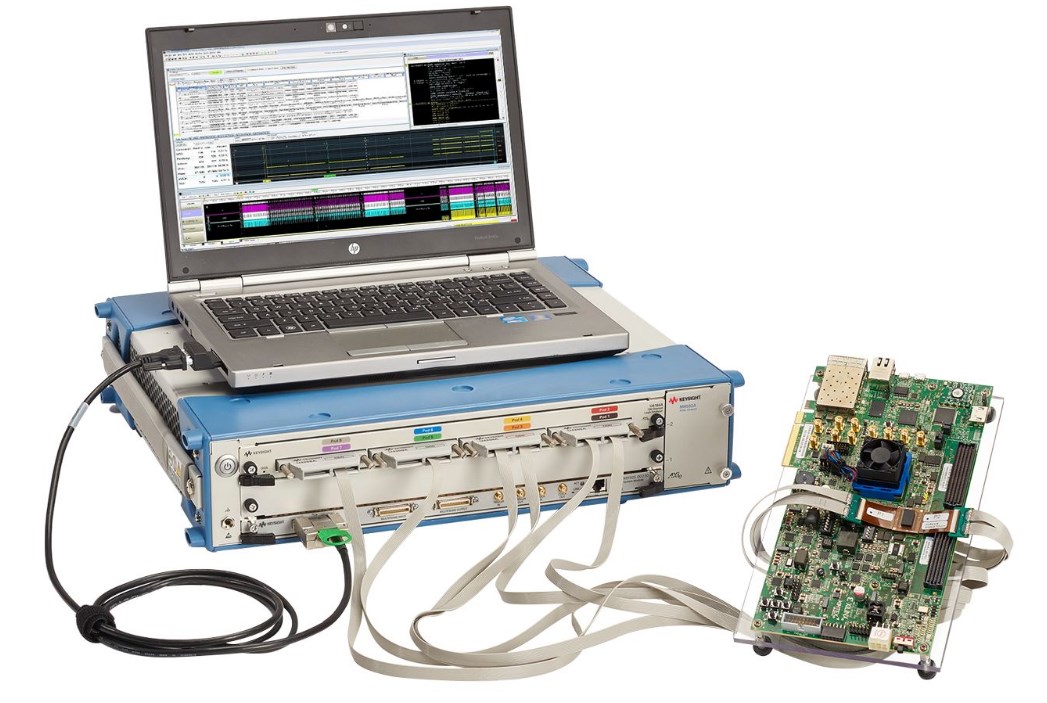

Keysight U4164A Модуль логического анализатора

Keysight U4164A: Модуль логического анализатора для максимальной скорости и глубины

U4164A — это высокопроизводительный модуль логического анализатора Keysight, предназначенный для интеграции в модульные шасси AXIe (AdvancedTCA Extensions for Instrumentation and Test) или 16900-й серии. Артикул U4164A олицетворяет собой передовое решение для отладки и верификации самых быстрых цифровых систем. Модуль Keysight U4164A обеспечивает непревзойденную комбинацию скорости, глубокой памяти и гибкости, необходимую для работы с новейшими стандартами шин памяти и высокоскоростными интерфейсами. Инженеры, работающие над проектами, где требуется максимальная пропускная способность и точность, находят в модуле U4164A бескомпромиссный инструмент.

Преимущества Keysight U4164A

Модуль U4164A разработан с учетом жестких требований, предъявляемых к тестированию современных высокоскоростных шин, и предлагает следующие ключевые преимущества:

• Рекордная скорость анализа состояний (State Mode):
• Максимальная скорость передачи данных в режиме состояний достигает 4 гигабит в секунду (Гбит/с). Эта характеристика имеет решающее значение для надежного захвата и декодирования сигналов новейших стандартов памяти, таких как DDR4 (Double Data Rate 4), LPDDR4 (Low-Power Double Data Rate 4), DDR5 и LPDDR5.
• 136 каналов на один модуль, обеспечивающих высокую плотность измерений.
• Четырехкратный режим дискретизации (Quad Sample State Mode) позволяет захватывать четыре выборки с двумя различными порогами (thresholds) из одной точки подключения, что обеспечивает высочайшую достоверность данных при работе с сильно зашумленными или сложными сигналами.
• Глубокий анализ синхронизации (Timing Mode):
• Режим глубокой трассировки синхронизации до 10 ГГц (при использовании четверти каналов), что соответствует разрешению 100 пикосекунд (пс).
• Глубокая память: до 400 мегабит (Мб) при использовании всех каналов, до 800 Мб при использовании половины каналов и до 1,6 гигабит (Гб) при использовании четверти каналов. Эта экстраординарная глубина памяти позволяет инженеру-разработчику захватывать чрезвычайно длинные последовательности данных, необходимые для отслеживания первопричины сбоя, который может быть отделен от симптома миллиардами тактов.
• Расширенные возможности целостности сигнала (Signal Integrity, SI):
• Технология Eye Scan (сканирование глазковой диаграммы) с разрешением до 5 пикосекунд (пс) по оси времени и 5 милливольт (мВ) по оси напряжения. Эта функция дает инженеру качественное представление о состоянии шины, позволяя быстро идентифицировать проблемы, связанные с джиттером и нарушением временных параметров.
• Управление смещением (De-skew) для компенсации различий во времени прохождения сигнала в зондах и кабелях, что гарантирует максимальную точность временных измерений.
• Гибкость модульной платформы: Возможность объединения нескольких модулей U4164A в единой системе (Multiframe) для расширения количества каналов до 10 880, что критически важно для работы с крупномасштабными системами.

Применение Keysight U4164A

Модуль логического анализатора U4164A является основным инструментом в сфере высокопроизводительных цифровых разработок:

• Верификация и отладка высокоскоростных шин памяти: Главное применение Keysight U4164A — анализ протоколов памяти DDR5, DDR4, LPDDR5, LPDDR4 и других, работающих на скоростях более 3,5 Гбит/с. Модуль позволяет точно захватывать и декодировать транзакции, выявлять нарушения временных характеристик и ошибки протокола.
• Функциональная верификация сложных интегральных схем: Тестирование и отладка систем на кристалле (System-on-Chip, SoC) и микропроцессоров с большим количеством параллельных интерфейсов.
• Анализ целостности сигнала на уровне шины: Прибор используется для качественной оценки состояния шин, позволяя инженеру принимать обоснованные решения относительно топологии печатной платы и выбора компонентов.
• Комплексная системная отладка: Использование глубокой памяти U4164A позволяет одновременно отслеживать аппаратные (аппаратное обеспечение) и программные (программное обеспечение) события, выявляя сложные взаимодействия, которые приводят к системным сбоям.

Комплектация Keysight U4164A

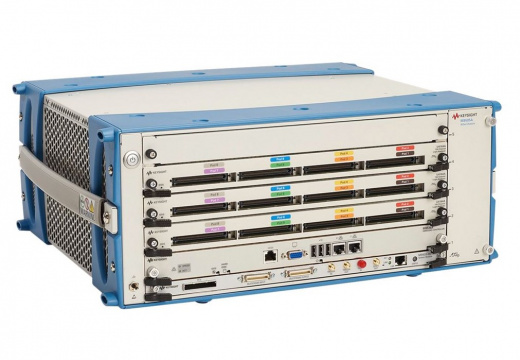

Модуль логического анализатора U4164A представляет собой компонент, требующий модульного шасси (AXIe или 16900) для работы.

Стандартная поставка модуля U4164A включает:

• Сам модуль логического анализатора U4164A.
• Соответствующие установочные принадлежности для шасси.

Для полноценного использования модуля U4164A необходимо отдельно приобрести:

• Шасси: Модульное шасси Keysight, например, серии M9500A AXIe или 16900-й серии.
• Зонды: Широкий спектр специализированных зондов (BGA (Ball Grid Array), интерпозеры, зонды Soft Touch Pro, Mictor), которые выбираются в зависимости от конкретного тестируемого устройства и стандарта шины (DDR, LPDDR).
• Программное обеспечение: Прикладное программное обеспечение для анализа конкретных протоколов памяти и других высокоскоростных интерфейсов.

Опции Keysight U4164A

Технические характеристики Keysight U4164A
