16864A — портативный логический анализатор Keysight на 136 каналов. Скорость синхронизации 12.5 ГГц (Timing Zoom), анализ состояний до 700 МГц/1.4 Гбит/с и глубокая память до 512 Мб для экспертной отладки высокоскоростных цифровых шин. Идеален для верификации DDR.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

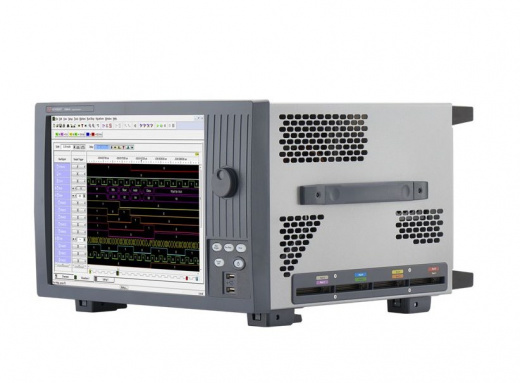

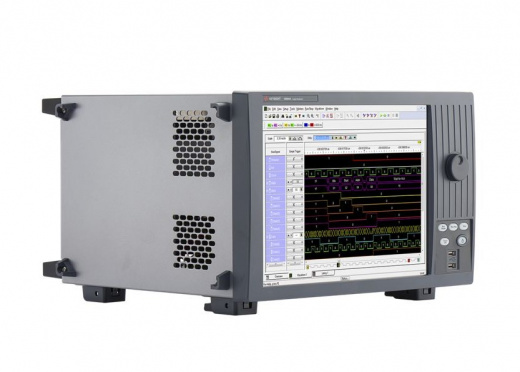

Keysight 16864A: Экспертный портативный логический анализатор для высокоскоростной отладки
16864A — это 136-канальный портативный логический анализатор Keysight, разработанный для инженеров, которым требуется исключительная производительность при отладке и проверке современных высокоскоростных цифровых систем. Обладая лучшими в отрасли характеристиками по синхронизации и глубокой памяти, Keysight 16864A позволяет точно определить первопричину сложных проблем, возникающих в современных проектах. Этот мощный инструмент обеспечивает уверенность в достоверности измерений и значительно ускоряет процесс разработки.
Преимущества Keysight 16864A
16864A предлагает ряд критически важных преимуществ, которые выделяют его среди портативных решений:
- Высокоскоростной анализ синхронизации и состояний:
- Анализ синхронизации (асинхронный захват): Максимальная скорость дискретизации до 10 гигагерц (ГГц) при использовании четверти каналов (опция T10), до 5,0 ГГц при половине каналов и до 2,5 ГГц при использовании всех 136 каналов. Это обеспечивает высокое разрешение для захвата активности сигнала.
- Масштабирование синхронизации (Timing Zoom): Уникальная функция с разрешением 12,5 ГГц (80 пикосекунд (пс)) с глубиной памяти 256 килобит (КБ) для детального анализа событий, связанных с запуском.
- Анализ состояний (синхронный захват): Скорость тактового сигнала до 700 мегагерц (МГц) и скорость передачи данных до 1,4 гигабит в секунду (Гбит/с) для захвата высокоскоростных шин, таких как DDR4 (Double Data Rate 4), DDR3, LPDDR4 (Low-Power Double Data Rate 4) и других протоколов.
- Глубокая память для поиска скрытых причин: Стандартная глубина памяти составляет 2 мегабита (Мб), с возможностью расширения до 128 мегабит (Мб) (при использовании всех каналов) или до 512 мегабит (Мб) (при использовании четверти каналов). Глубокая память имеет решающее значение для захвата продолжительных последовательностей данных, позволяя инженеру проследить от симптома к первопричине, которые могут быть значительно разнесены по времени.
- Комплексный анализ целостности сигнала (Signal Integrity, SI): Возможность одновременного отображения глазковых диаграмм на всех каналах позволяет быстро выявлять проблемы с целостностью сигнала, такие как джиттер и помехи.
- Мощный механизм запуска: Усовершенствованный секвенсор запуска с частотой 1,4 ГГц гарантирует захват даже самых быстротечных и сложных событий, обеспечивая высокую достоверность данных.
- Удобство и портативность:

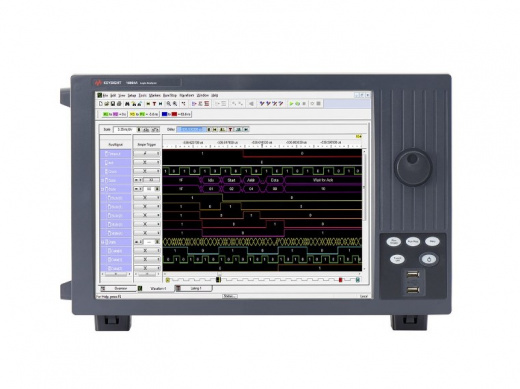

- Цветной сенсорный дисплей с диагональю 15 дюймов (38,1 сантиметра (см)) упрощает навигацию и просмотр большого числа сигналов и шин.

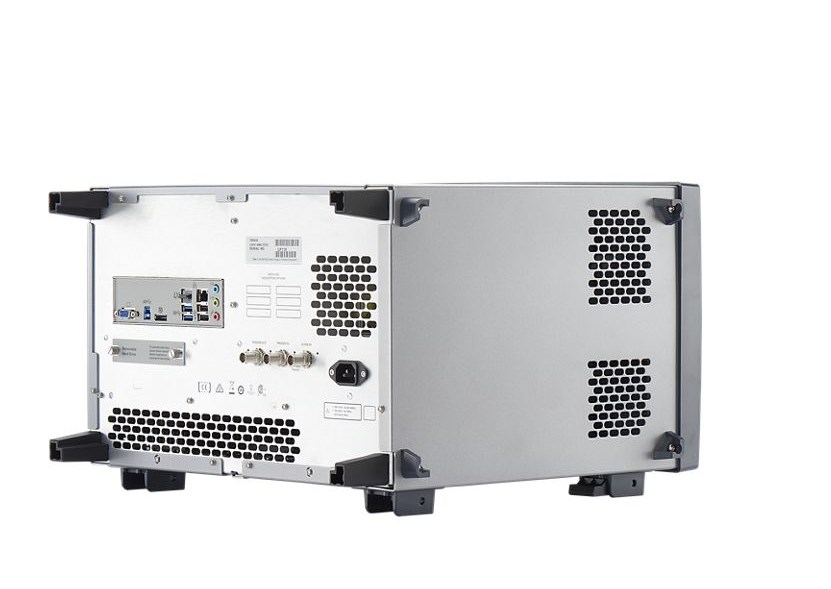

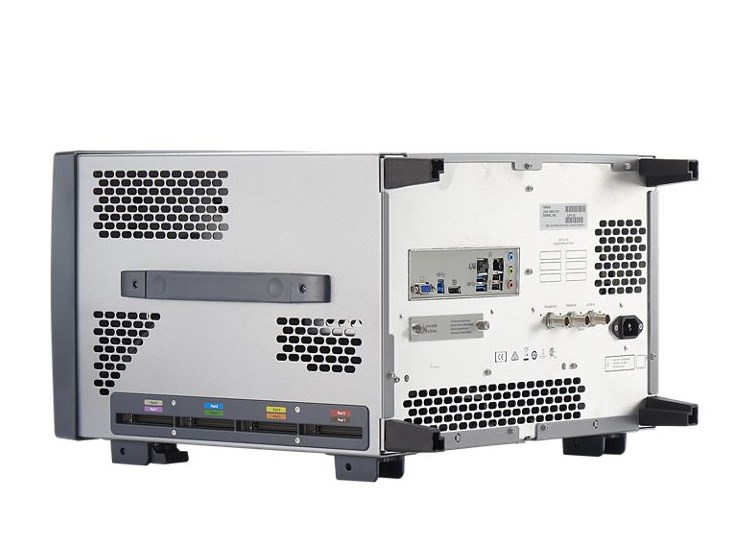

- Встроенный съемный твердотельный накопитель (SSD), порты USB 3.0 (Universal Serial Bus 3.0) и LAN (Local Area Network) обеспечивают быструю передачу и надежное хранение больших объемов данных.
Применение Keysight 16864A
Keysight 16864A является незаменимым инструментом для специалистов в области проектирования и отладки высокоскоростной электроники, включая:
- Разработка и отладка встраиваемых систем: Анализ взаимодействия между микропроцессорами, памятью (DRAM (Dynamic Random Access Memory), флэш-память) и периферийными устройствами.
- Верификация шин памяти: Точный захват и декодирование сигналов высокоскоростных шин памяти, таких как DDR4, DDR3 и их низковольтных аналогов, для обнаружения временных нарушений и проблем с целостностью сигнала.
- Разработка систем связи: Анализ работы высокоскоростных интерфейсов и протоколов в телекоммуникационном оборудовании и сетевых устройствах.
- Поиск сложных и трудновоспроизводимых ошибок: Благодаря глубокой памяти, логический анализатор Keysight 16864A эффективно захватывает редкие или удаленные по времени события, которые невозможно увидеть с помощью обычных осциллографов.
Комплектация Keysight 16864A
Стандартная комплектация портативного логического анализатора 16864A обеспечивает готовность к работе и включает базовые аксессуары, но важно отметить, что зонды и специализированное прикладное программное обеспечение (ПО) заказываются отдельно, исходя из конкретных задач.
Базовый комплект обычно содержит:
- Основной блок логического анализатора Keysight 16864A.
- Стандартный набор аксессуаров (например, сумка для принадлежностей).
- Клавиатура и мышь для управления.
- Шнур питания.
- Съемный SSD-накопитель.
Опции Keysight 16864A
Технические характеристики Keysight 16864A
- 136 каналов, состояние 350 МГц, зум по времени 12,5 ГГц, тактовая частота 2,5 ГГц, стандарт глубины 2 Мб
- 15-дюймовый (38,1 см) цветной сенсорный дисплей
- встроенный съемный SSD-накопитель, порты USB 3.0 и LAN
- Триггерный секвенсор 1,4 ГГц
- до 2,5 ГГц / 5,0 ГГц / 10 ГГц (полный / полу / четверть канала)
- до 128 Мб / 256 Мб / 512 Мб (полный / полу / четвертьканальный)
- Временное масштабирование 12,5 ГГц (80 пс) с глубиной памяти 256 КБ
- Скорость передачи данных до 1,4 Гбит/с, тактовая частота до 700 МГц
- автоматическая настройка порога/позиции
- одновременные глазковые диаграммы на всех каналах
