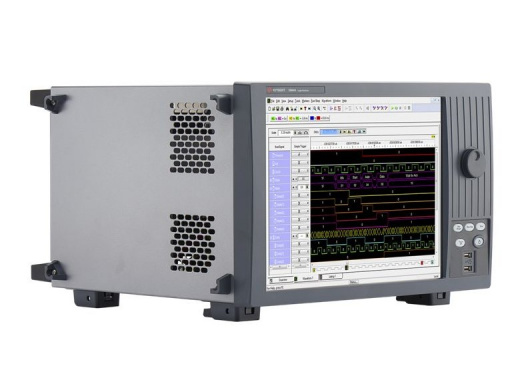

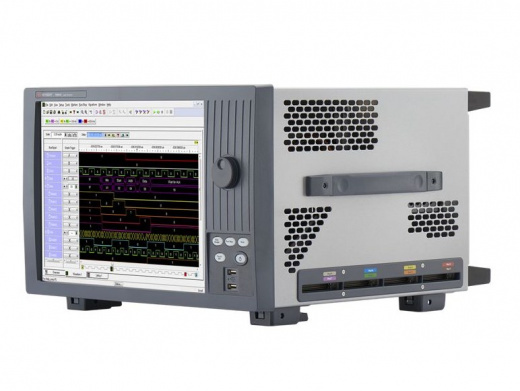

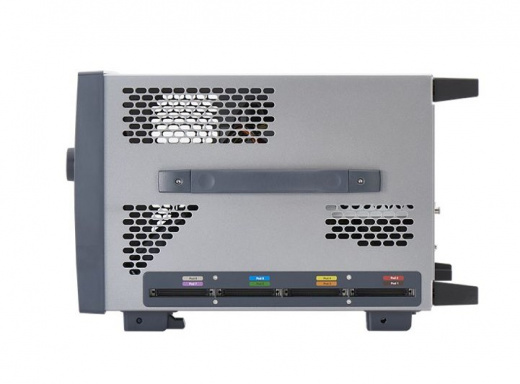

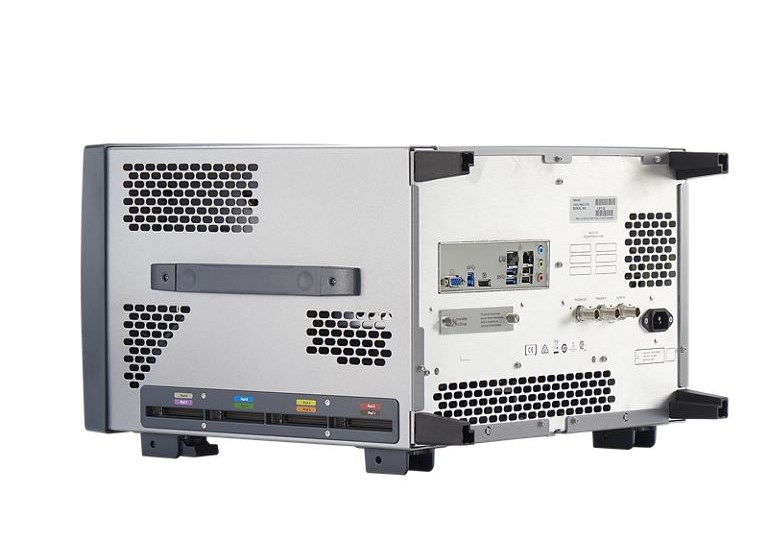

Keysight 16863A 102-канальный портативный логический анализатор

Keysight 16863A: Высокопроизводительный 102-канальный портативный логический анализатор

16863A — это 102-канальный портативный логический анализатор Keysight, разработанный для решения наиболее сложных задач отладки высокоскоростных цифровых систем. Модель Keysight 16863A представляет собой экспертный инструмент, сочетающий в себе высокую плотность каналов, беспрецедентную скорость захвата и глубокую память. Прибор 16863A гарантирует инженерам достоверность измерений, необходимую для оперативной верификации и поиска неисправностей в современных процессорах, шинах памяти и интегральных схемах со сверхбольшой степенью интеграции.

Преимущества Keysight 16863A

Логический анализатор 16863A предлагает набор ключевых технических характеристик, обеспечивающих его превосходство в области цифровой отладки:

• Выдающаяся производительность анализа:
• Анализ синхронизации (асинхронный захват): Максимальная скорость дискретизации до 5,0 гигагерц (ГГц) при использовании половины каналов и до 2,5 ГГц при использовании всех 102 каналов (96 каналов данных и 6 каналов тактового сигнала). Эта скорость обеспечивает детальный захват переходных процессов.
• Масштабирование синхронизации (Timing Zoom): Разрешение 12,5 ГГц (80 пикосекунд (пс)) с глубиной памяти 256 килобит (КБ) позволяет сфокусироваться на критических временных интервалах с высоким разрешением, значительно превышающим возможности обычного осциллографа в этом классе.
• Анализ состояний (синхронный захват): Скорость тактового сигнала до 700 мегагерц (МГц) (с опцией 16863A-700) и скорость передачи данных до 1,4 гигабит в секунду (Гбит/с). Это критически важно для точной синхронной работы с высокоскоростными шинами, такими как DDR4 (Double Data Rate 4), DDR3, LPDDR4 (Low-Power Double Data Rate 4) и другими.
• Глубокая память для поиска первопричин: Стандартная глубина памяти составляет 2 мегабита (Мб), с возможностью расширения до 128 мегабит (Мб) (при полном использовании каналов) или до 256 мегабит (Мб) (при использовании половины каналов). Такая глубокая память позволяет захватывать длительные последовательности системной активности, что незаменимо для прослеживания пути от сбоя (симптома) к его источнику (первопричине), даже если они разнесены тысячами тактов.
• Функции контроля целостности сигнала (Signal Integrity, SI): Возможность одновременного построения глазковых диаграмм на всех каналах дает инженеру быстрый и наглядный инструмент для идентификации проблемных сигналов, связанных с джиттером, перекрестными помехами и другими нарушениями.
• Продвинутый механизм запуска: Устройство управления последовательностью запуска с частотой 1,4 ГГц (Trigger Sequencer) обеспечивает надежный захват сложных, многоуровневых и высокоскоростных событий, повышая эффективность отладки.

Применение Keysight 16863A

Логический анализатор Keysight 16863A необходим в тех областях, где требуется высокая точность и глубокий анализ большого количества параллельных цифровых сигналов:

• Разработка и верификация высокоскоростной памяти: Анализ шин DDR и LPDDR. С использованием специализированных зондов и программного обеспечения, 16863A позволяет проводить комплексный анализ протоколов, включая захват, декодирование и анализ производительности.
• Отладка встраиваемых систем и микропроцессорных ядер: Идентификация ошибок в потоке команд, обращений к памяти и взаимодействии между различными блоками системы на кристалле (System-on-Chip, SoC).
• Разработка телекоммуникационного и сетевого оборудования: Тестирование и верификация сложных протоколов и высокоскоростных интерфейсов передачи данных.
• Комплексная диагностика: 16863A позволяет эффективно изолировать и устранять трудновоспроизводимые системные сбои, которые обусловлены временными рассогласованиями, нарушениями целостности сигнала или сложными последовательностями событий.

Комплектация Keysight 16863A

Базовая комплектация портативного логического анализатора Keysight 16863A обеспечивает его основную функциональность, но для подключения к объекту тестирования необходимо дополнительно приобрести подходящие зонды и, при необходимости, специализированное программное обеспечение для анализа протоколов.

В стандартный комплект поставки 16863A входят:

• Основной блок логического анализатора Keysight 16863A.
• Клавиатура и мышь для удобного управления.
• Сумка для аксессуаров.
• Сетевой кабель.
• Встроенный съемный твердотельный накопитель (SSD) для быстрой работы с данными.

Опции Keysight 16863A

Технические характеристики Keysight 16863A

• 102 канала, состояние 350 МГц, зум синхронизации 12,5 ГГц, тактовая частота 2,5 ГГц, стандарт глубины 2 Мб

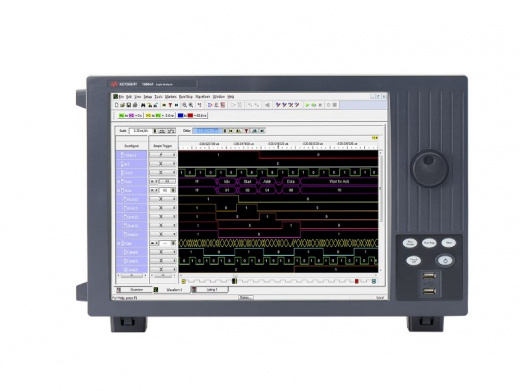

• 15-дюймовый (38,1 см) цветной сенсорный дисплей

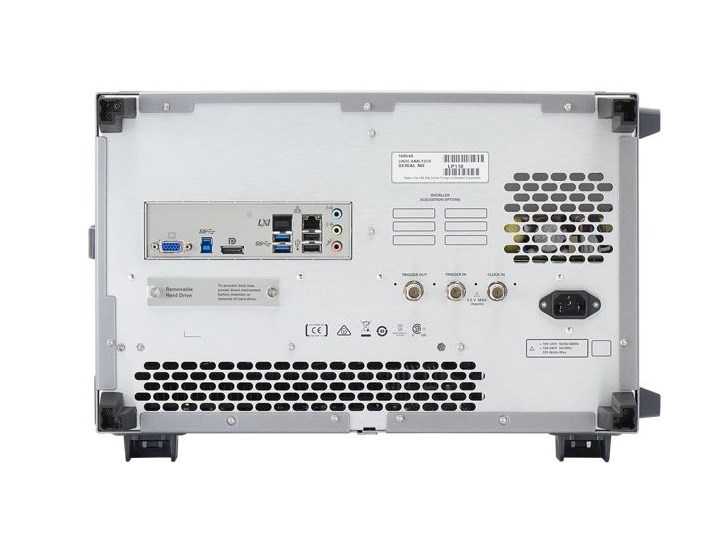

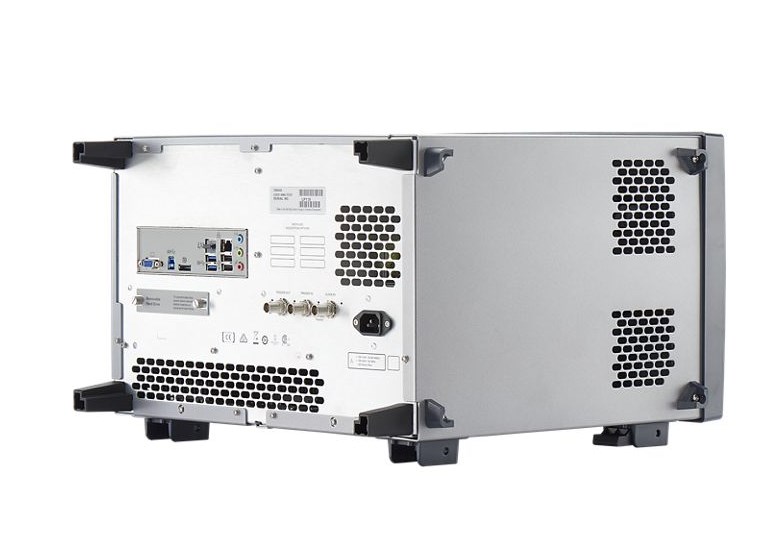

• встроенный съемный SSD-накопитель, порты USB 3.0 и LAN
• Триггерный секвенсор 1,4 ГГц
• до 2,5 ГГц/5,0 ГГц (полный/полуканал)
• до 128 Мб/256 Мб (полноканальная/полуканальная) глубокой памяти
• Временное масштабирование 12,5 ГГц (80 пс) с глубиной памяти 256 КБ
• Скорость передачи данных до 1,4 Гбит/с, тактовая частота до 700 МГц
• автоматическая настройка порога/позиции образца
• одновременные глазковые диаграммы на всех каналах
