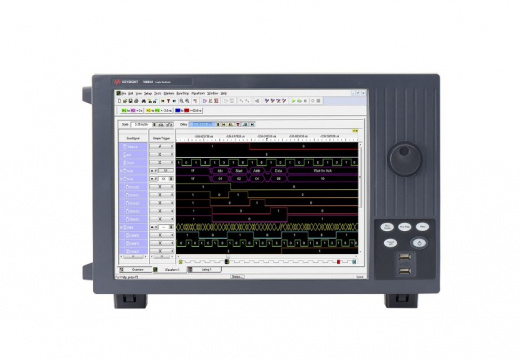

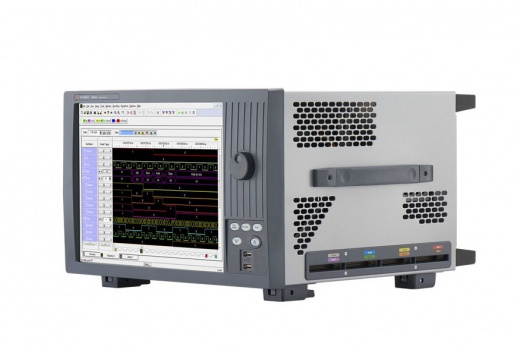

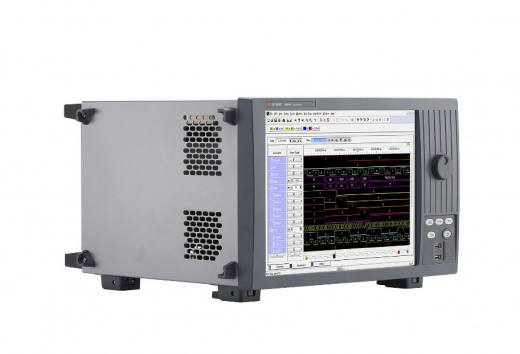

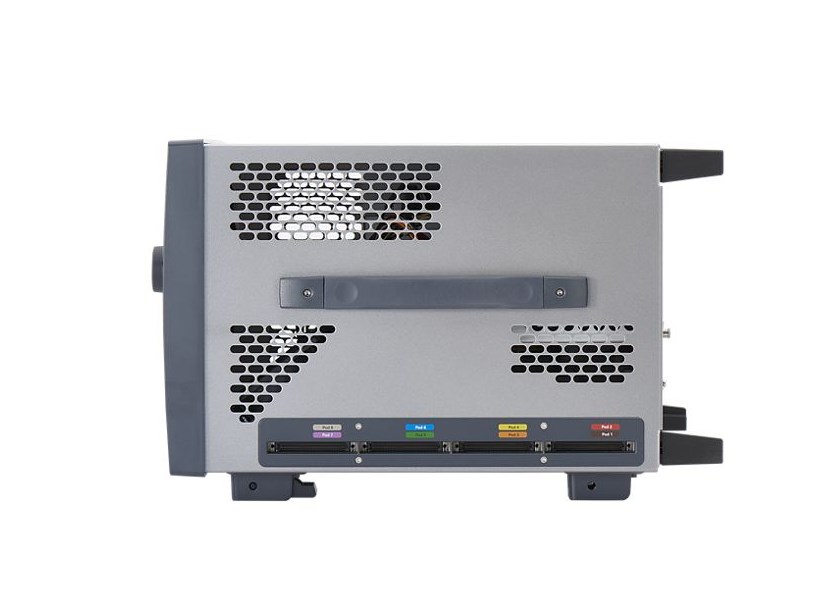

16861A – портативный 34-канальный логический анализатор Keysight. Состояние 350 МГц (1,4 Гбит/с), Timing Zoom 12,5 ГГц (80 пс), память до 256 МБ. Включает анализ целостности сигнала (глазковые диаграммы). Идеален для отладки высокоскоростных шин.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight 16861A: Экспертный инструмент для отладки высокоскоростных цифровых систем
Keysight 16861A представляет собой вершину инженерной мысли Keysight в области портативных логических анализаторов. Разработанный для инженеров, работающих с современными высокоскоростными цифровыми шинами и протоколами, 16861A обеспечивает непревзойденную комбинацию скорости, глубины памяти и инструментов анализа целостности сигнала. Инструмент 16861A позволяет решать самые сложные задачи цифровой отладки, быстро локализуя корневую причину сбоев, разделенных во времени и пространстве.
Преимущества Keysight 16861A
- Анализ логических состояний (State Analysis): Частота тактового сигнала до 350 Мегагерц (МГц) и скорость передачи данных до 1,4 Гигабит в секунду (Гбит/с). Это позволяет корректно захватывать синхронные данные в современных высокоскоростных шинах.
- Анализ временных диаграмм (Timing Analysis): Частота сбора данных (асинхронная выборка) до 2,5 Гигагерц (ГГц) (на всех каналах) или 5,0 ГГц (на половине каналов).
- Функция Timing Zoom: Обеспечивает невероятное разрешение в 12,5 ГГц (эквивалентно 80 пикосекундам (пс)) на 256 тысяч выборок (256 Квыборок) памяти. Это критически важно для детального анализа переходных процессов и метастабильности в момент срабатывания триггера.
- Глубокая память для поиска первопричины: Стандартная глубина памяти составляет 2 Мегабайта (МБ). Возможность модернизации до 128 Мегабайт (МБ) (на всех каналах) или 256 МБ (на половине каналов) позволяет инженеру регистрировать длительные последовательности системной активности. Глубокая память 16861A необходима для захвата симптома и первопричины проблемы, которые часто разделены миллисекундами или даже секундами.
- Анализ целостности сигнала (Signal Integrity Analysis): 16861A является одним из немногих логических анализаторов, способных одновременно отображать глазковые диаграммы (Eye Diagrams) на всех 34 каналах. Это позволяет инженеру быстро определить, какие именно сигналы на шине имеют проблемы с целостностью (например, из-за звона, перекоса или неверного терминирования), без необходимости переключения на осциллограф.
- Оснащен большим 15-дюймовым (38,1 см) цветным сенсорным дисплеем, который упрощает навигацию по большим объемам захваченных данных.

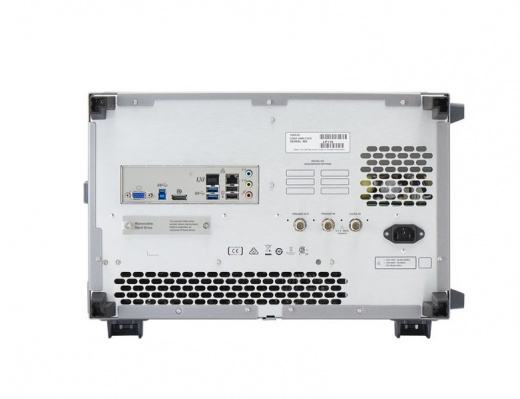

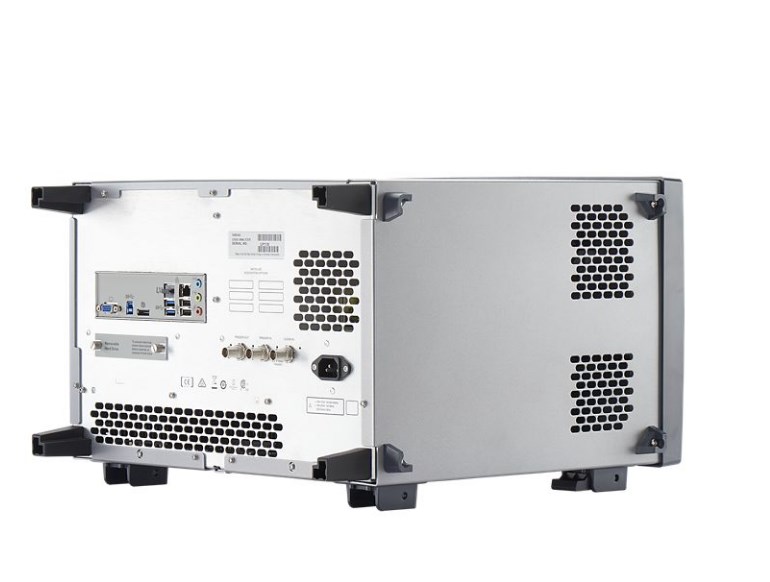

- Встроенный съемный твердотельный накопитель (SSD) и порты USB 3.0 и LAN обеспечивают высокую скорость передачи и надежное хранение данных.
- Гибкость триггерной системы: Устройство управления триггером (Trigger Sequencer) с частотой 1,4 ГГц гарантирует надежный захват высокоскоростных событий и позволяет настроить сложные многоуровневые условия триггера.
- Поддержка высокоскоростных протоколов памяти: 16861A поддерживает специализированные приложения для анализа популярных протоколов памяти, таких как DDR4, DDR3, DDR2, LPDDR4 и LPDDR3, что делает его незаменимым инструментом для разработчиков систем с встроенной памятью.
Применение Keysight 16861A
16861A предназначен для отладки и верификации:
- Высокоскоростных цифровых интерфейсов: Анализ временных соотношений, задержек и проблем целостности сигнала на шинах данных и адреса.
- Встроенных систем (Embedded Systems): Захват и корреляция активности центрального процессора (CPU) с периферийными устройствами, включая анализ работы микропрограммного обеспечения.
- Схем с синхронными/асинхронными шинами: Раздельный и комбинированный анализ логических состояний и временных диаграмм.
- Систем памяти DRAM: Анализ циклов чтения/записи, команд и состояния памяти с использованием специализированных пробников и программного обеспечения.
Комплектация Keysight 16861A
Базовый комплект поставки Логического анализатора 16861A включает:
- Шасси 16861A (34 канала) с сенсорным дисплеем и съемным SSD-накопителем.
- Клавиатура (Keyboard).
- Мышь (Mouse).
- Сумка для принадлежностей (Accessories Bag).
- Шнур питания (Power Cord).
Технические характеристики Keysight 16861A
- 34 канала, зум по времени 12,5 ГГц, тактовая частота 2,5 ГГц, стандарт глубины 2 Мб
- 15-дюймовый (38,1 см) цветной сенсорный дисплей
- встроенный съемный SSD-накопитель, порты USB 3.0 и LAN
- Триггерный секвенсор 1,4 ГГц
- до 2,5 ГГц/5,0 ГГц (полный/полуканал) для захвата активности сигнала с высоким разрешением
- до 128 Мб/256 Мб (полноканальная/полуканальная) глубокой памяти для определения первопричины проблемы и симптома, сильно разнесенных во времени
- Временное масштабирование 12,5 ГГц (80 пс) с глубиной памяти 256 КБ для анализа события триггера с высоким разрешением
- Скорость передачи данных до 1,4 Гбит/с, тактовая частота до 700 МГц для высокоскоростного сбора данных
- автоматическая настройка порога/позиции
- одновременные глазковые диаграммы на всех каналах
Опции Keysight 16861A
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

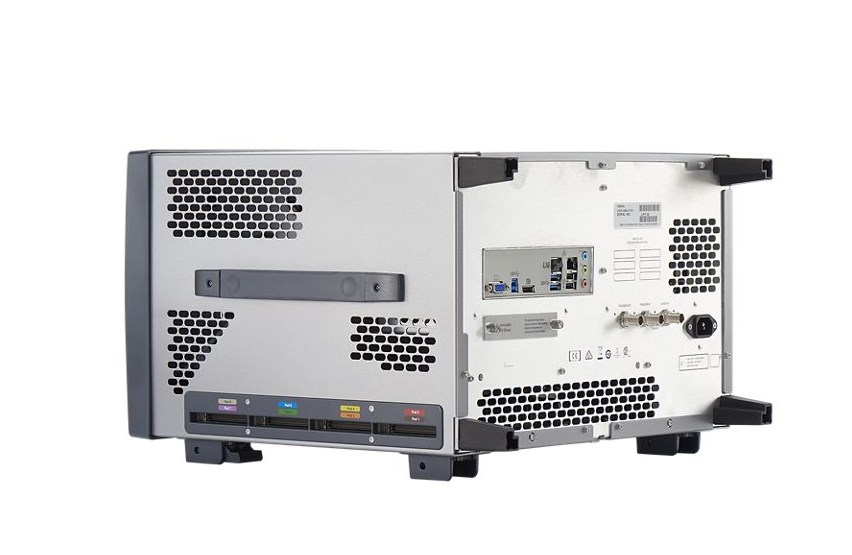

Фотогалерея
