Универсальная система мониторинга R&S UMS400 — это высокопроизводительная платформа для панорамного наблюдения, пеленгации и анализа сигналов в диапазоне до 20 ГГц (опционально). Идеальна для регуляторного контроля и безопасности.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

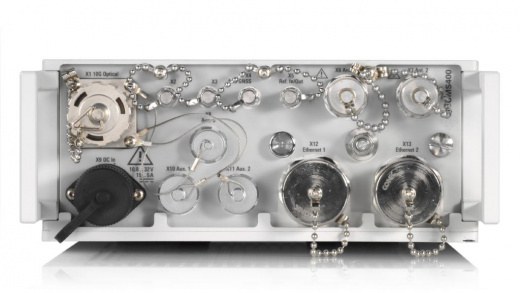

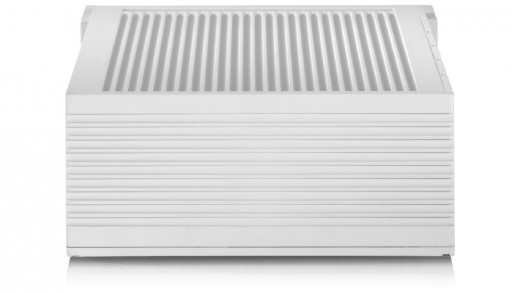

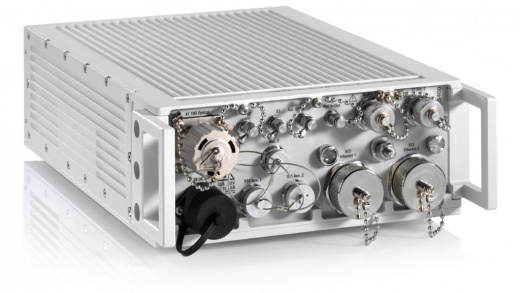

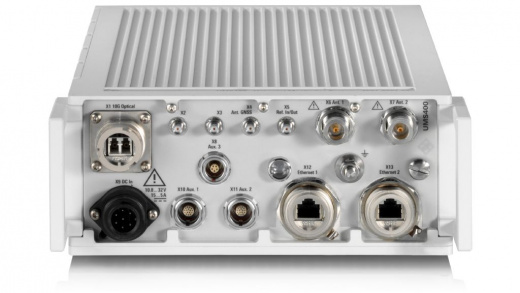

R&S UMS400 Универсальная система мониторинга
Универсальная система мониторинга R&S UMS400 — это высокопроизводительная платформа для задач панорамного наблюдения, пеленгации, записи и анализа сигналов. Она предназначена для круглосуточного контроля радиоэфира в критически важных для безопасности приложениях. Система работает по принципу программно-аппаратного комплекса, где мощные серверы и специализированные измерительные приемники объединены в единую сеть, управляемую через централизованное программное обеспечение.
Оборудование выполняет непрерывное сканирование заданных частотных диапазонов в реальном времени, обеспечивая обнаружение, классификацию и запись сигналов. Благодаря модульной архитектуре системам легко масштабируется от компактных стационарных постов до распределенных сетей национального масштаба, что делает её универсальным решением для государственных и коммерческих организаций.
Технические характеристики R&S UMS400
| Наименование характеристики | Значение |
|---|---|
| Частотный диапазон | От 8 кГц до 8 ГГц (опционально до 20 ГГц) |
| Потребляемая мощность | Менее 100 Вт |
| Полоса пропускания в реальном времени | 40 МГц |
| Степень защиты | IP65 и IP67 |
| Интерфейсы управления и данных | Ethernet |
| Габариты (Ш x В x Г) | 227 x 341 x 88 мм |
| Вес | 8,5 кг |
Области применения R&S UMS400
Система подходит для решения разноплановых задач:- Постоянный мониторинг спектра на стационарных постах.
- Мобильное наблюдение за радиоэфиром.
- Поиск и локализация случайных помех на массовых мероприятиях.
- Контроль соблюдения лицензионных требований к использованию частот.
Ключевые особенности модели R&S UMS400
- Высокая скорость сканирования: Позволяет контролировать широкие участки спектра в режиме реального времени, минимизируя вероятность пропуска кратковременных сигналов.
- Модульная и масштабируемая архитектура: Легко адаптируется под растущие потребности заказчика — от одного поста до сотен узлов в распределенной сети.
- Точные пеленгационные возможности: Поддержка работы с вращающимися и статическими антенными решетками для точного определения направления на источник излучения (опция).
- Режимы радиопеленгации: Система поддерживает два метода определения местоположения источников сигнала: TDOA и AoA.
- Мощные функции анализа: Измерение параметров сигналов, включая частоту, уровень мощности, ширину полосы излучения и временные характеристики. Панорамное сканирование (опция).
- Непрерывная круглосуточная запись IQ-данных: Обеспечивает полную панораму событий в эфире для последующего пост-анализа и расследований.
- Соответствие международным стандартам: Выполняет измерения сигналов в соответствии с рекомендациями Международного союза электросвязи (ITU).
- Надежность и отказоустойчивость: Конструкция, предназначенная для непрерывной работы, обеспечивает высочайший уровень доступности системы.
Дополнительные опции R&S UMS400
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®CS-UDC Номер заказа 4502.0408.02 |
Источник постоянного тока R&S®UMS400 Питание постоянным током для активных антенн |
|
R&S®CS-U10G Номер заказа 4502.0508.02 |
Интерфейс 10G Ethernet для R&S®UMS400 |
|
R&S®CS-UM2 Номер заказа 4502.0308.02 |
Беспроводной модем для R&S®UMS400 Беспроводной модем с поддержкой LTE-FDD, LTE-TDD и HSPA+ |
|
R&S®CS-UM3 Номер заказа 4502.0308.03 |
Беспроводной модем для R&S®UMS400 Беспроводной модем с поддержкой LTE-FDD, LTE-TDD, HSPA+ и TD-SCDMA |
| Программные опции | |
|
R&S®CS-PS Номер заказа 4500.7070.02 |
Панорамное сканирование Быстрое сканирование спектра / сканирование при мониторинге во всем диапазоне частот |
|
R&S®CS-PC Номер заказа 4500.7040.02 |
Полихромный спектр Отображение уровней сигналов в спектре с цветовым кодированием |
|
R&S®CS-TSA Номер заказа 4500.7170.02 |
Точность меток времени Точные метки времени и поддержка внешней ГНСС |
|
R&S®CS-DF Номер заказа 4500.7370.02 |
Модернизация пеленгации Пеленгация для всех сигналов в полосе пропускания в реальном масштабе времени |
|
R&S®CS-SPM Номер заказа 4500.7311.02 |
Измерение спектра для анализа Измерение занимаемой полосы частот и мощности в канале в соответствии с рекомендациями МСЭ |
|
R&S®CS-MM Номер заказа 4500.7340.02 |
Измерение модуляции Измерения аналоговой модуляции в соответствии с рекомендациями МСЭ |
|
R&S®CS-FS Номер заказа 4500.7211.02 |
Измерение напряженности поля Измерения напряженности поля в соответствии с рекомендациями МСЭ |
|
R&S®CS-ZS Номер заказа 4500.7111.02 |
Измерения во временной области Одновременный анализ в частотной и временной областях |
|
R&S®CS-IQ Номер заказа 4500.7270.02 |
Снимки экранов, запись и воспроизведение I/Q-данных Запись I/Q-данных до 40 МГц во внутреннюю память и воспроизведение из внутренней памяти |
|
R&S®CS-IR Номер заказа 4500.7240.02 |
Запись и воспроизведение кривых Запись и воспроизведение кривых спектра, результатов измерений и аудиоданных |
|
R&S®CS-MAP Номер заказа 4500.7140.02 |
Картографирование и геопривязка Отображение результатов измерений на карте |
|
R&S®CS-IA Номер заказа 4500.7392.02 |
Анализ помех Автоматическое обнаружение гармоник и продуктов интермодуляции |
| Пеленгаторные антенны | |
|
R&S®ADD207 Номер заказа 4096.0002.07 |
Компактная УВЧ/СВЧ пеленгаторная антенна 600 МГц - 6 ГГц; вертикальная поляризация; для установки на крыше автомобиля или штативе; пассивные антенные элементы |
|
R&S®ADD207P Номер заказа 4096.0002.17 |
Компактная пассивная УВЧ/СВЧ пеленгаторная антенна 600 МГц - 6 ГГц; вертикальная поляризация; для установки на крыше автомобиля или штативе; полностью пассивная от 600 МГц до 2,9 ГГц |
|
R&S®ADD307 Номер заказа 4098.2002.07 |
Складная пеленгаторная ОВЧ/УВЧ-антенна От 20 МГц до 690 МГц; вертикальная поляризация; для установки на штативе или портативной мачте; активные антенные элементы |
|
R&S®ADD597 Номер заказа 4111.4009.02 |
Антенна для пеленгации и мониторинга Интегрированная высокоэффективная антенная система для одноканальных пеленгаторов; диапазон частот от 20 МГц до 8,5 ГГц (вертикальная поляризация) |
