Преобразователь плоских волн R&S PWC200 для высокоточных измерений параметров антенн в ближней зоне. Диапазон частот 1,7 ГГц – 5 ГГц (расширенный), полная автоматизация с ПО. Идеально подходит для проведения испытаний станций 5G с MIMO-антеннами на этапах разработки, контроля качества и производства.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S PWC200 Преобразователь плоских волн
Преобразователь плоских волн R&S PWC200 представляет собой высокоточное измерительное устройство, предназначенное для создания и измерения электромагнитных полей в контролируемых условиях. Прибор формирует равномерное распределение электромагнитного поля в рабочей зоне, что критически важно для точных измерений параметров радиоэлектронного оборудования. Принцип работы устройства основан на преобразовании входного сигнала в плоское электромагнитное поле с минимальными искажениями. Благодаря инновационной конструкции излучающей антенны и системе коррекции поля, достигается высокая однородность распределения напряженности поля в рабочей области.
Преобразователь функционирует как ключевой элемент измерительного стенда, работая в связке с векторным анализатором цепей Rohde & Schwarz, таким как ZNA или ZNB. Система автоматически выполняет необходимые сканирования и вычисления, предоставляя инженерам готовые результаты в виде точных диаграмм направленности и ключевых параметров антенн. Это решение идеально подходит для научно-исследовательских институтов, производителей антенных систем и телекоммуникационных компаний, где требуется высокая точность и воспроизводимость результатов измерений.
Технические характеристики R&S PWC200
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | Основной: 2,3 - 3,8 ГГц, расширенный: 1,7 - 5 ГГц |
| Размер безэховой зоны | До 1,05 м в диаметре |
| Поляризация | Одинарная линейная |
| Плотность падающей мощности | < 17 дБм/см² |
| Искажение третьего порядка | < –77 дБн (изм.) |
| ВЧ-разъем | 2 × N(f) |
| Габариты (ШхВхГ) | 172 см × 172 см × 28 см |
| Вес | 80 кг |
Области применения R&S PWC200
- Калибровка и тестирование антенн: Точное измерение коэффициента усиления, диаграммы направленности, КСВН и поляризационных характеристик антенн.
- Разработка антенных решеток и систем MIMO: Валидация и диагностика отдельных элементов и всей решетки в условиях, имитирующих дальней зону.
- Испытания в области телекоммуникаций: Тестирование антенн базовых станций 5G NR, IoT-устройств, спутниковых терминалов и другой телекоммуникационной аппаратуры.
- Научные исследования: Проведение фундаментальных и прикладных исследований в области электромагнетизма и распространения радиоволн.
Ключевые особенности и преимущества R&S PWC200

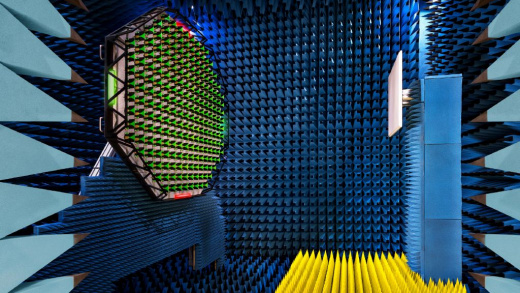

- Конструкция и антенная система. В основе устройства лежит фазированная антенная решетка, состоящая из 156 широкополосных плоскостных антенн бегущей волны. Эта конструкция генерирует плоские волны, создавая безэховую зону диаметром свыше 1,05 метра.
- Инновационный подход к измерениям. Система использует уникальную технологию, которая позволяет тестировать базовые станции 5G с многоэлементными MIMO-антеннами на значительно сокращённой дистанции. В то время как для прямых измерений в дальней зоне требуется расстояние 23,5 метра, данное решение обеспечивает точные результаты всего на расстоянии 1,5 метра.
- Встроенные функции. Программное обеспечение системы включает в себя четыре основных инструментальных модуля: имитация полей (R&S PWC-K10), автоматическая калибровка потерь в тракте передачи сигнала (R&SPWC-K50), самодиагностика и проверка исправности оборудования (R&S PWC-K70), измерение плотности мощности (R&S PWC-K80).

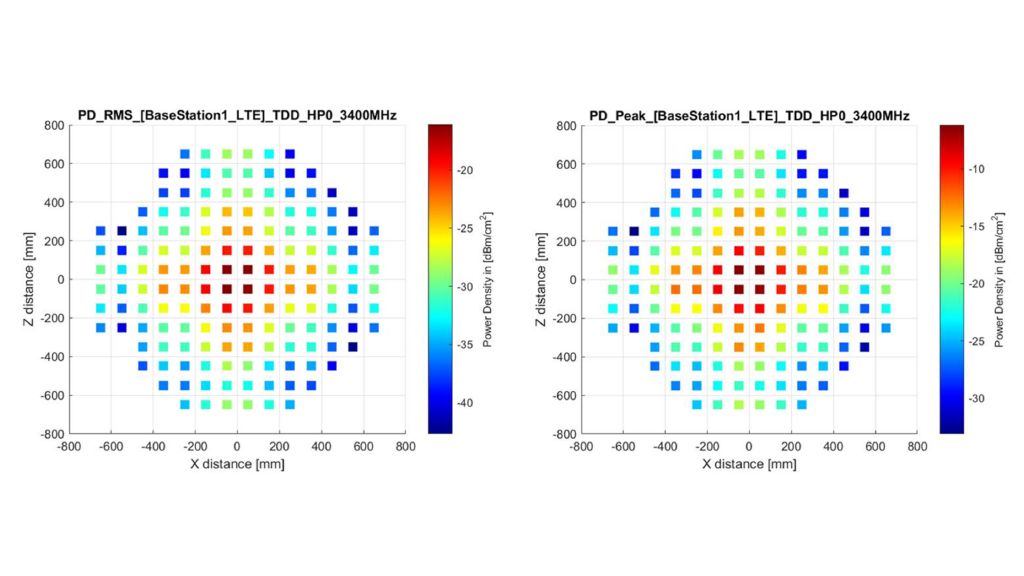

- Автоматизация и управление. Встроенная система самодиагностики позволяет быстро проверять оборудование, не перемещая его компоненты. Благодаря функции электронного сканирования система автоматически измеряет плотность мощности и выполняет калибровку коэффициента мощности в реальном времени.
- ПО и обработка данных. Управление комплексом может осуществляться через программное обеспечение R&S AMS32 или специализированное ПО для работы в эфире. Пользовательский интерфейс интуитивно понятен, а все результаты измерений экспортируются в универсальный формат CSV для последующего анализа и обработки.
