R&S ESMD - широкополосный мониторинговый приемник с цветным дисплеем для профессионального радиоконтроля. Диапазон частот 8 кГц - 26,5 ГГц, скорость сканирования в базовой конфигурации до 42 ГГц/с. Полный функционал для полевого радиомониторинга и технической разведки.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

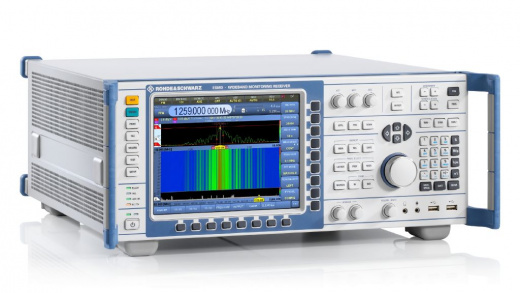

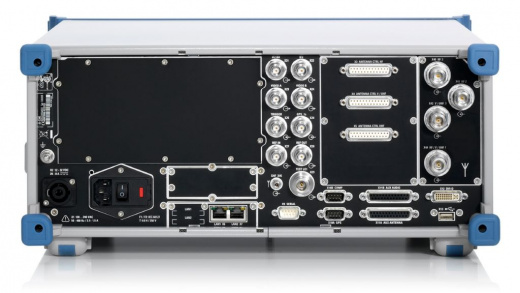

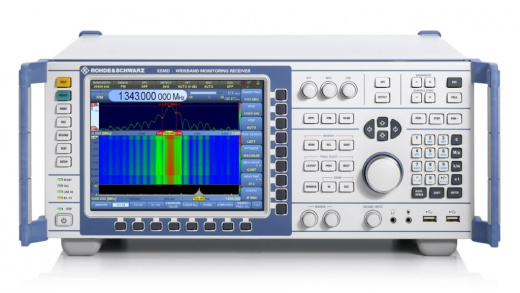

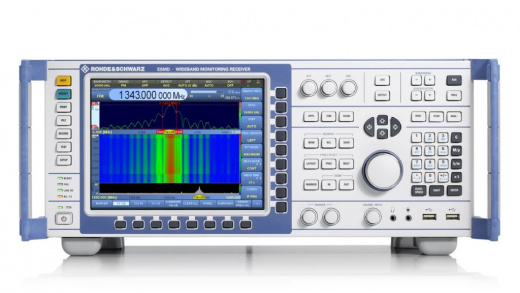

R&S ESMD Широкополосный мониторинговый приемник с цветным дисплеем
R&S ESMD — профессиональный широкополосный приёмник для радиочастотного мониторинга, разработанный компанией Rohde & Schwarz. Прибор предназначен для непрерывного контроля радиоэфира в широком диапазоне частот, обеспечивая высокоточное обнаружение, идентификацию и анализ сигналов. Устройство сочетает в себе высокую чувствительность, широкую полосу пропускания и развитый функционал обработки сигналов, что делает его оптимальным решением для задач радиоконтроля и обеспечения информационной безопасности.
Приёмник работает по принципу супергетеродинного преобразования: входной сигнал смешивается с сигналом гетеродина, после чего фильтруется и усиливается на промежуточной частоте. Встроенная цифровая обработка сигналов (DSP) позволяет выполнять спектральный анализ, демодуляцию, измерение параметров и классификацию сигналов в реальном времени. Интуитивно понятный дисплей и эргономичное меню обеспечивают удобное управление и визуализацию данных.
Технические характеристики R&S ESMD
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 8 кГц до 26,5 ГГц |
| Полоса анализа | 20 МГц (опция до 80 МГц) |
| Скорость сканирования | до 42 ГГц/с |
| Сканирование по памяти | до 1200 каналов/с |
| Поддерживаемые виды модуляции | AM, FM, PM, SSB, CW, IQ |
| Интерфейсы подключения | LAN, USB |
| Питание | 100-240 В |
Области применения R&S ESMD
- Радиоконтроль и надзор: мониторинг эфира для выявления несанкционированных передач и нарушений частотного распределения.
- Обеспечение информационной безопасности: обнаружение и локализация источников помех и потенциальных угроз.
- Телекоммуникации: анализ качества сигнала, диагностика сетей мобильной и фиксированной связи.
- Оборонная сфера: радиоразведка, контроль радиоэлектронной обстановки.
- Научно‑исследовательская деятельность: изучение радиочастотного спектра, эксперименты в области радиотехники.
- Промышленность: диагностика оборудования, выявление источников индустриальных помех.
Ключевые особенности и преимущества R&S ESMD
- Широкий частотный диапазон: перекрытие критически важных участков спектра для всестороннего мониторинга.
- Встроенные алгоритмы демодуляции: распознавание аналоговых и цифровых видов модуляции.
- Спектральный анализ в реальном времени: построение водопада, спектрограмм, измерение ширины полосы.
- Автоматическое обнаружение сигналов: выявление новых и аномальных передач по заданным критериям.
- Запись и буферизация данных: сохранение сырых I/Q‑отсчётов и метаинформации для последующего анализа.
- Возможности приёма и анализа сигналов: панорамное сканирование со скоростью до 400 ГГц/с. Два независимых тракта обработки сигналов: один для демодуляции/измерений, второй — для обзора радиочастот. Широкополосная демодуляция для одновременного контроля широкополосных сигналов.
- Дистанционное управление через сетевой интерфейс: доступ ко всем функциям приёмника и выводу результатов измерений (данные спектра и I/Q, цифровые видео‑ и аудиоданные, значения уровня сигнала, коэффициента модуляции и др.).
- Пеленгация и радиолокация: опция пеленгации (с антенной R&S ADD075 и модулем R&S ESMD‑SHF) для высокоточного пеленгования в диапазоне до 6 ГГц (подходит для WLAN, WiMAX, сетей передачи данных).
Дополнительные опции R&S ESMD
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®ESMD-HF Номер заказа 4066.4100.02 |
Расширение ВЧ-диапазона Расширение диапазона частот до 8 кГц для мониторинга и до 300 кГц для пеленгации |
|
R&S®ESMD-ADC2 Номер заказа 4079.7925.02 |
Многофункциональная плата Дополнительная встроенная плата АЦП для широкополосной и многофункциональной обработки |
|
R&S®ESMD-SP Номер заказа 4066.4268.02 |
Плата обработки сигналов Встроенная плата обработки сигналов для параллельного многоканального обнаружения и анализа сигналов |
|
R&S®ESMD-DIQ Номер заказа 4079.8109.02 |
Цифровой I/Q-интерфейс Интерфейс для широкополосной потоковой передачи I/Q-данных |
|
R&S®RX-10G Номер заказа 4074.7604.04 |
10-гигабитный интерфейс Ethernet Интерфейс широкополосной потоковой передачи I/Q-данных |
|
R&S®ESMD-DF Номер заказа 4066.4300.02 |
Модернизация пеленгации Пеленгация для всех сигналов в полосе пропускания в реальном масштабе времени |
|
R&S®ESMD-IGT2 Номер заказа 4079.8209.02 |
Внутренний модуль ГНСС Встроенный модуль ГНСС, поддерживающий GPS, ГЛОНАСС, BeiDou для позиционирования и для точных меток времени, например для TDOA |
|
R&S®ESMD-SSD Номер заказа 4079.7048.02 |
Внутренний твердотельный диск (SSD) Внутренний твердотельный диск (SSD) для увеличения объема памяти |
|
R&S®ESMD-DC Номер заказа 4066.4000.12 |
Источник питания постоянного тока Дополнительный встроенный источник питания постоянного тока для установки на автомобиле |
| Программные опции | |
|
R&S®ESMD-PS Номер заказа 4066.4500.02 |
Панорамное сканирование Быстрое сканирование спектра / сканирование при мониторинге во всем диапазоне частот |
|
R&S®ESMD-MAP Номер заказа 4079.7977.02 |
Отображение карт Отображение результатов измерений на карте для R&S®ESMD с управлением с передней панели |
|
R&S®ESMD-IM Номер заказа 4066.4400.02 |
Измерения в соответствии с рекомендациями МСЭ Измерения сигналов в соответствии с рекомендациями МСЭ |
|
R&S®ESMD-ZS Номер заказа 4079.7983.02 |
Анализ во временной области Одновременный анализ в частотной и временной областях |
|
R&S®ESMD-SL Номер заказа 4066.4600.02 |
Селективный анализ сигналов Декодирование/демодуляция различных способов обработки селективных вызовов и устройств страничной передачи информации |
|
R&S®ESMD-WB Номер заказа 4066.4645.02 |
Полоса пропускания панорамы ПЧ шириной 80 МГц Увеличенная полоса пропускания в реальном масштабе времени до 80 МГц для мониторинга |
|
R&S®ESMD-DDCE Номер заказа 4079.7760.02 |
Извлечение сигналов DDC Параллельный многоканальный вывод DDC максимум 128 каналов |
|
R&S®ESMD-HRP Номер заказа 4079.7902.02 |
Спектр панорамы высокого разрешения Расчет спектра с высоким разрешением для обнаружения сигналов с фиксированной частотой |
|
R&S®ESMD-ST Номер заказа 4079.7883.02 |
Обнаружение кратковременных сигналов Автоматическое обнаружение кратковременных сигналов в полосе пропускания в масштабе реального времени на основе выбранных критериев |
|
R&S®ESMD-COR Номер заказа 4066.4745.02 |
Устранение ошибок пеленгации Поддержка устранения ошибок пеленгации из справочной таблицы; услуга калибровки не включена |
|
R&S®ESMD-IR Номер заказа 4079.7960.02 |
Внутренняя запись Запись и воспроизведение спектра, результатов измерений и аудиоданных во внутренней памяти |
|
R&S®ESMD-DDC Номер заказа 4066.4545.02 |
Цифровой понижающий преобразователь Четыре дополнительных цифровых понижающих преобразователя в полосе пропускания в реальном масштабе времени |
|
R&S®ESMD-RR Номер заказа 4079.7954.02 |
Запись и воспроизведение Внутренняя широкополосная запись и воспроизведение I/Q-данных с запуском по частотной маске |
