R&S EPL1007 — приёмник для измерений ЭМП (5 кГц – 7,125 ГГц). Соответствует CISPR 16‑1‑1, DO‑160, MIL‑STD‑461. Имеет функции TDS, спектрограммы, анализа IF, 4‑канального анализа щелчков. Работает от батареи, поддерживает апгрейд опций.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

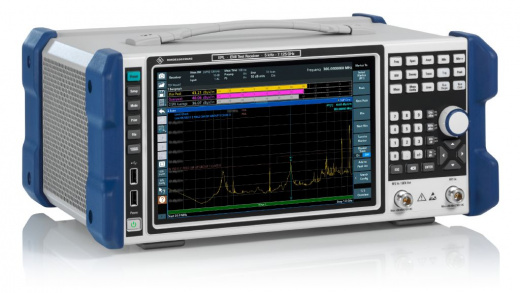

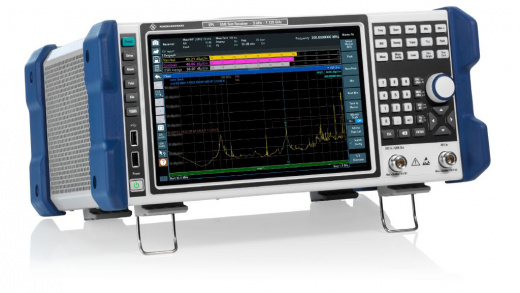

R&S EPL1007 Приемник для тестирования ЭМП
Приемник R&S EPL1007 — это флагманское решение в линейке EPL, предлагающее экстремально широкий частотный охват до 7,125 ГГц. Данная модель создана для самых сложных задач, связанных с измерениями электромагнитной совместимости в системах высшего класса, включая радиолокационные станции, спутниковую связь и оборудование миллиметрового диапазона волн. Это инструмент для инженеров и исследователей, для которых критически важны максимальная точность и широта охватываемых частот.
В основе прибора лежит инновационная гибридная архитектура, сочетающая преимущества супергетеродинной схемы и прямого преобразования, что обеспечивает непревзойденную точность и стабильность характеристик во всем рабочем диапазоне. Специализированные алгоритмы цифровой обработки сигналов компенсируют нелинейности и позволяют выделять полезный сигнал даже в условиях сильных помех.
Технические характеристики R&S EPL1007
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 5 кГц – 7,125 ГГц |
| Измерительный детектор | Пиковый, квазипиковый (CISPR), средний, RMS |
| Максимальная полоса пропускания | До 10 МГц |
| Средний уровень шума (типичное значение, 1 МГц < f ≤ 1 ГГц) | -156 дБм (до 30 МГц) |
| Диапазон установки аттенюатора | 0 дБ до 55 дБ (шаг 1 дБ) |

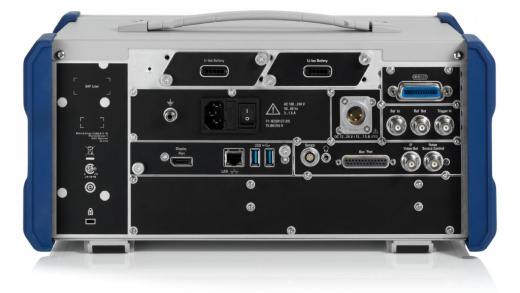

| Интерфейсы | LAN, USB, GPIB |

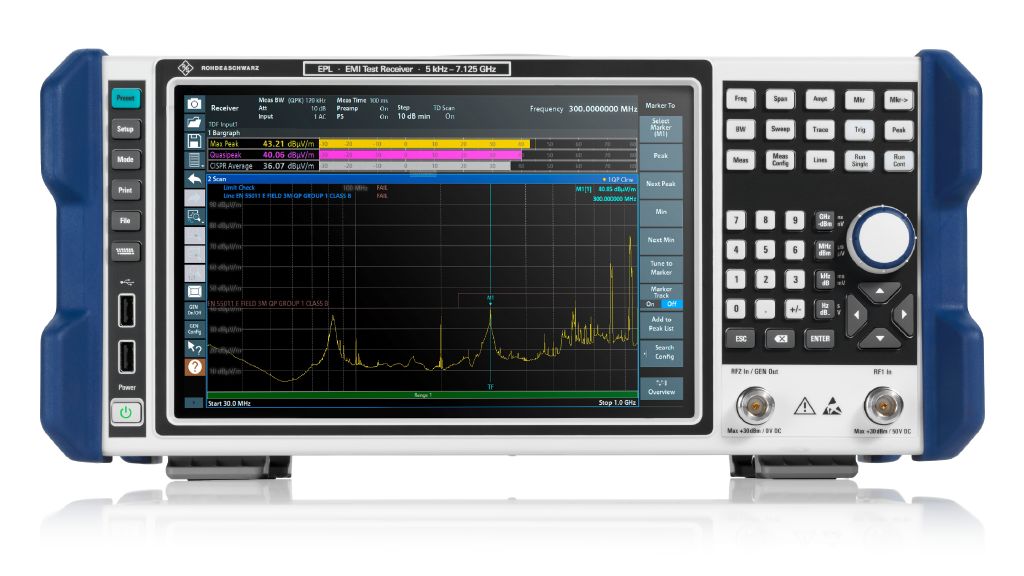

| Дисплей | 10,1" цветной дисплей LC TFT (1280х800 пикселей) |
| Вес | 6,9 кг |
Области применения R&S EPL1007
- Аэрокосмическая и оборонная промышленность: Измерения ЭМП для систем, работающих в Ku-, K- и Ka-диапазонах.
- Спутниковая связь и радионавигация: Точный анализ помехоустойчивости критически важного оборудования.
- Передовые научные исследования: Проведение фундаментальных и прикладных исследований в области электромагнетизма.
Ключевые особенности и возможности R&S EPL1007
- Соответствие стандартам. Устройство поддерживает ключевые нормативные требования, включая CISPR 16‑1‑1, DO‑160 и MIL‑STD‑461. При установке опции EPL1‑B1611 приёмник полностью соответствует CISPR 16‑1‑1, что позволяет использовать его для сертификационных испытаний.
- Гибкость конфигурации. Пользователь может начать с базовой версии, отвечающей текущим задачам и бюджету, а затем поэтапно расширять функционал за счёт опциональных модулей.
- Работа в полевых условиях. Прибор поддерживает питание от батареи и от источника постоянного тока, что обеспечивает мобильность и возможность проведения измерений вне лаборатории.
- Многофункциональность. Помимо измерений ЭМП, устройство включает встроенный анализатор спектра и опциональный генератор сигналов с функцией трекинг‑генератора, снижая потребность в дополнительном оборудовании.
- Функция Time Domain Scan (TDS). Позволяет за одно измерение охватить полные диапазоны CISPR A или B, используя шаги по 20 МГц и соответствующие полосы разрешения.
- Спектрограмма, нулевой размах, гистограмма. Эти режимы предоставляют углублённый анализ сигналов: спектрограмма визуализирует изменения во времени, нулевой размах фокусируется на конкретной частоте, а гистограмма даёт наглядное представление уровней сигналов.

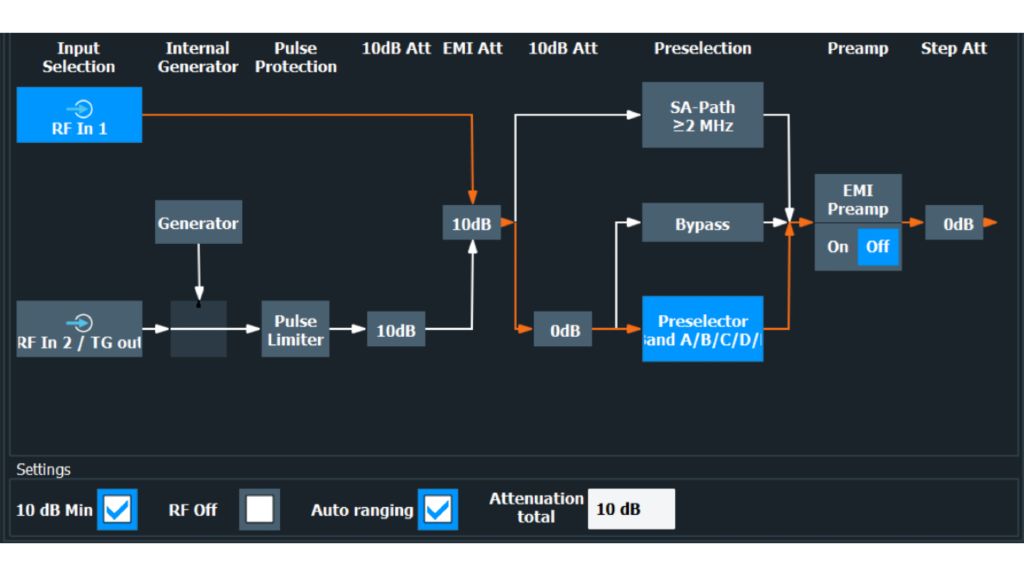

- Опциональный предварительный селектор. Улучшает измерение коротких импульсов и широкополосных сигналов. В комплекте с предусилителем позволяет работать с маломощными сигналами.
- Защита RF‑входа. Встроенная защита предохраняет прибор от повреждений при подключении к источникам с высокими уровнями сигналами.
- Анализ в реальном времени. Опциональная функция real‑time spectrogram обеспечивает мониторинг сигналов с высокой детализацией во временной области.
- 4‑канальный анализ частоты щелчков. Позволяет оценивать импульсные помехи по четырём каналам одновременно, что полезно при диагностике сложных источников ЭМП.
- Анализ промежуточной частоты. Даёт дополнительную информацию о сигнале в промежуточной полосе, расширяя возможности диагностики.
Дополнительные опции R&S EPL1007
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
| R&S®EPL1-B2 (1350.4015.02) | Преселектор с предусилителем |
| R&S®FPL1-B4 (1323.1902.02) | Точный термостатированный опорный кварцевый генератор. Прецизионный источник опорной частоты |
| R&S®FPL1-B10 (1323.1890.02) | Интерфейс GPIB. Дополнительный интерфейс для дистанционного управления по GPIB, съемный блок |
| R&S®FPL1-B30 (1323.1877.02) | Источник питания постоянного тока для подачи напряжения 12/24 В |
| R&S®FPL1-B31 (1323.1725.02) | Литий-ионный аккумулятор |
| R&S®EPL1-B91 (1350.4073.02) | Внутренний генератор от 5 кГц до 30 МГц |
| Программные опции | |
| R&S®EPL1-B9 (1350.4467.02) | Внутренний генератор от 5 кГц до 1 ГГц |
| R&S®EPL1-B9 (1350.4044.02) | Внутренний генератор от 5 кГц до 7,125 ГГц |
| R&S®EPL1-B22 (1350.4480.02) | Малошумящий предусилитель от 2 МГц до 1 ГГц или 7,125 ГГц |
| R&S®EPL1-B1611 (1350.4515.02) | Соответствие CISPR 16-1-1 |
| R&S®EPL1-K53 (1350.4050.02) | Сканирование во временной области |
| R&S®EPL1-K55E (1350.4473.02) | Спектрограмма реального времени |
| R&S®EPL1-K56 (1350.4067.02) | Анализ ПЧ |
| R&S®EPL1-K59 (1350.4509.02) | 4-канальный анализатор частоты следования кратковременных щелчков. CISPR 14-1 вып. 6 и вып. 7: соответствующее спецификации программное обеспечение для непрерывного измерения до 4 каналов в течение периода до 4 часов. |
| R&S®FPL1-K7 (1323.1731.02) | Анализ аналоговой модуляции АМ/ЧМ/ФМ. Анализ сигналов с аналоговой модуляцией (АМ/ЧМ/ФМ) (для R&S®ZNL требуется опция R&S®ZNLx-B1) |
