Приемник R&S EPL1001 для тестирования ЭМП в диапазоне 5 кГц – 1 ГГц с возможностью расширения до 7,125 ГГц. Модель оснащена дисплеем 10,1" и улучшенной линейностью, идеальна для разработки устройств и для автоматизированных измерительных комплексов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

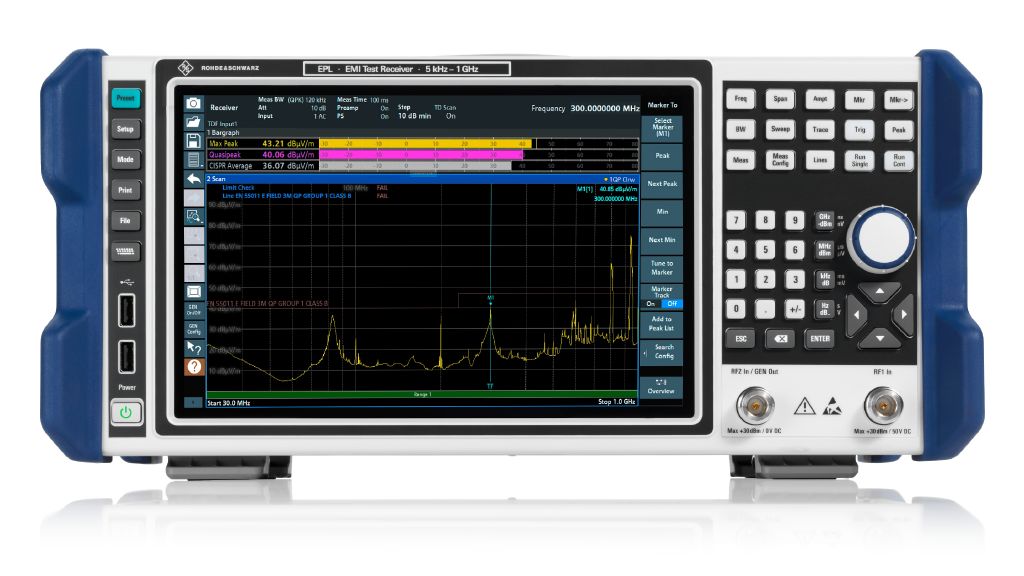

R&S EPL1001 Приемник для тестирования ЭМП
Приёмник R&S EPL1001 — это компактное и экономичное решение для измерений электромагнитных помех (ЭМП), соответствующее стандарту CISPR 16‑1‑1. Прибор охватывает частотный диапазон от 5 кГц до 1 ГГц (с возможностью расширения до 7,125 ГГц), что делает его универсальным инструментом для задач разработки, сертификации и финального тестирования продукции. Устройство сочетает в себе высокую производительность и надежность, характерные для бренда Rohde & Schwarz, обеспечивая полное соответствие актуальным нормам ЭМС.
Принцип действия приемника основан на передовой архитектуре с прямым оцифровыванием сигнала, что минимизирует фазовые ошибки и повышает точность измерений. Встроенное программное обеспечение автоматически настраивает параметры сканирования в зависимости от выбранного стандарта, сводя к минимуму влияние человеческого фактора и гарантируя воспроизводимость результатов.
Технические характеристики R&S EPL1001
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 5 кГц – 1 ГГц |
| Измерительный детектор | Пиковый, квазипиковый (CISPR), средний, RMS |
| Максимальная полоса пропускания | До 10 МГц |
| Средний уровень шума (типичное значение, 1 МГц < f ≤ 1 ГГц) | -156 дБм (до 30 МГц) |
| Диапазон установки аттенюатора | 0 дБ до 55 дБ (шаг 1 дБ) |
| Интерфейсы | LAN, USB, GPIB |
| Дисплей | 10,1" цветной дисплей LC TFT (1280х800 пикселей) |
| Вес | 6,9 кг |
Области применения R&S EPL1001
- Разработка устройств: Точные измерения ЭМП в широком диапазоне частот, включая новые частотные band.
- Испытания военной и аэрокосмической техники: Соответствие жестким стандартам ЭМС для критически важных применений.
- Автоматизированные измерительные стенды: Интеграция в сложные системы для непрерывного контроля параметров.
Ключевые особенности и возможности R&S EPL1001
- Ключевая отличительная черта — функция сканирования во временной области (TDS). Она позволяет за один проход захватить весь диапазон CISPR A или B, существенно сокращая время измерений. Прибор демонстрирует высокую скорость обработки данных, что критично при массовых испытаниях и длительных мониторинговых сессиях.
- Основные возможности. Приемник поддерживает полный цикл работ с ЭМП: измерение кондуктивных помех и излучаемых полей; предварительную сертификацию и финальные сертификационные испытания; контроль соответствия стандартам CISPR, EN, ISO, FCC; мониторинг на этапах разработки и постпродажного надзора.
- Встроенные функции. Анализ спектрограммы, режим нулевого размаха (Zero Span), гистограммный дисплей, предварительная селекция, автодиапазон, генератор непрерывного сигнала со функцией следящего генератора, встроенный генератор отчётов, многоканальный анализ кликов.
- Гибкость питания. Работает от сети 100–240 В, а также от источников 12/24 В постоянного тока или батареи, что обеспечивает мобильность.
- Интуитивный интерфейс. Цветной дисплей с разрешением 1280 × 800 пикселей и эргономичное меню упрощают настройку и анализ.
- Интерфейсы подключения. Ethernet/LAN, USB и GPIB для интеграции в автоматизированные тестовые системы.
Дополнительные опции R&S EPL1001
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
| R&S®EPL1-B2 (1350.4015.02) | Преселектор с предусилителем |
| R&S®FPL1-B4 (1323.1902.02) | Точный термостатированный опорный кварцевый генератор. Прецизионный источник опорной частоты |
| R&S®FPL1-B10 (1323.1890.02) | Интерфейс GPIB. Дополнительный интерфейс для дистанционного управления по GPIB, съемный блок |
| R&S®FPL1-B30 (1323.1877.02) | Источник питания постоянного тока для подачи напряжения 12/24 В |
| R&S®FPL1-B31 (1323.1725.02) | Литий-ионный аккумулятор |
| R&S®EPL1-B91 (1350.4073.02) | Внутренний генератор от 5 кГц до 30 МГц |
| Программные опции | |
| R&S®EPL1-B9 (1350.4467.02) | Внутренний генератор от 5 кГц до 1 ГГц |
| R&S®EPL1-B9 (1350.4044.02) | Внутренний генератор от 5 кГц до 7,125 ГГц |
| R&S®EPL1-B22 (1350.4480.02) | Малошумящий предусилитель от 2 МГц до 1 ГГц или 7,125 ГГц |
| R&S®EPL1-B1611 (1350.4515.02) | Соответствие CISPR 16-1-1 |
| R&S®EPL1-K53 (1350.4050.02) | Сканирование во временной области |
| R&S®EPL1-K55E (1350.4473.02) | Спектрограмма реального времени |
| R&S®EPL1-K56 (1350.4067.02) | Анализ ПЧ |
| R&S®EPL1-K59 (1350.4509.02) | 4-канальный анализатор частоты следования кратковременных щелчков. CISPR 14-1 вып. 6 и вып. 7: соответствующее спецификации программное обеспечение для непрерывного измерения до 4 каналов в течение периода до 4 часов. |
| R&S®FPL1-K7 (1323.1731.02) | Анализ аналоговой модуляции АМ/ЧМ/ФМ. Анализ сигналов с аналоговой модуляцией (АМ/ЧМ/ФМ) (для R&S®ZNL требуется опция R&S®ZNLx-B1) |
| R&S®EPL1-B7125 (1350.4021.02) | Повышение частоты 1 ГГц to 7,125 ГГц, только для R&S®EPL1001 |
